带粉碎功能的纸板压实处理设备结构

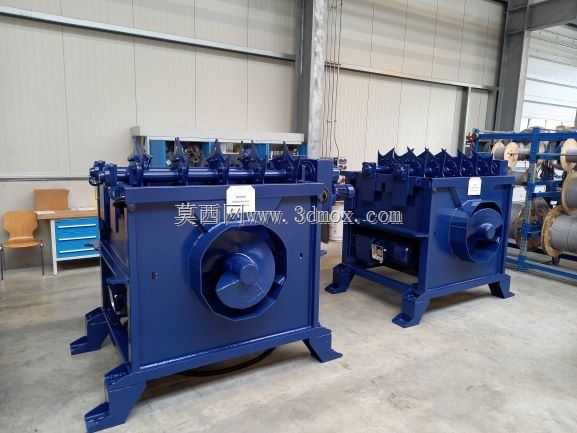

　　在中小型固废回收站点、包装印刷车间边角料处理工位、商超包装废弃物暂存区，这类集成粉碎功能的纸板压实设备是缩减废纸板存储空间、提升转运效率的核心处理单元，区别于单一功能的压实机或粉碎机，该设备将两道工序整合在同一机架内，省去了工序间物料转运的人工或输送机构投入，适配日处理量0.5-2吨的中小型废弃物处理场景。设备上部的多组带尖刺的辊轴结构是粉碎执行单元，辊轴表面的异形刀齿按照交错排布方式设计，投入的废纸板进入辊组间隙后，会被相向转动的刀齿撕扯、剪切为尺寸均匀的碎块，避免整张纸板直接压实过程中出现的回弹、填充空隙大的问题，刀齿的排布角度经过反复校核，既能保证对不同厚度瓦楞纸板、硬卡纸的撕扯效果，又能减少卡料概率，

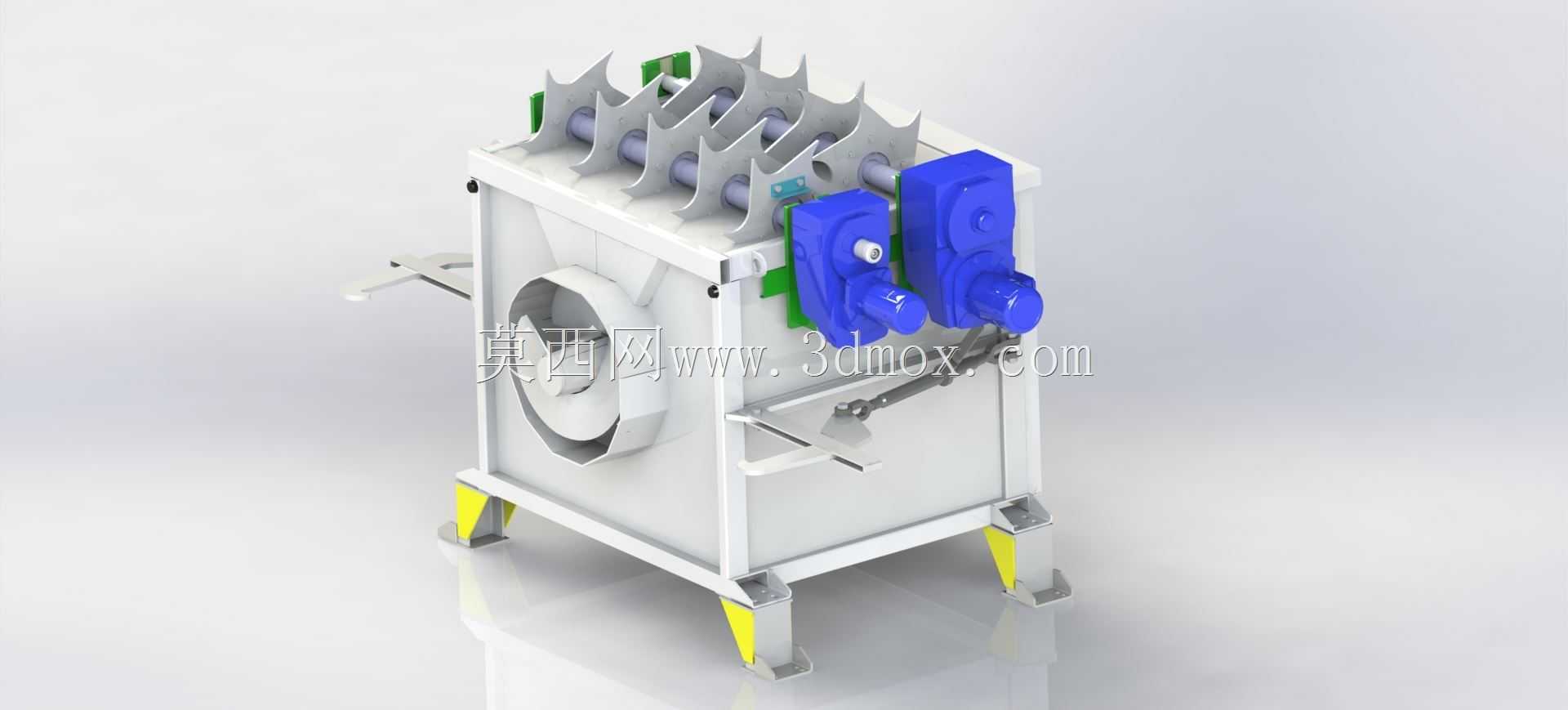

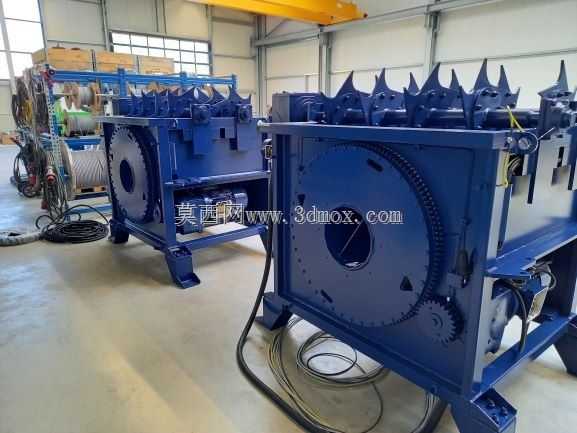

　　降低辊轴驱动端的负载冲击。设备侧部安装的两组蓝色驱动单元为粉碎辊提供动力输出，动力传递路径经过紧凑规划，没有多余的传动冗余结构，驱动单元的安装座与机架采用螺栓刚性连接，同时预留了检修拆卸的操作空间，日常维护时无需拆解上部辊组即可完成驱动部件的更换。下部的压实腔体采用箱式焊接结构，腔体侧壁做了加厚处理，承受压实过程中的侧向挤压力时不会出现形变，腔体前部设置的可开合挡料结构，在压实作业时处于锁止状态，防止碎料飞溅，压实完成后可快速开启，将成型的纸块推出。设备底部的四个可调支撑脚带黄色防滑减震垫，既可以根据安装地面的平整度调整设备水平度，减少作业过程中的震动传导，也划定了设备的安装边界，整机占地面积控制在1.2平方米以内，

　　不需要额外做混凝土基础固定，放置在平整的硬化地面即可投入使用。设备侧面设置的操作手柄联动压实机构的锁止与推出结构，采用纯机械联动设计，不需要额外的气动或液压辅助元件，降低了设备的故障点，操作工人经过简单培训即可掌握作业流程。从结构设计逻辑来看，该设备没有追求过高的处理效率，而是聚焦于中小型场景的实用性，所有易损部件都采用快拆结构设计，刀齿磨损后可以单独更换，不需要整根辊轴报废，腔体内部的衬板采用耐磨钢板制作，长期受碎料摩擦也不会出现过度磨损，设备的进料口高度设置在1.1米左右，适配人工站立投料的操作高度，不需要额外搭建投料平台，整体结构的重心偏下，作业过程中稳定性更好，不会因为上部辊组转动出现整机晃动的问题。
