摆锤式压实设备结构设计方案

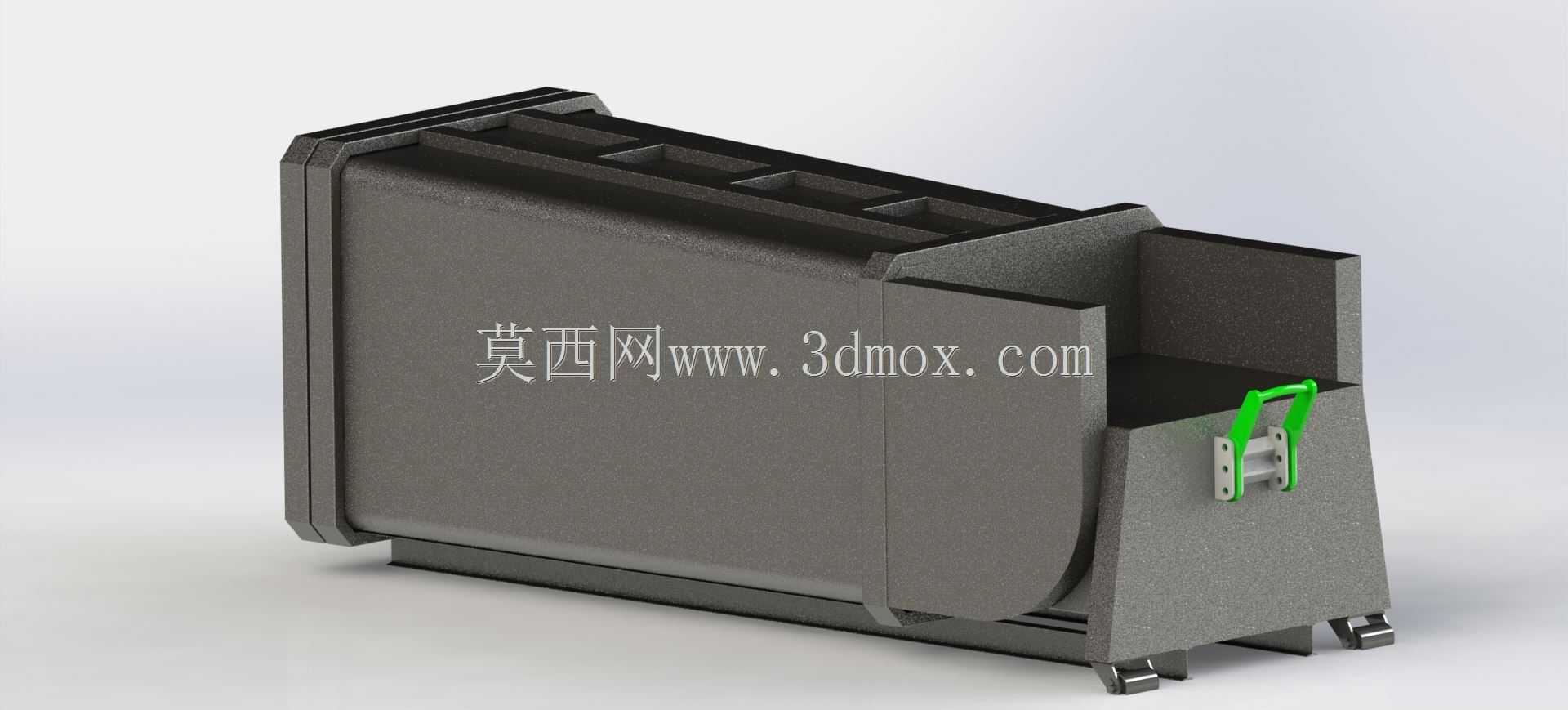

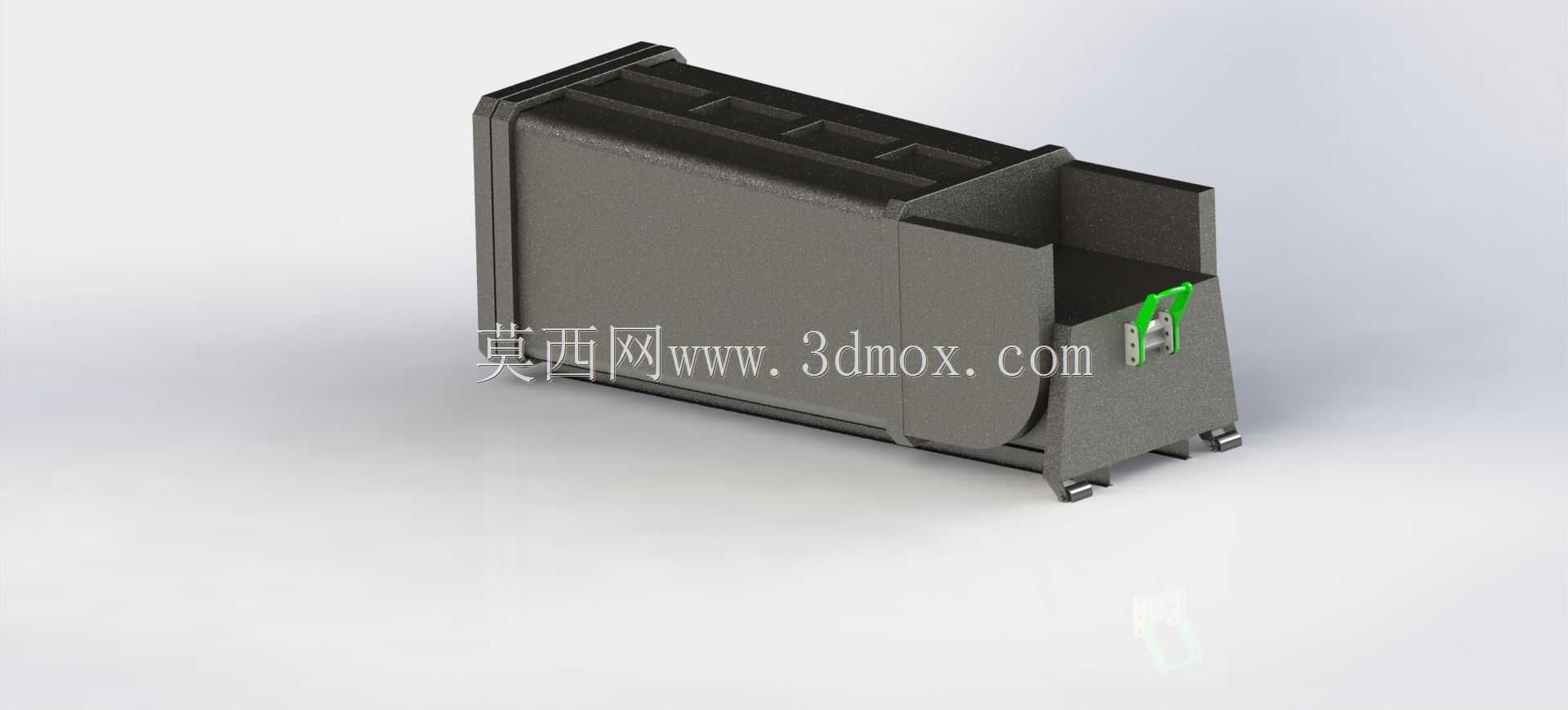

　　这款摆锤式压实设备主要面向中小型垃圾中转站点、商用楼宇垃圾收集区、小型餐厨垃圾预处理工位的物料减容需求，核心作用是通过摆锤往复施压将松散的待处理物料压实在箱体内，大幅降低物料堆积体积，提升单次转运的装载效率，减少清运频次。从结构设计逻辑来看，整体采用一体化焊接箱体作为承载主体，箱体侧壁做了加厚筋条布局，能够承受摆锤施压过程中传递的侧向冲击力，避免长期负载下出现箱体变形开裂的问题；前端设置的带绿色把手的锁止机构，是为了在压实作业完成后快速解锁卸料，把手做了防滑弯折处理，操作人员佩戴劳保手套也能顺利操作，锁扣位置加装了耐磨衬板，抵消频繁开合带来的磨损。设备底部设置的支撑脚带有定位卡槽，既可以直接放置在平整硬化地面使用，

　　也能通过卡槽与转运车架快速对接固定，适配不同场景的安装需求，整体安装边界不需要额外预留过大的操作空间，侧面仅需留出单人操作锁扣的600mm通行距离即可，后方可直接靠墙布置，适合空间局促的地下垃圾房、商圈后勤通道等场景。摆锤的施压行程做了限位设计，避免摆锤超程撞击箱体端部，施压面做了微弧处理，能够让物料在压实过程中向箱体中部聚拢，不会出现边角位置物料压实度不足的问题；箱体上部的开槽结构是为了方便日常清理残留物料，也能在压实过程中排出物料夹带的空气，提升压实密度。不同于大型立式压实设备的高占地、高功耗特点，这款设备的结构设计更偏向轻量化、易部署的应用方向，不需要做专门的设备基础，接通动力即可投入使用，

　　日常维护仅需要定期给摆锤铰接位置加注润滑脂、检查锁扣磨损情况即可，运维门槛较低。在三维建模过程中，所有焊接位置都预留了合理的焊接收缩余量，钣金折弯处的圆角参数匹配常规钣金加工的工艺要求，不需要定制特殊刀具就能完成加工，装配环节的公差配合按照通用机械装配标准设定，互换性较强，易损件都采用标准件设计，后期更换不需要单独定制配件。
