方形带支脚传感检测承载平台结构

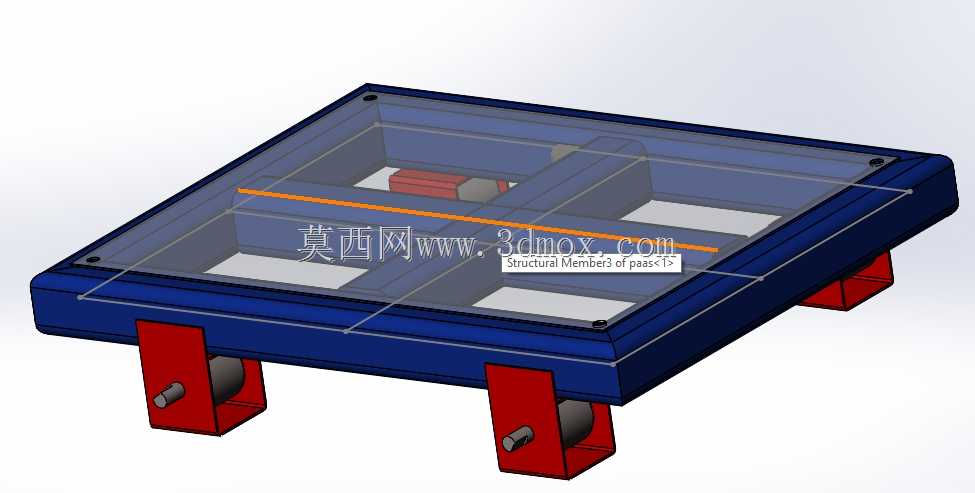

　　这款承载式传感安装基座，主要面向工业产线在线检测、工位物料位置校验、小型装配工位的传感集成场景设计，区别于常规外露式传感安装支架，它采用封闭框架式结构，将传感检测元件内置在台体内部，既可以避免车间扬尘、切削液飞溅对传感元件的直接侵蚀，也能防止工位操作过程中工装、工件的意外磕碰损伤传感探头。从结构设计逻辑来看，整体采用方形对称布局，台体主体框架为高强度型材拼接成型，上表面覆盖透明防护面板，既不遮挡内置传感元件的检测光路或信号传输路径，也能作为轻型承载面承托待检测工件，面板与框架之间采用沉头螺钉固定，四周预留均匀的安装孔位，保证面板拼接后无突出棱角，避免工件输送过程中出现卡滞。台体下方设置四个对称分布的L型支撑支脚，

　　支脚采用加厚板材折弯成型，每个支脚侧面预留销轴安装孔，既可以通过销轴将整个台体铰接在输送线侧边的固定架上，实现检测角度的微调，也可以搭配减震垫直接落地安装，适配不同高度的工位安装需求。设计过程中特意将内置的传感元件安装位设置在框架中部的横向加强筋上，加强筋一方面可以提升整个台体的抗扭刚度，避免长期承重后面板出现凹陷变形，另一方面可以为传感元件提供稳定的安装基准，减少台体振动带来的检测信号漂移。台体的外形尺寸控制在适配常规窄型输送线的安装边界内，整体宽度不超过输送线辊道的有效宽度，支脚的安装跨距预留了足够的调节余量，不需要对现有输送线架体进行大规模打孔改造，就可以完成安装固定。在实际应用中，这类基座常用来集成光电类、视觉类检测传感器，

　　台体内部预留的走线空间可以将传感线缆完全收纳在框架内部，避免线缆外露被工件勾扯，侧面预留的穿线孔可以方便线缆引出连接至设备控制系统，整体结构没有复杂的异形曲面，加工难度低，后期维护时只需要拆卸上面板就可以完成内部传感元件的校准与更换，不需要将整个台体从安装位拆除，能有效减少产线停机维护的时间。支撑支脚的高度经过匹配设计，安装后台面与输送线辊道上表面保持齐平，工件经过检测位时可以平稳滑过台面，不会出现颠簸移位，保证检测信号的稳定采集。
