杠杆式重锤自启压力安全阀结构

　　在承压管路与压力容器的配套安全防护体系中，这类杠杆重锤式安全阀是应用历史久、可靠性经过长期工业场景验证的超压泄放部件，常配套在蒸汽管路、低压储液罐、小型工业锅炉的出口端，当密闭系统内部压力超过设定阈值时自动开启泄放介质，待压力回落至安全区间后自动回座密封，避免容器或管路因超压出现破裂、泄漏等安全事故。

　　该结构的核心设计逻辑是利用杠杆力矩平衡原理，通过调整重锤在杠杆长臂上的固定位置，匹配阀瓣处的密封压紧力，无需额外弹簧或气动驱动元件，完全依靠重锤自重与杠杆力臂比实现开启压力的精准控制，相比弹簧式安全阀，不存在弹簧长期受压疲劳失效的问题，对温度波动不敏感，在高温蒸汽、常温常压流体管路中都能保持稳定的压力触发精度。

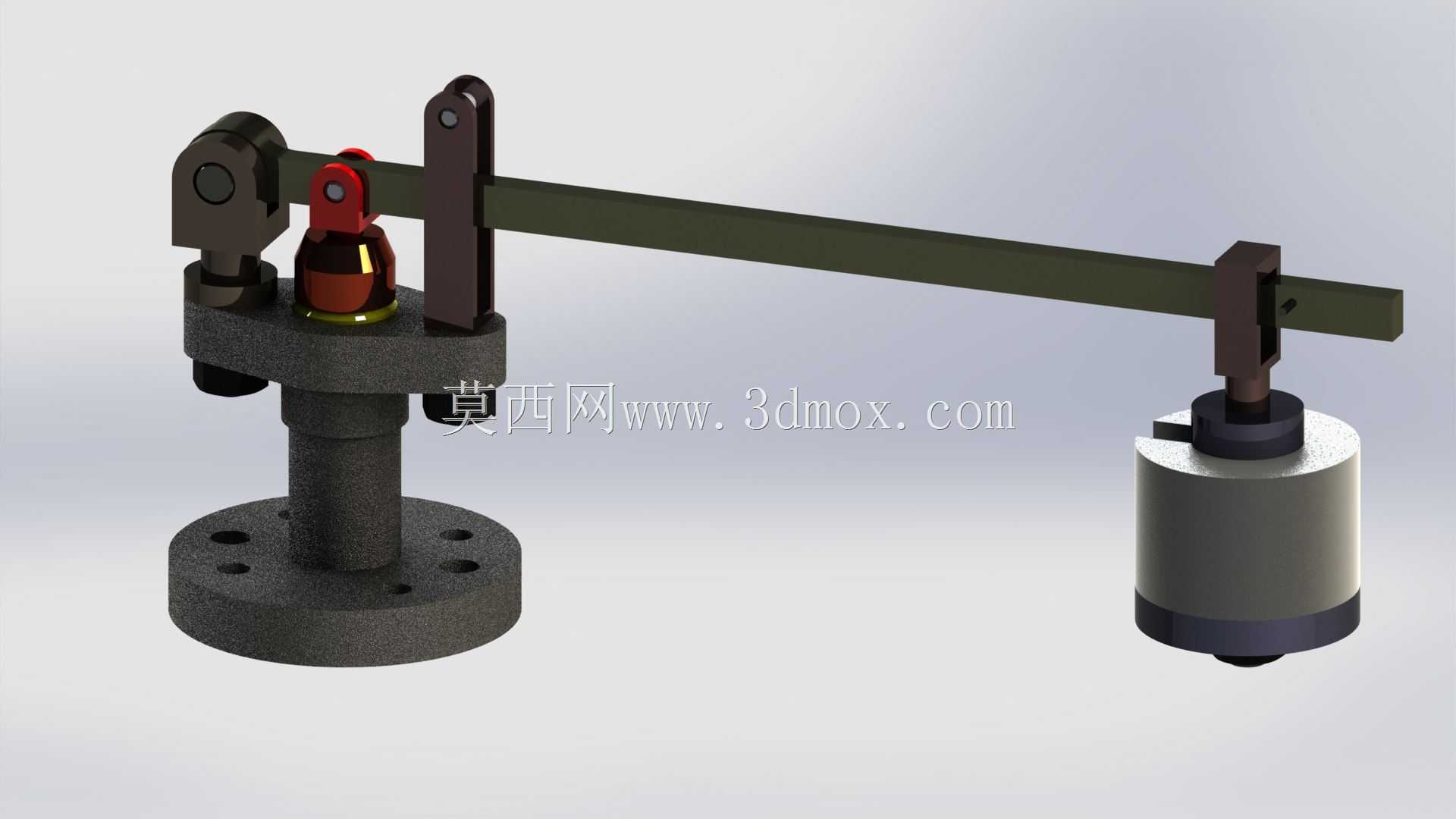

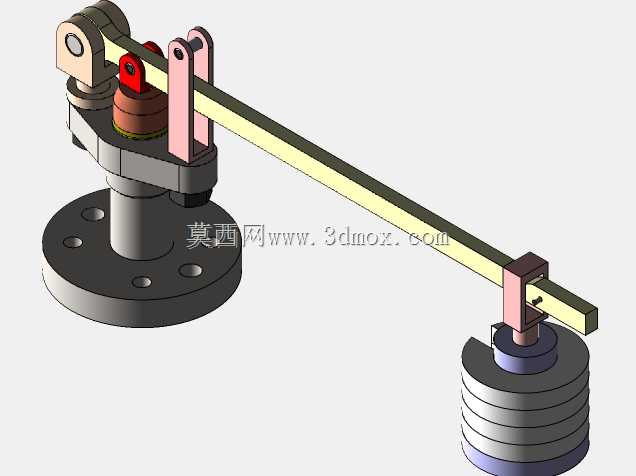

　　从结构布局来看，阀座底部采用带螺栓孔的圆形法兰作为安装接口，法兰端面预留均匀分布的通孔，可直接与管路端部的配对法兰通过螺栓紧固，安装时需保证阀杆垂直于法兰安装面，避免杠杆偏载导致密封面受力不均出现内漏。阀瓣与阀杆采用铰接连接，可在小角度范围内自适应调整贴合角度，补偿加工与安装带来的微小形位误差，保证密封面的贴合度。杠杆支点设置在阀座侧上方的支架上，短臂端通过铰接结构与阀杆顶端连接，长臂端悬挂圆柱型重锤，杠杆上预留多组定位孔位，可根据需要的开启压力调整重锤的固定位置，力臂越长对应的开启压力越低，调整完成后通过锁紧销固定重锤位置，避免设备运行过程中重锤滑移导致压力设定值偏移。

　　设计建模时需重点校核杠杆的抗弯强度，重锤悬挂位置处于杠杆最大力臂处时，杠杆支点与短臂连接位置的应力集中区域需做圆角过渡处理，避免长期交变载荷下出现结构断裂。阀瓣密封面堆焊硬质合金层，提升耐冲蚀与耐磨性能，适配带微小颗粒的流体介质工况。重锤采用实心铸铁结构，外圆柱面做防锈处理，重量经过精准配平，保证压力设定值的误差控制在工业标准允许范围内。整个结构无复杂的电控或液压辅助元件，日常维护仅需定期检查铰接位置的磨损情况、清理密封面附着的介质杂质即可，在无持续供电的野外小型承压站点、老式工业供汽管路中依然能稳定发挥超压保护作用，安装时需在杠杆周围预留足够的操作空间，方便后期调整重锤位置与检修作业，避免周边构件干涉杠杆的正常抬升动作。
