手动螺旋起重顶升工具结构设计

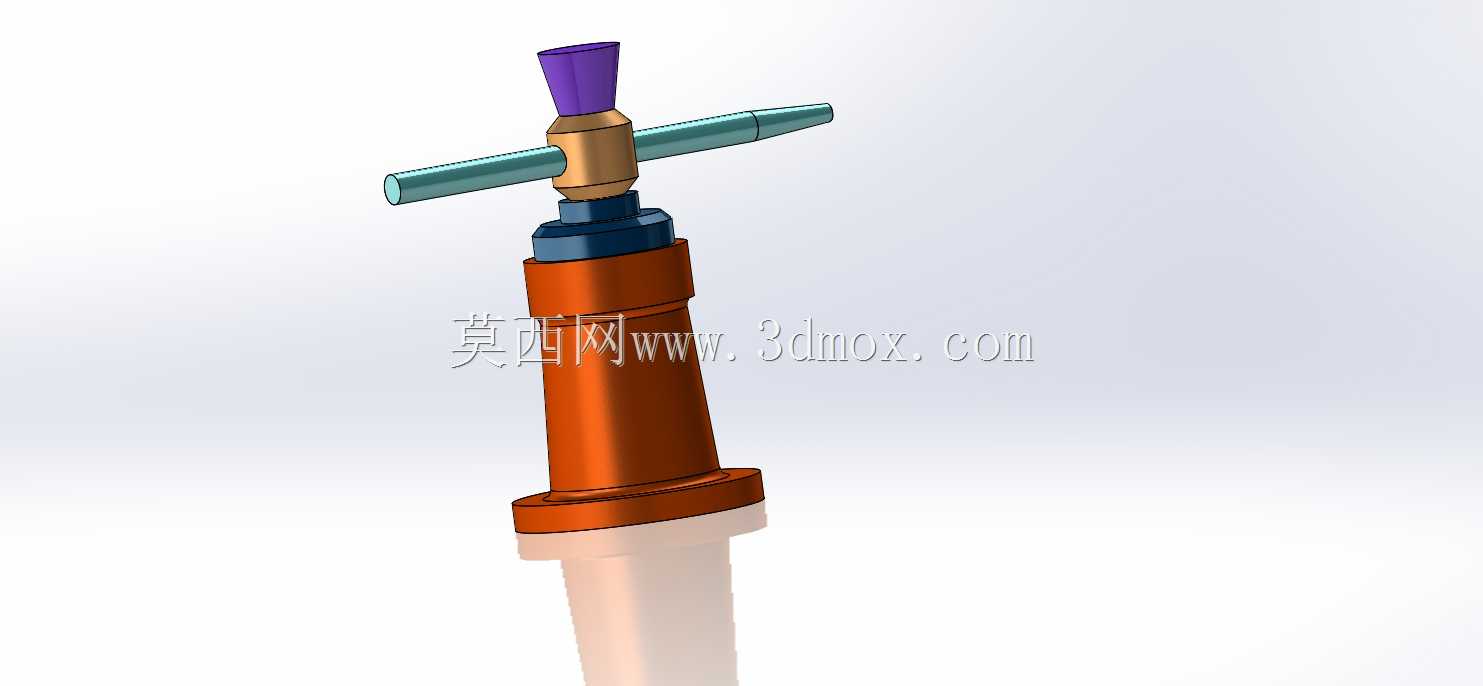

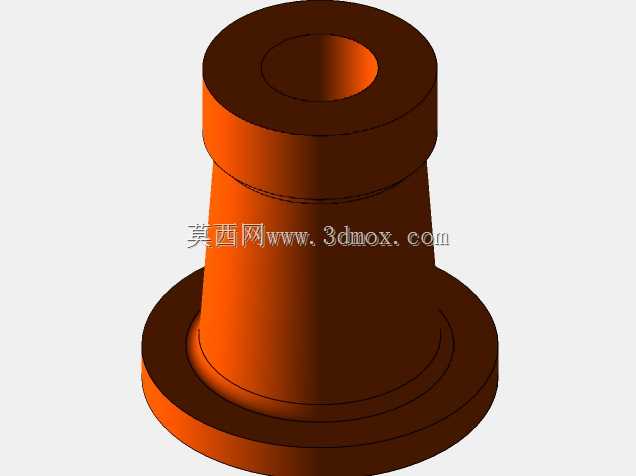

　　在设备检修、小型构件安装、车辆应急维保这类需要小行程重载顶升的作业场景里，手动螺旋顶升工具始终是一线作业人员手边的可靠装备，它不需要外接动力源，依靠螺纹副的机械自锁特性就能在顶升到位后长期保持支撑状态，不会像液压类顶升工具那样存在泄压回落的风险，尤其适合无供电、作业空间狭窄的野外或车间边角工位使用。这款螺旋顶升结构的设计核心围绕螺纹传动的力放大特性展开，整体采用同轴式布局，底部设置带法兰边的支撑底座，作业时底座与支撑面完全贴合，法兰边的径向尺寸经过匹配计算，能在额定顶升载荷下保证底座对支撑面的压强处于常规水泥地面、钢制工装平台的许用承压范围内，避免作业时出现底座下陷、侧倾的安全隐患。主体顶升筒体采用阶梯式圆柱结构，

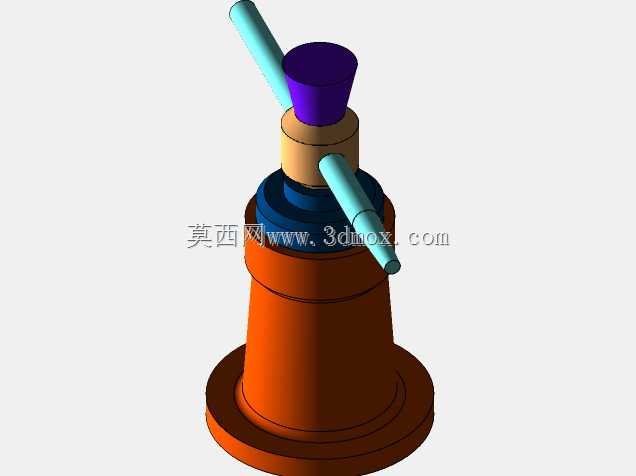

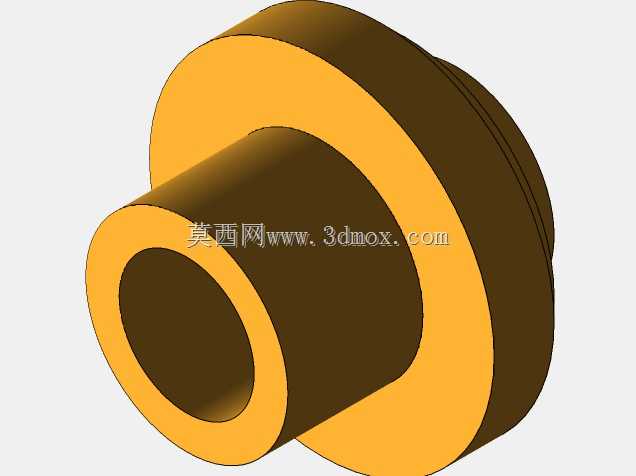

　　内部加工有与顶升螺杆配合的梯形内螺纹，梯形螺纹的牙型角选择兼顾了传动效率与自锁性能，既不会因为螺纹升角过大失去自锁能力，也不会因为升角过小导致操作时转动阻力过大，增加作业人员的劳动强度。顶部的操作组件采用十字穿装的转动杆结构，转动杆与螺杆顶部的铜制螺母套配合，作业时将撬杆或配套加力杆穿入转动杆的通孔内，通过人力转动带动螺杆旋转，将回转运动转化为直线顶升动作，铜制螺母套的设置是为了降低螺纹副的磨损，长期使用出现磨损后仅需更换螺母套即可，无需更换整根顶升螺杆，大幅降低了后期维护成本。顶部的紫色端帽是螺杆的上限位结构，避免螺杆旋出过量导致螺纹脱扣，同时端帽顶部做了平面处理，与被顶升构件的接触面贴合度更好，防止顶升过程中出现打滑偏移。

　　从安装边界来看，这款顶升工具的整体径向最大尺寸集中在底部法兰位置，作业时仅需要预留略大于法兰直径的放置空间即可，十字转动杆的操作空间需求可根据实际作业环境调整，在狭窄空间内可缩短穿入加力杆的长度，通过多次小角度转动完成顶升动作，适配性更强。结构设计上没有多余的冗余部件，所有零件均采用回转类结构，加工工艺性好，底座、筒体、螺杆均可采用常规车削加工完成，铜螺母可采用棒料车制后压装到位，适合小批量加工制作，也便于后期拆解更换易损件。在实际选型使用时，可根据需要顶升的载荷重量匹配对应直径的螺杆与螺纹参数，顶升行程可通过调整筒体与螺杆的配合长度灵活调整，不需要改动其余部件的结构，系列化拓展的成本很低。不同于液压顶升工具需要定期更换密封件、

　　补充液压油的维护要求，这款纯机械结构的顶升工具仅需要定期在螺纹副位置涂抹润滑脂，就能保证长期顺畅使用，在仓储物流的货物堆垛调整、工装夹具的高度微调、小型设备的安装找平场景下都能发挥稳定作用，作业时的顶升速度可由操作人员手动控制，能精准调整顶升高度，满足对顶升精度有一定要求的安装作业需求。
