手动旋转式管道轴类切割工具结构设计

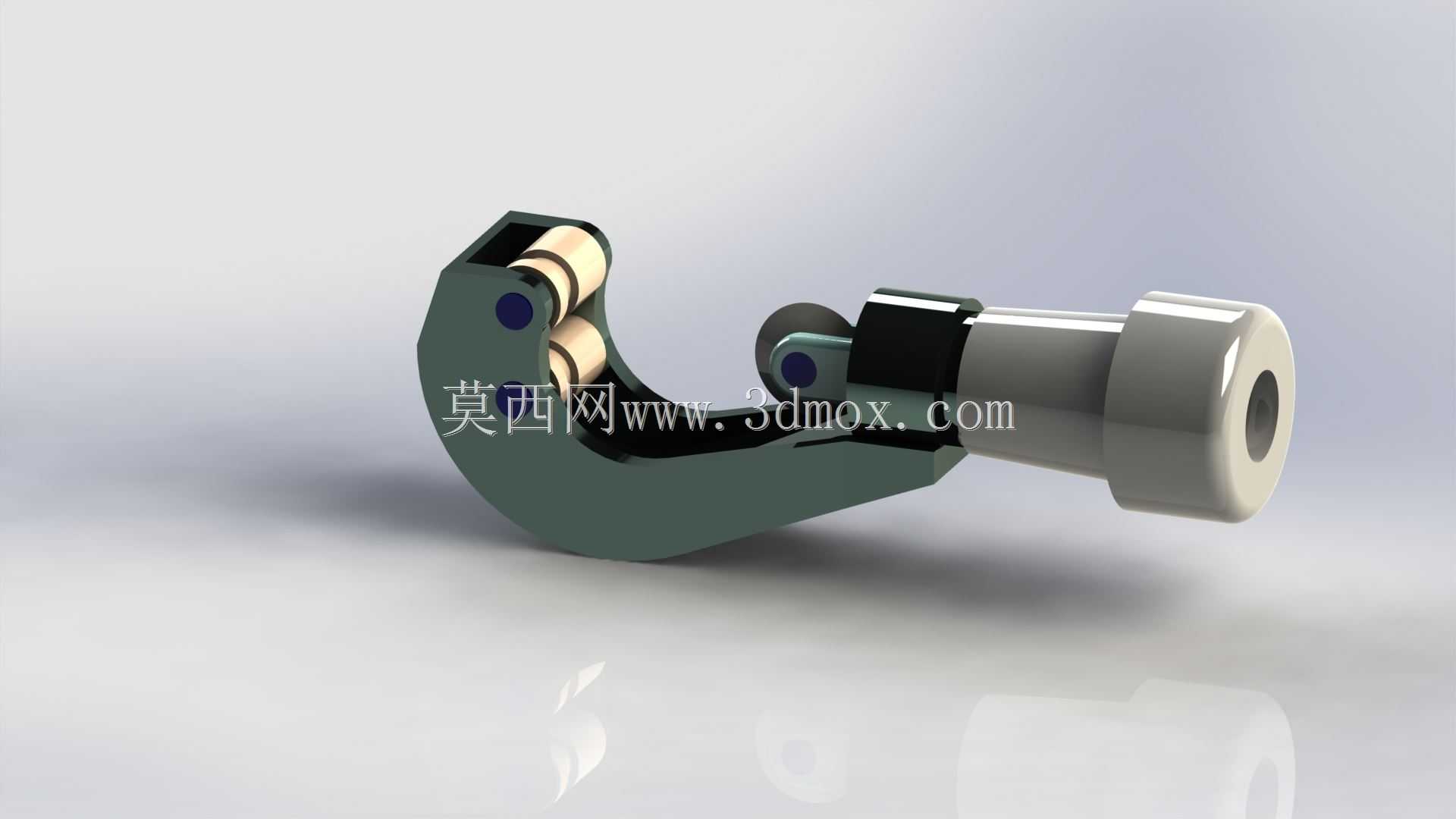

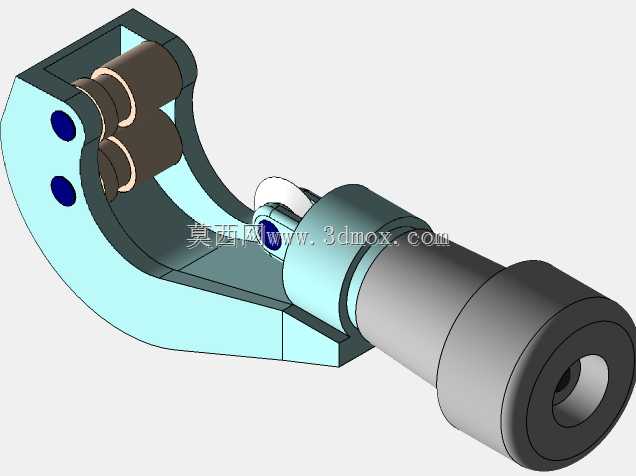

　　这款手动切管工具主要面向现场管路安装、小型机修作业场景设计，区别于大型电动切管设备，它无需外接动力源，单人即可完成薄壁金属管、小直径轴类工件的截断作业，在水电安装、小型设备维保、制冷管路布设等场景中适配性极强，尤其适合狭窄空间内的管材截断操作，不会像砂轮切割机那样产生大量飞溅碎屑与扬尘，作业过程更易控制切割精度。从结构设计逻辑来看，整体采用C型开口钩式架构，开口侧可直接卡入待切割管材外壁，无需从管材端部穿入，针对已布设完成的固定管路作业时，这一结构优势十分明显，无需拆卸原有管路即可完成局部截断修改。切割执行端采用两个导向滚轮搭配一个进给切割轮的布局，两个滚轮起到径向支撑定位作用，作业时将工具卡套在管材外壁，

　　旋转尾部的进给旋钮即可推动切割轮逐步压入管材壁面，绕管材圆周转动工具的过程中持续微调进给量，即可在管材表面形成连续的环形切割痕，直至管材完全截断，这种滚压切割的方式不会产生大量切屑，切割断面的平整度远优于钢锯手工锯切，后续无需过多打磨即可直接开展套丝、插接等后续工序。设计过程中重点控制了整体的握持尺寸，主体C型架采用高强度铸钢材质一体成型，保证足够的结构刚性避免进给过程中架体变形，尾部的进给旋钮做了滚花防滑处理，戴劳保手套操作时也能稳定施力，切割轮采用硬质合金材质，可适配铜管、铝管、薄壁钢管、塑料管材等多种常见管路材质，导向滚轮的轮槽做了圆弧过渡设计，与不同管径的管材外壁贴合度更好，切割过程中不会出现跑偏、

　　刮伤管材非切割区域外壁的问题。安装边界方面，这款工具的最大开口尺寸适配常规小直径管路作业需求，整体长度控制在单手握持的舒适区间，作业时仅需预留绕管材圆周转动的操作空间即可，无需额外的安装固定基座，携带与收纳都十分方便，针对现场维保作业中常见的管路改造、损坏管段更换等工况，能大幅降低作业准备时间，减少对大型电动设备的依赖。结构上没有复杂的传动组件，日常维护仅需定期给导向滚轮与进给螺杆的配合位置涂抹少量润滑脂即可，长期使用后切割轮磨损也可单独更换，无需整体报废工具，整体的耐用性与维护成本都控制在十分合理的区间。
