小型手动螺旋压力机结构设计

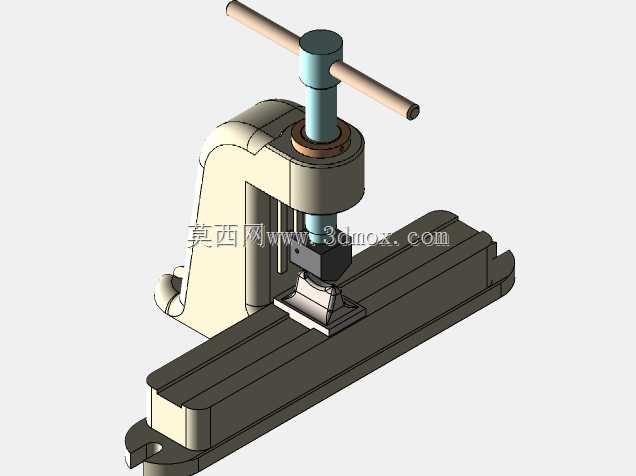

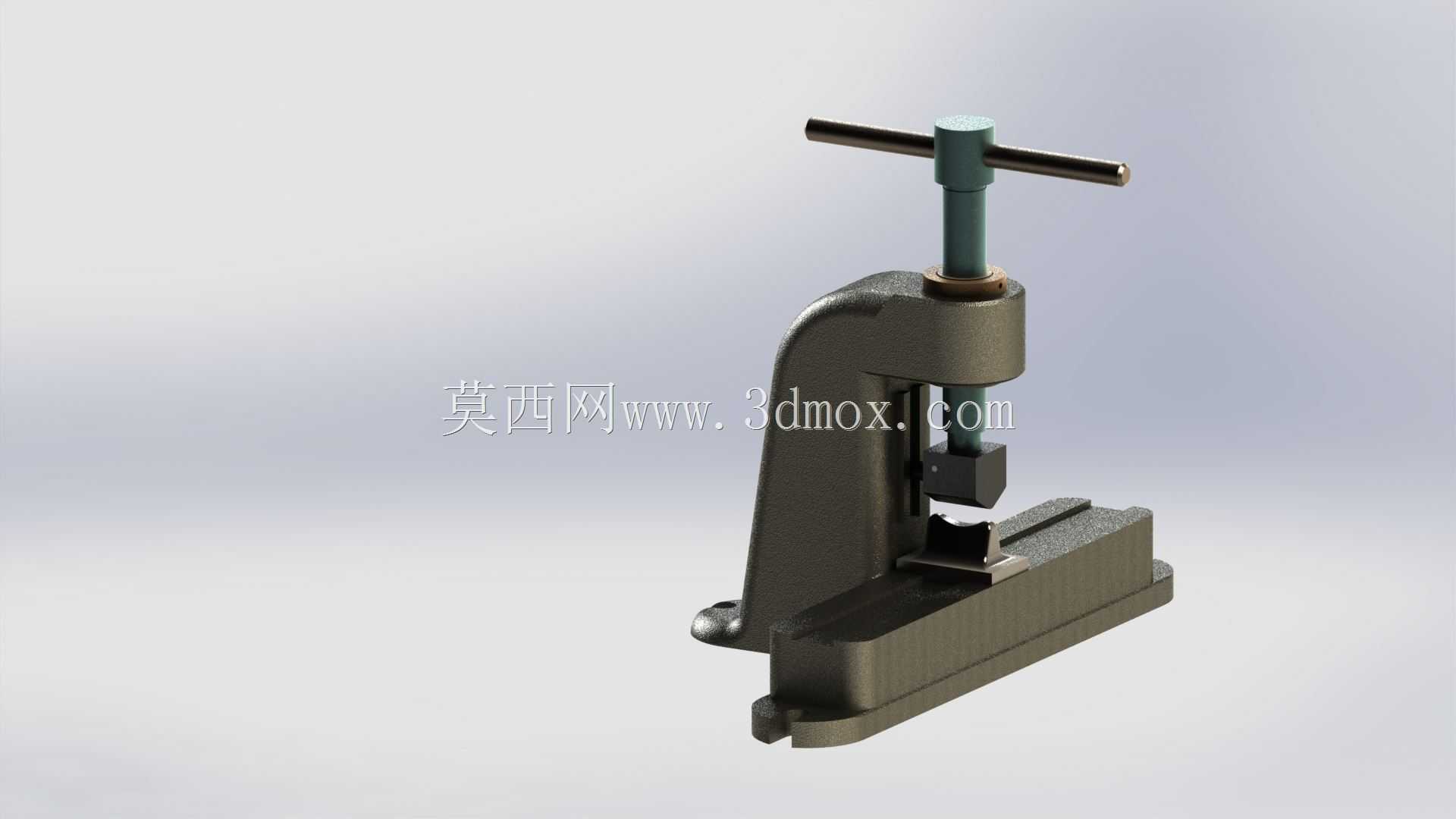

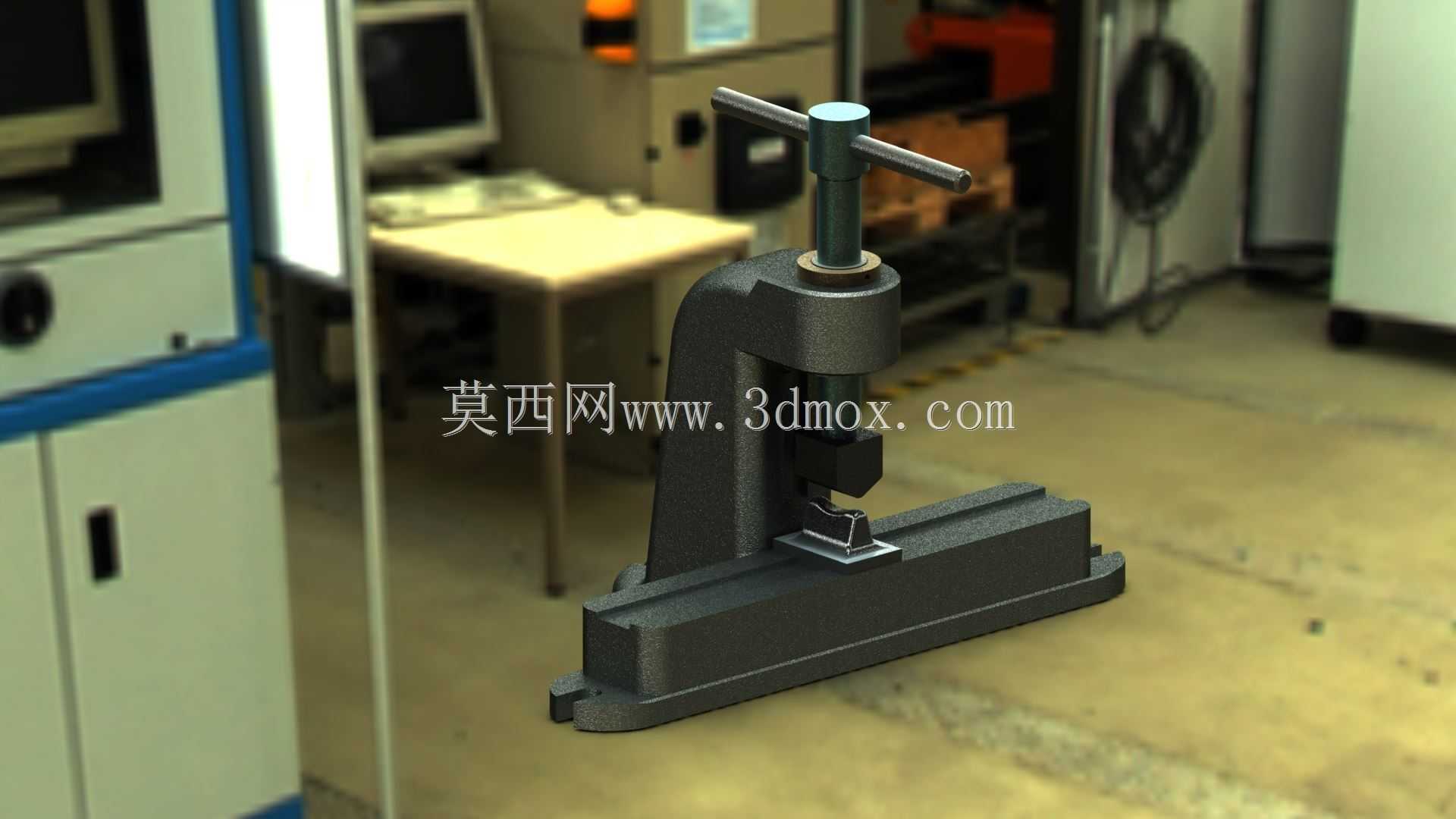

　　这款手动施压设备在小型机加工、五金维修、试样制备场景中应用十分广泛，常见于街边五金维修点的销轴压装、小型五金件的校直、薄铁片的冲裁落料，也会出现在实验室的小尺寸样件压制成型工序中，不需要外接动力源，仅靠人力操作就能完成小吨位的施压作业，对于没有气源、电源配套的零散作业场景适配性极强。从结构设计逻辑来看，整体采用C型开式机身布局，这种布局的优势是操作开口大，工件取放不受两侧结构遮挡，能适配长度超出工作台面的长条类工件压装作业，机身底部预留了两个安装孔，可通过螺栓固定在木质或钢制工作台面上，避免施压过程中设备移位，安装时需要保证工作台面水平度误差不超过0.2mm/m，防止压头下行时出现偏载，损坏导向结构。施压部分采用梯形螺纹传动副，

　　相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中对中性好，能承受更大的轴向载荷，顶端的T型操作杆长度经过力臂优化，普通人施加在杆端的力经过螺纹增力后，压头端可输出数千牛的压力，足以挤压剪切普通低碳钢、薄铁皮类材料，完全覆盖日常小零件压装、冲裁的载荷需求。压头与滑块采用分体式设计，可根据作业需求更换不同形状的压头，比如平压头用于校直、V型压头用于圆轴类零件压装、成型压头用于小零件冲压，设备的导向段设置了铜质衬套，长期使用磨损后可单独更换衬套，不需要整体更换机身，降低维护成本。工作台面加工有T型槽，可搭配简易夹具固定异形工件，避免施压过程中工件滑移造成安全隐患，整体外形尺寸控制在桌面级设备范畴，占用工作台面积不足0.1平方米，

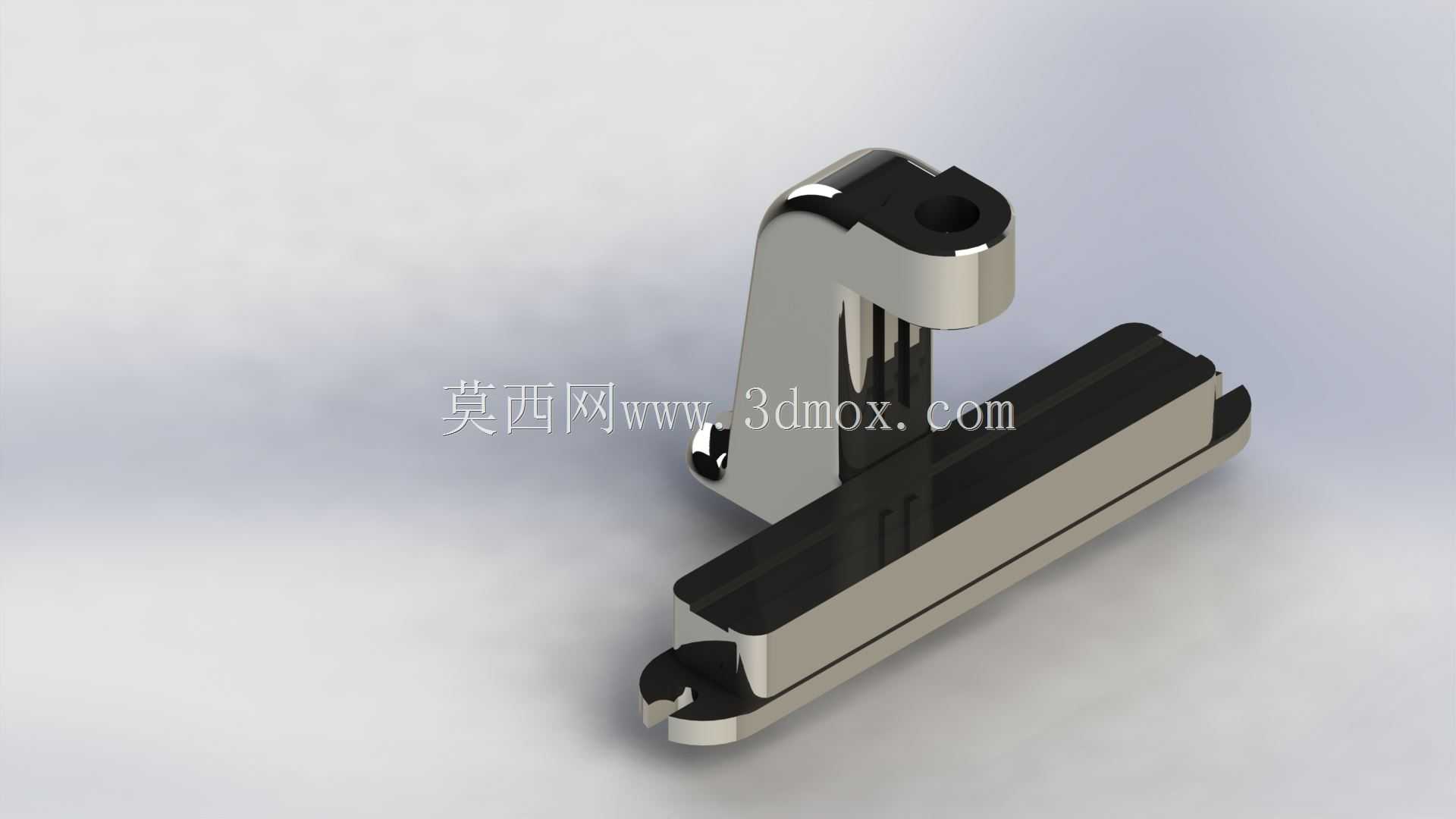

　　不需要专门的设备安装空间，闲置时可直接收纳在工具柜中。设计过程中特意控制了机身的铸造壁厚，在保证C型开口处刚度、满负载下开口变形量不超过0.1mm的前提下，尽可能降低设备整体重量，单人即可完成搬运转移，适配流动维修、户外零散作业的使用需求。
