传感器安装异形弧形支架结构设计

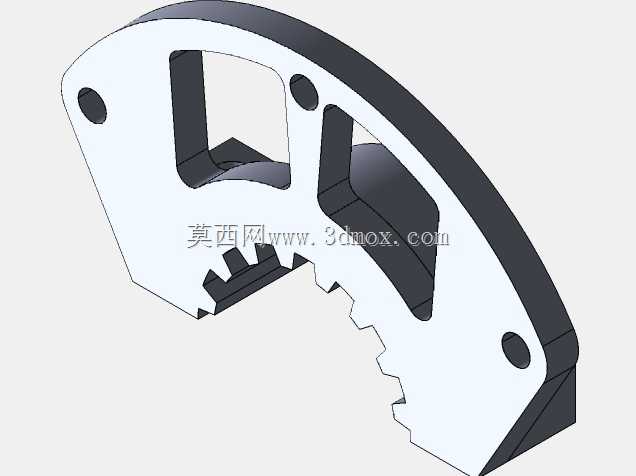

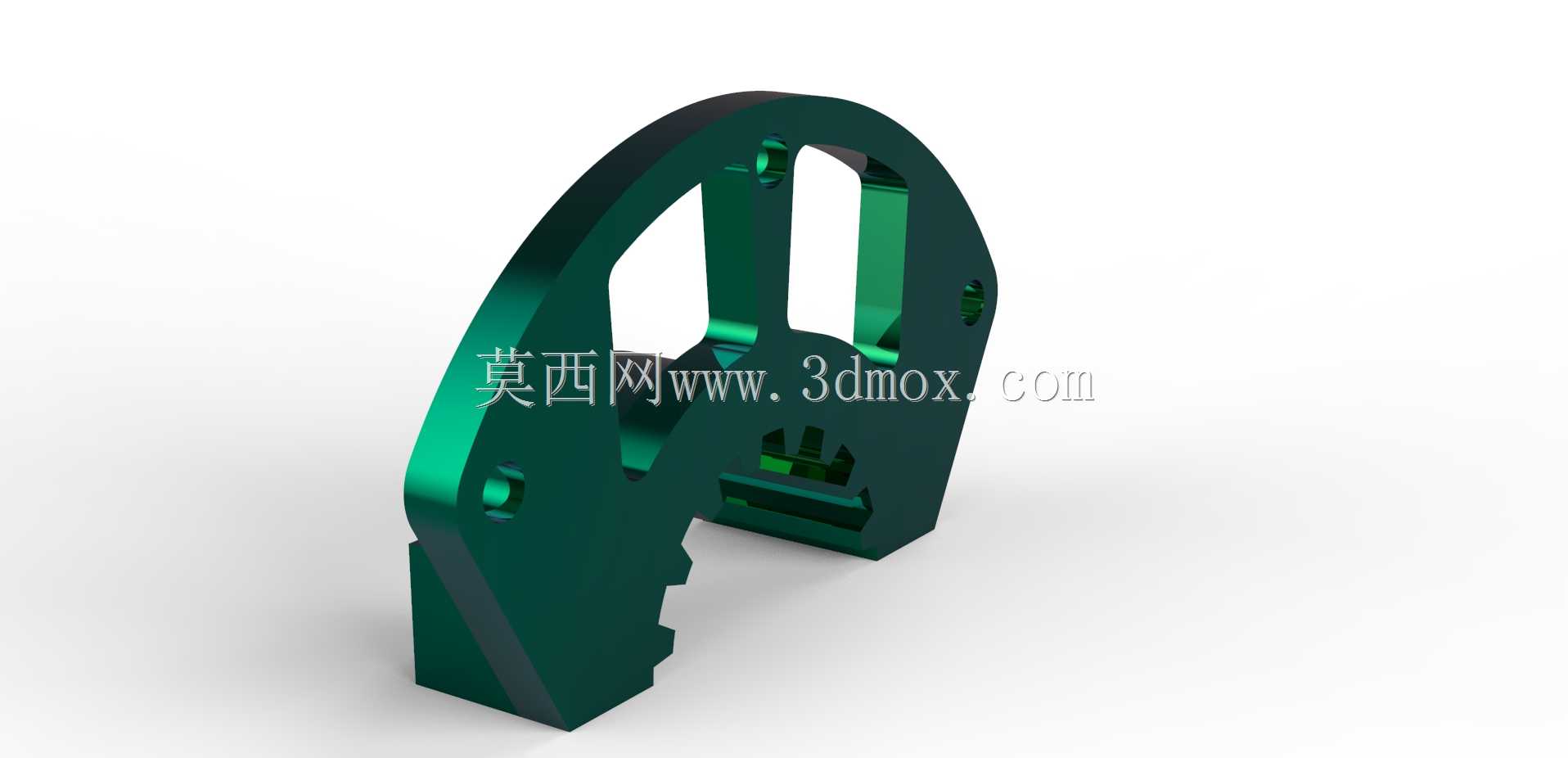

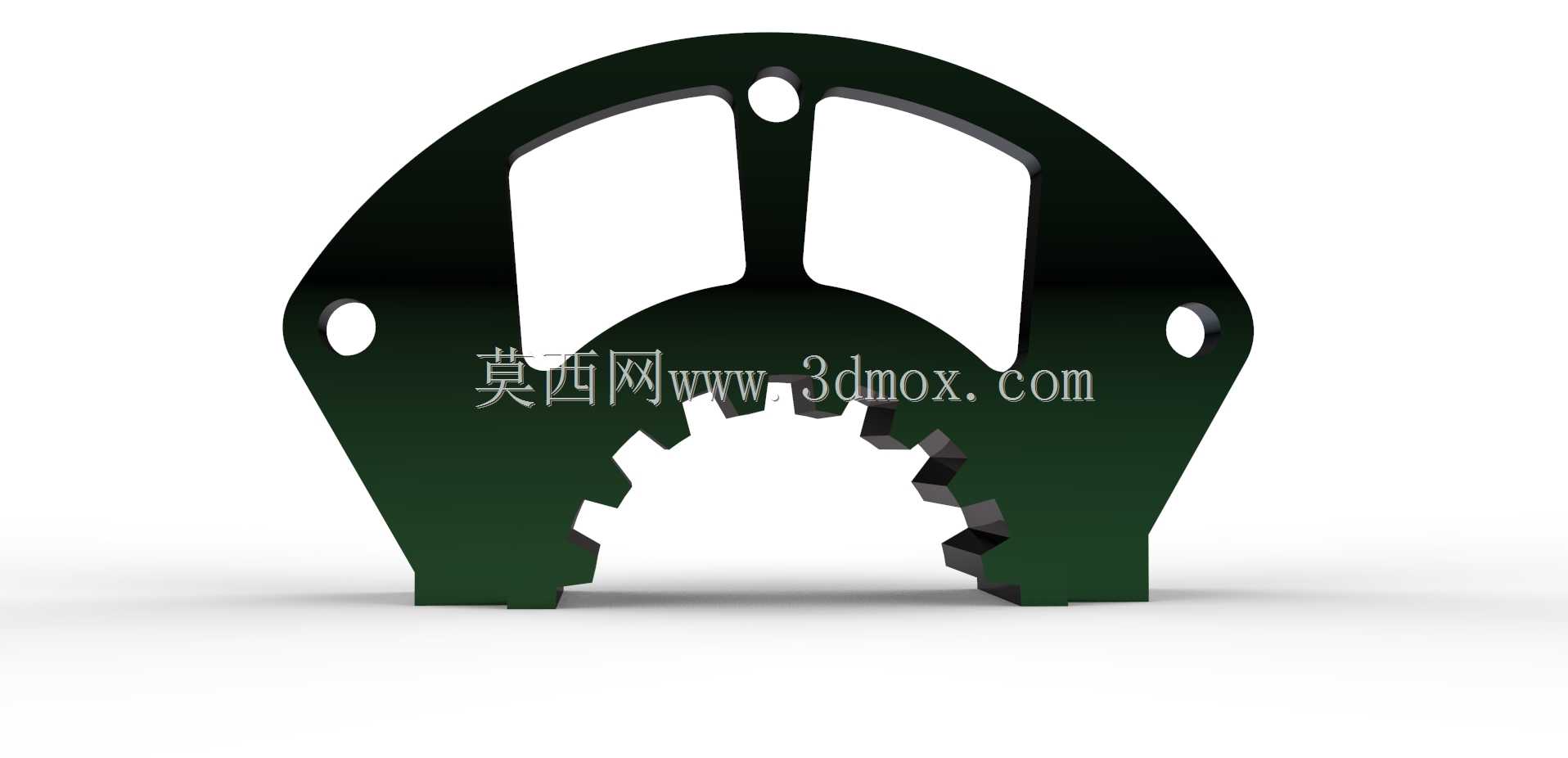

　　这款弧形异形支架是针对光电类、接近类小型传感器的安装固定需求开发的结构件，在自动化产线的工位检测、设备运行状态监测、工业机器人末端执行器的传感定位场景中都能适配使用。从结构设计逻辑来看，整体采用单侧弧形立板搭配底部锯齿状定位基座的构型，弧形立板上开设的三处镂空槽，一方面是为了降低支架整体自重，减少安装位置的负载负担，另一方面是为传感器的走线预留空间，避免线缆在设备运行过程中出现弯折磨损、被运动部件剐蹭的问题。立板上预留的两个沉头安装孔，可配合内六角螺栓将传感器主体牢牢固定在支架上，沉孔设计能够保证螺栓安装后端面与支架表面齐平，不会出现凸起剐蹭周边运动部件的情况，适配传感器安装面的平面度公差控制在0.1mm以内，

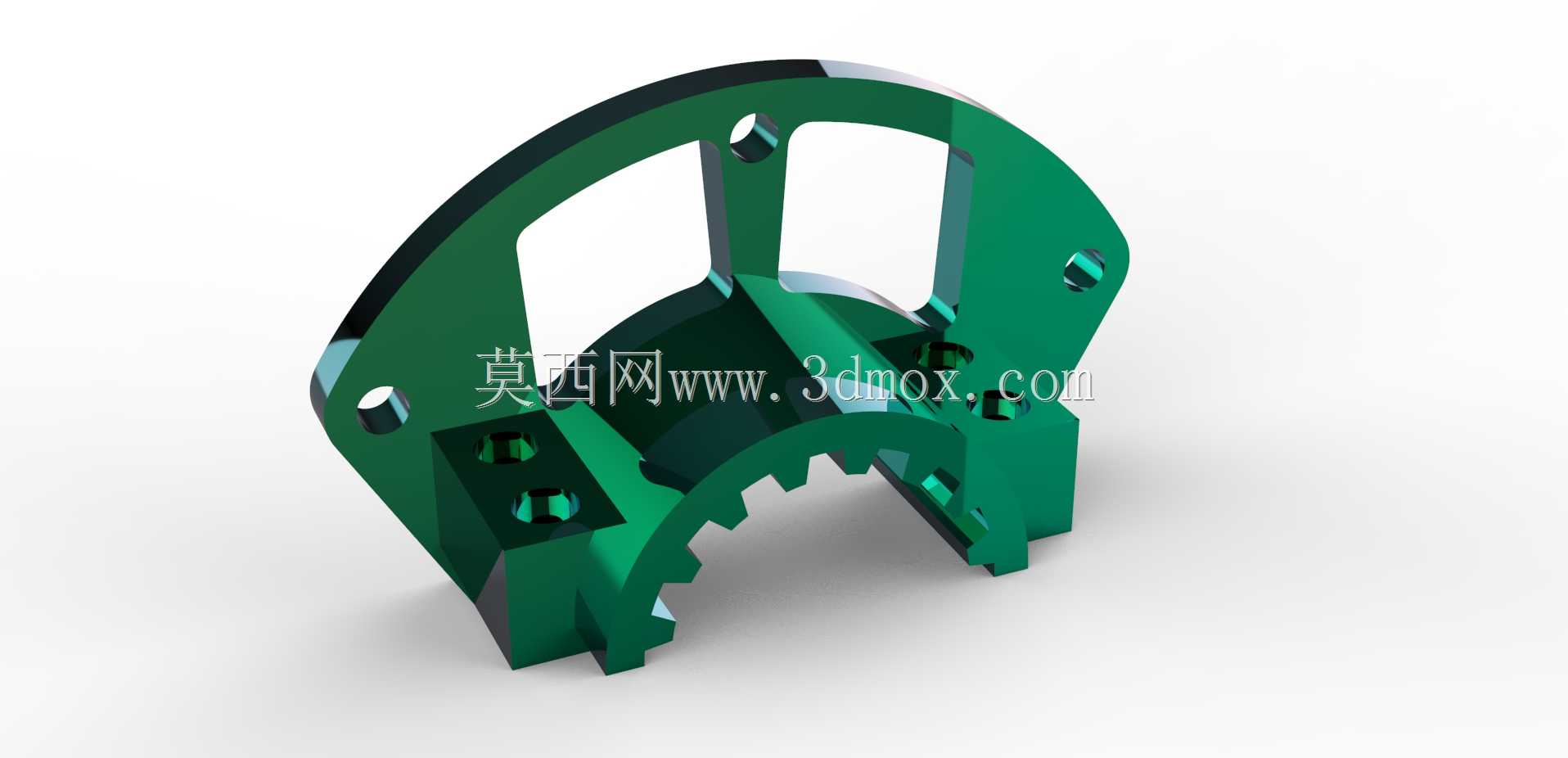

　　能够保证传感器安装后的检测角度不会出现偏移。底部的锯齿状定位结构，是为了配合安装基座上的卡槽实现快速对位，安装时无需反复调整支架的前后位置，锯齿咬合结构能够在螺栓锁紧后提供足够的防转摩擦力，避免设备运行过程中产生的振动导致支架角度偏移，保证传感器的检测精度长期稳定。从安装边界来看，支架整体的弧形轮廓最大回转半径控制在65mm以内，底部安装基座的宽度为42mm，安装时需要预留的最小操作空间为80mm×70mm，能够适配多数小型自动化设备的紧凑安装空间，不会和周边的走线槽、气动管路、运动导轨产生空间干涉。设计过程中针对支架的受力情况做了简化校核，在传感器自重不超过200g、设备运行振动加速度不超过5g的工况下，支架的最大形变量不超过0.

　　02mm，完全能够满足传感器检测的精度要求，不会因为支架形变导致检测信号出现偏差。支架的侧边做了R2的圆角过渡处理，没有尖锐的棱角，一方面是避免安装调试过程中划伤操作人员，另一方面也能减少应力集中，提升支架的抗疲劳寿命，在长期受振动的工况下不会出现根部断裂的问题。整体结构没有复杂的曲面特征，采用常规的铣削加工或者钣金折弯加后续机加工都能完成生产，加工成本较低，适合批量配套使用，也可以根据不同型号传感器的安装尺寸调整孔位和整体轮廓尺寸，适配不同的安装场景需求。
