传感器安装用弯型支撑固定支座结构

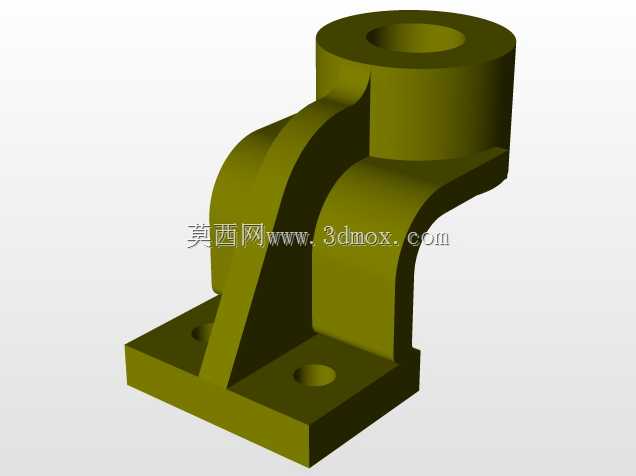

　　该支撑支座主要应用于工业传感检测场景中，作为传感器与设备基体之间的连接承载构件，在自动化生产线的工位检测、设备运行状态监测、流体管路参数采集等场景中，能够为外置式传感器提供稳定的安装基准，避免设备运行过程中的振动传导导致传感器检测精度偏移，同时适配安装空间存在高度差、安装面存在转向需求的特殊工位，无需额外加装转接垫块即可完成传感器的定位固定。从结构功能来看，支座底部为方形安装法兰，法兰上开设两个对称的沉头安装孔，可通过内六角螺栓将支座整体锁紧在设备安装基面，沉孔设计能够保证螺栓头部不突出法兰平面，避免与周边管线、运动部件产生干涉；支座上部为带轴向通孔的圆柱安装端，通孔内径适配常用传感器的外螺纹安装尺寸，

　　传感器可直接穿入通孔后通过锁紧螺母完成轴向固定，圆柱端面与通孔轴线保持垂直，能够保证传感器检测方向与预设基准方向重合，减少安装角度偏差带来的检测误差。中间的弯型连接臂采用等强度变截面设计，连接臂两侧设置加强筋结构，从底部法兰延伸至上部圆柱根部，在保证整体支撑刚度的前提下，尽可能减少材料用量、降低支座自身重量，同时弯臂的弧度设计经过受力校核，能够抵消设备运行时产生的横向、纵向复合振动载荷，避免长期受载后连接臂出现形变断裂。设计过程中优先考虑安装边界的适配性，底部法兰的安装孔距按照通用工业安装基面的标准孔位设计，可直接适配多数设备预留的传感器安装位，无需现场二次打孔；上部圆柱的轴向高度经过尺寸链核算，

　　能够保证传感器安装后检测端面与被测物体之间的距离处于传感器的最佳检测量程范围内，减少安装后的调试工作量。整体结构的外形过渡处均设置圆角，避免应力集中导致的结构失效，所有安装面的平面度、安装孔的位置度公差均按照通用机械安装标准设定，能够满足常规工业场景下的安装精度要求，同时该结构也可作为小型气动元件、微型检测相机等轻量化器件的安装支撑件使用，适配性较强。
