车用点火系统火花塞结构三维数模

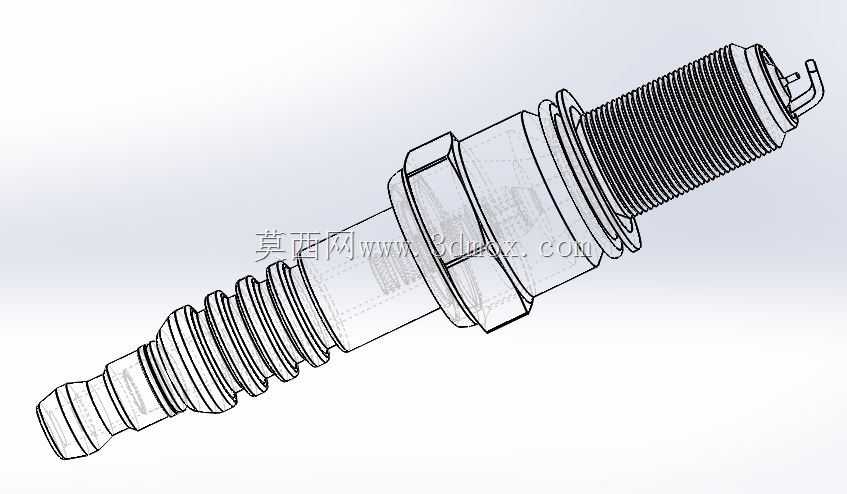

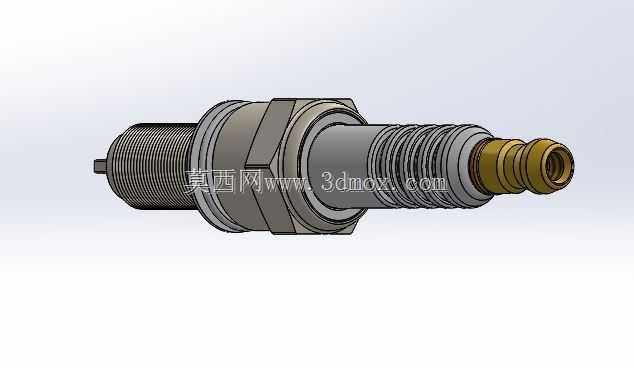

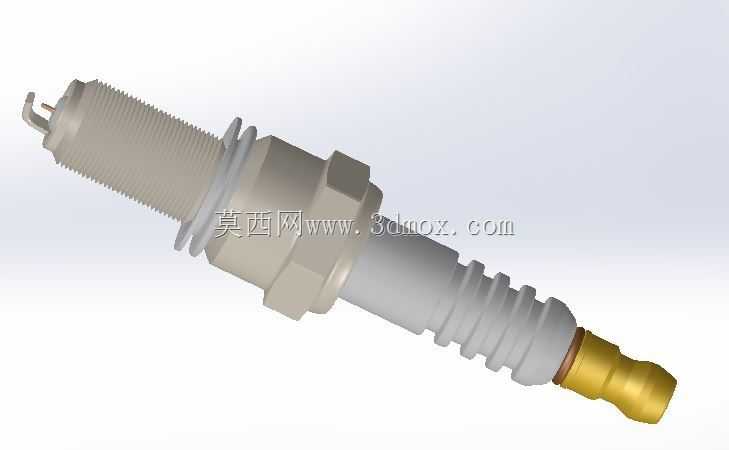

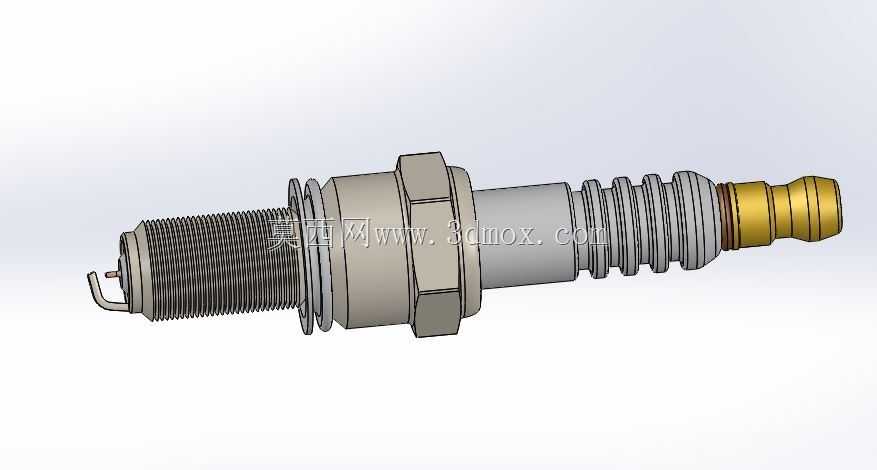

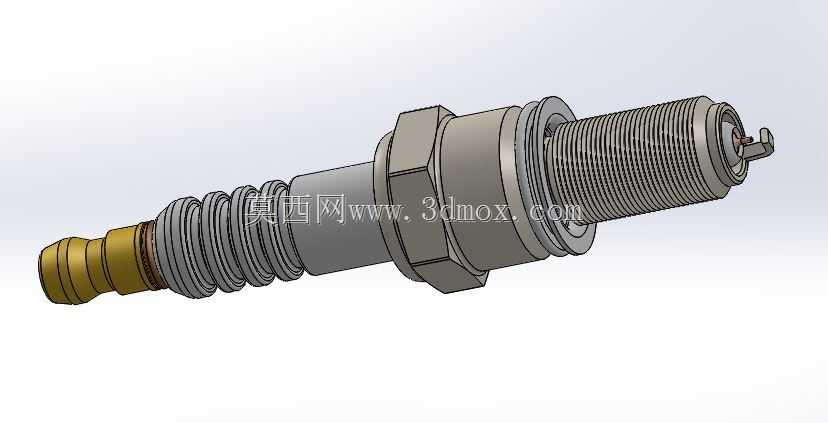

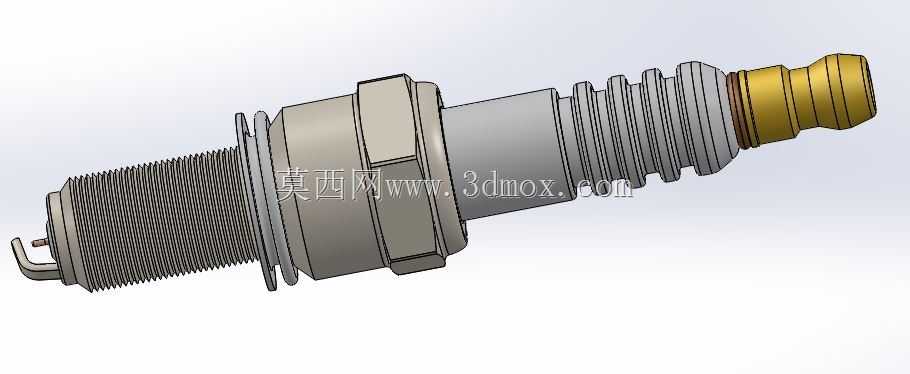

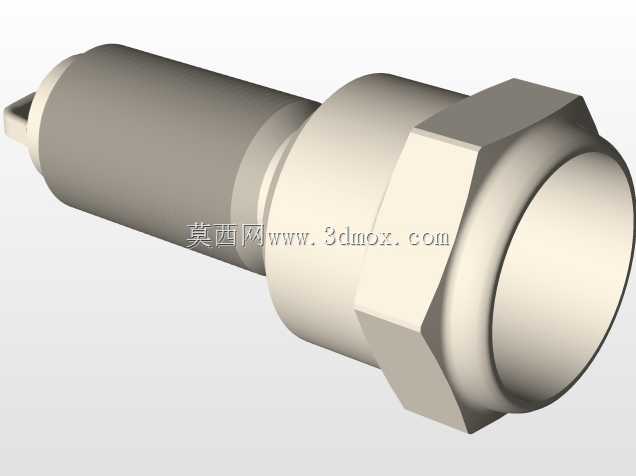

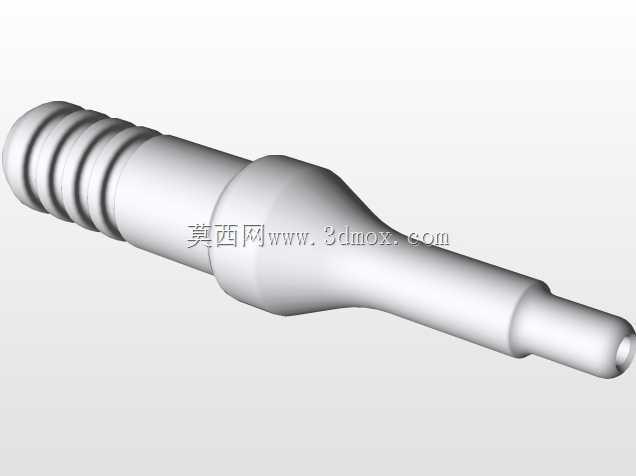

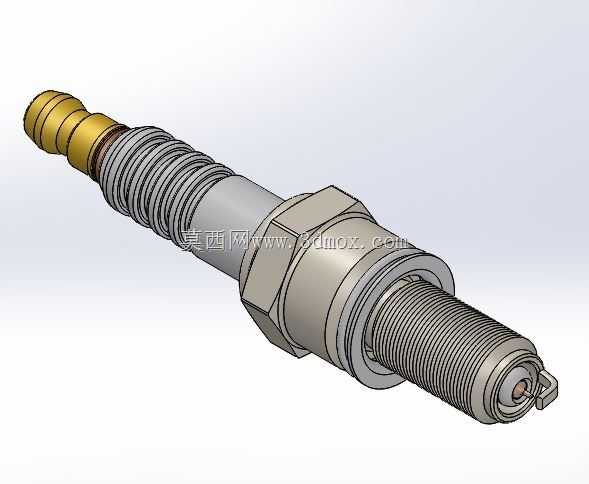

　　这款火花塞三维数模完整还原了车用点火部件的全尺寸结构细节，建模过程中完全参照量产火花塞的实际装配边界搭建，可直接用于发动机点火系统的装配干涉校验、教学演示结构拆解、维修模拟实训等场景。从结构设计逻辑来看，模型完整呈现了火花塞从接线端到点火电极端的全部组成：尾部的接线螺母采用标准六角结构，匹配常规点火线束接头的卡接尺寸，后续的瓷绝缘段做了多道环形褶皱设计，这部分结构并非装饰，实际生产中是为了增加绝缘瓷体的爬电距离，避免高压点火时出现表面爬电击穿的问题，建模时每道褶皱的圆角、间距都参照量产件的公差范围做了还原，没有做简化处理。中间的金属壳体是整个部件的安装基准，带标准公制细牙螺纹的安装段，匹配发动机缸盖的火花塞安装螺孔尺寸，

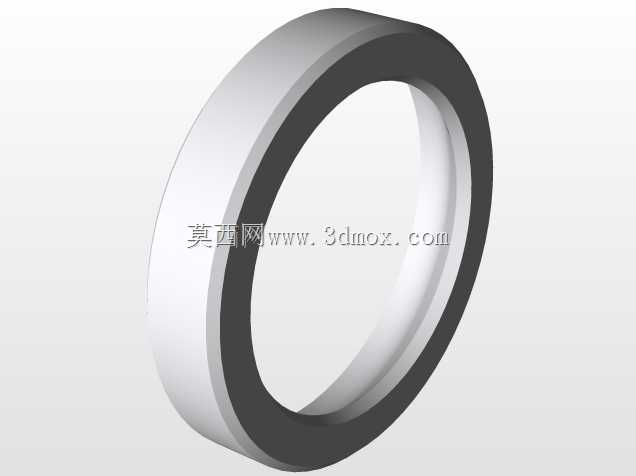

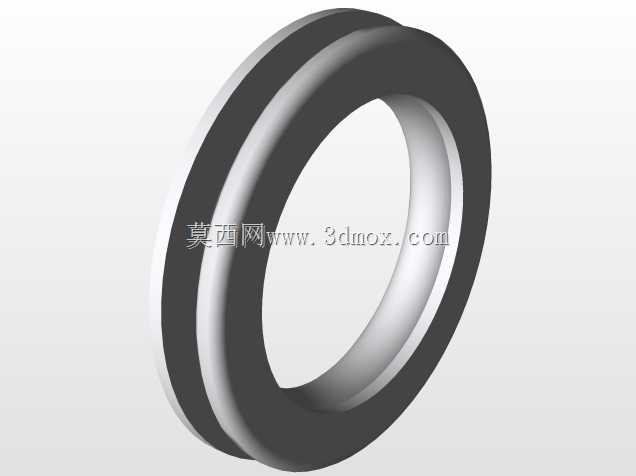

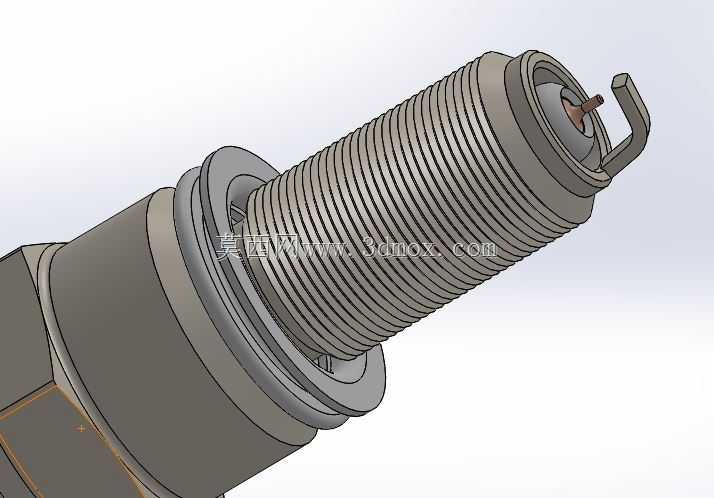

　　六角拧动段的对边宽度符合通用套筒的适配规格，建模时特意保留了螺纹收尾处的退刀槽结构，以及壳体与瓷体之间的密封垫圈安装位，这部分细节在做装配仿真时，能准确模拟垫圈压紧后的密封面贴合状态，避免出现装配干涉误判。前端的中心电极与侧电极结构，模型还原了侧电极的折弯角度、电极间隙的标准尺寸，这部分尺寸直接影响点火能量的释放效果，建模时没有做过度的工艺简化，电极端部的微小倒角、侧电极与壳体的焊接结合面都做了结构体现。从安装边界来看，整个模型的总长、螺纹段长度、伸入燃烧室的电极突出长度都符合主流小排量乘用车发动机的火花塞安装尺寸要求，可直接导入发动机整机装配模型中，校验火花塞与缸盖冷却水套、燃烧室壁面的间隙，也可用于点火系统的工作原理演示，

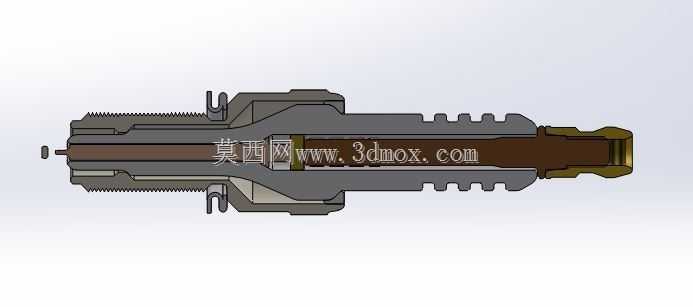

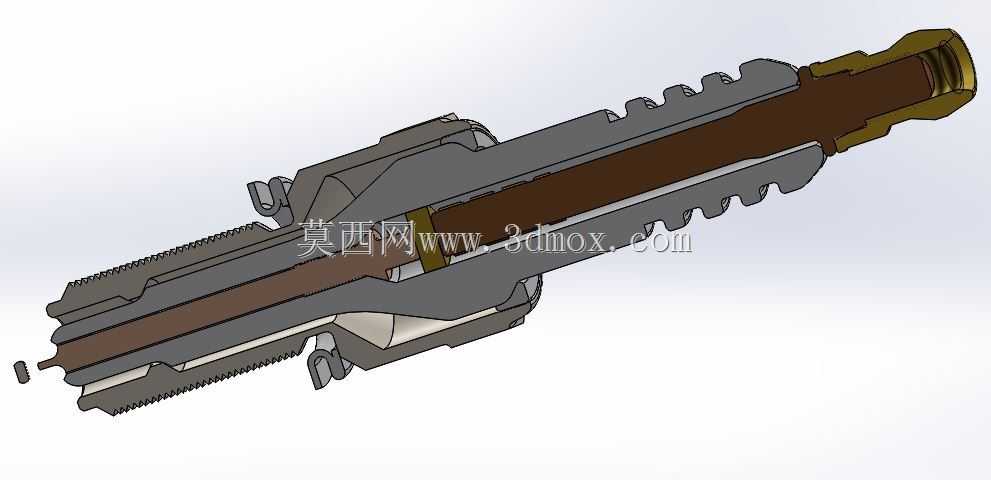

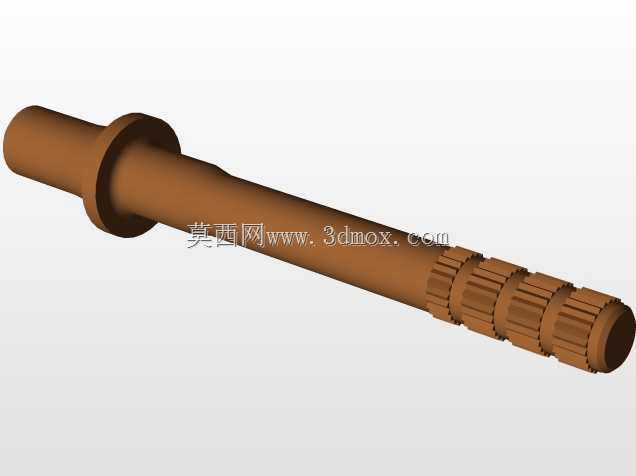

　　拆解展示内部导电杆、密封填料、电阻体的装配位置关系。在实际工程应用中，这类高精度的零部件数模，既可以作为职业院校汽修、内燃机专业的教学演示素材，帮助学员直观理解火花塞的内部构造与工作原理，也能作为发动机改装设计时的选型参考，核对不同热值火花塞的外形尺寸差异，避免选型后出现安装长度不匹配、电极碰活塞的问题。建模过程中对各配合面的公差做了合理预留，金属壳体与瓷体的过盈配合段、接线端与导电杆的连接段都符合实际装配的尺寸链要求，没有出现结构穿模、配合面错位的问题，可直接用于生成工程图纸、做3D打印教学样件。
