机加工齿轮定位装夹专用夹具结构

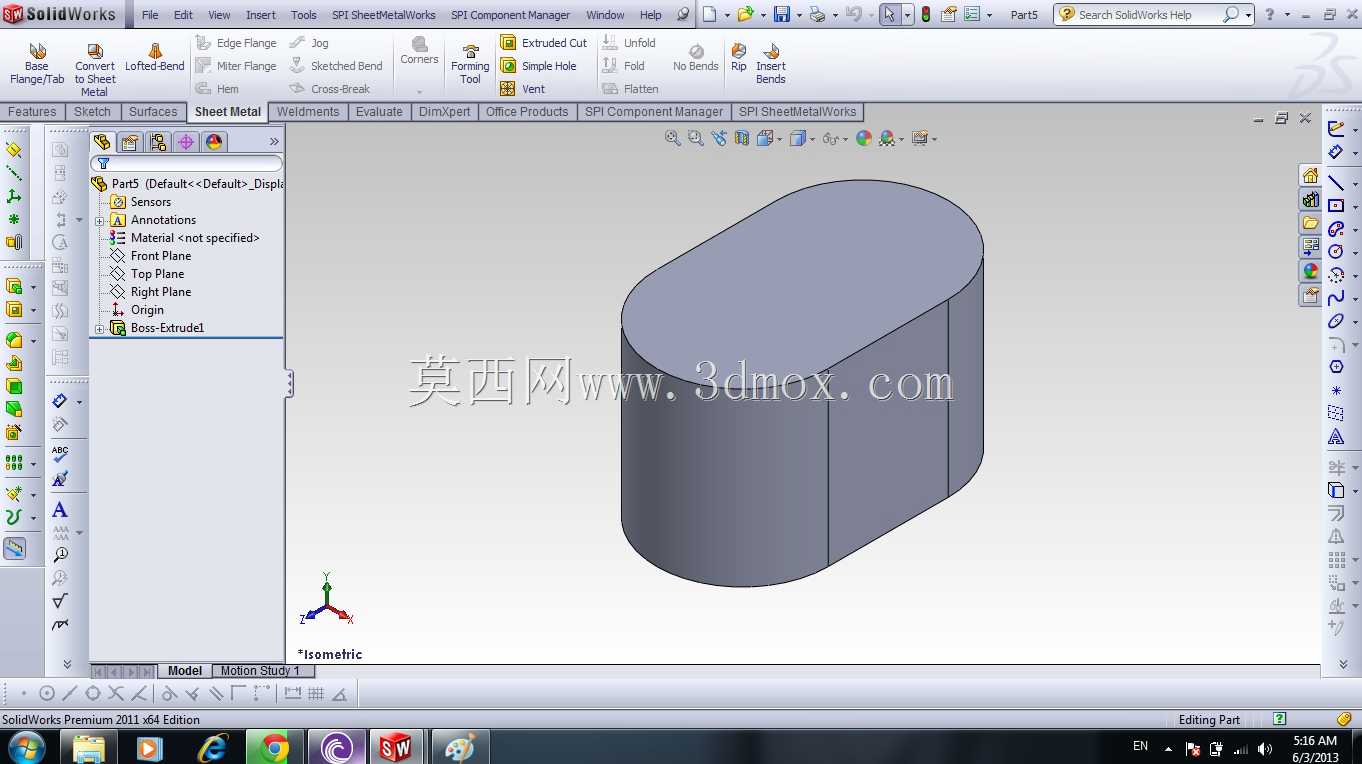

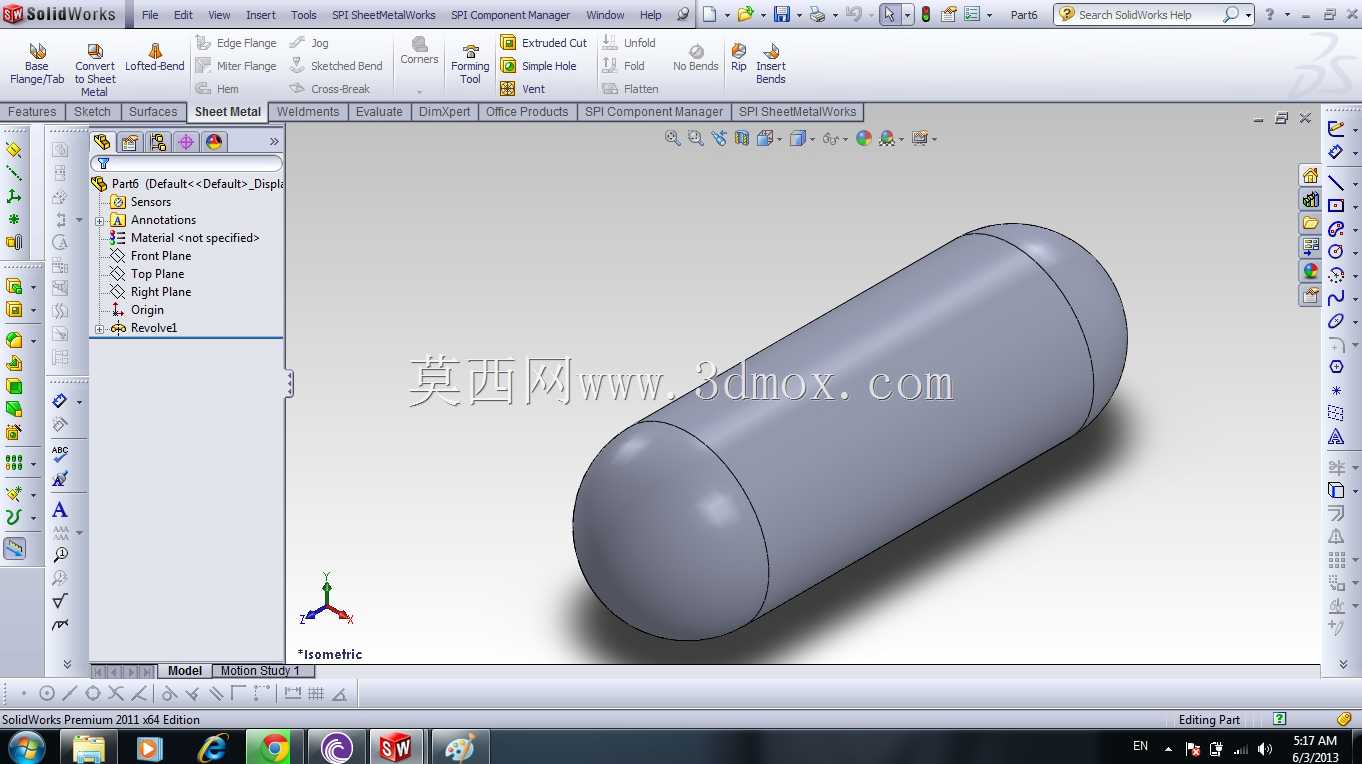

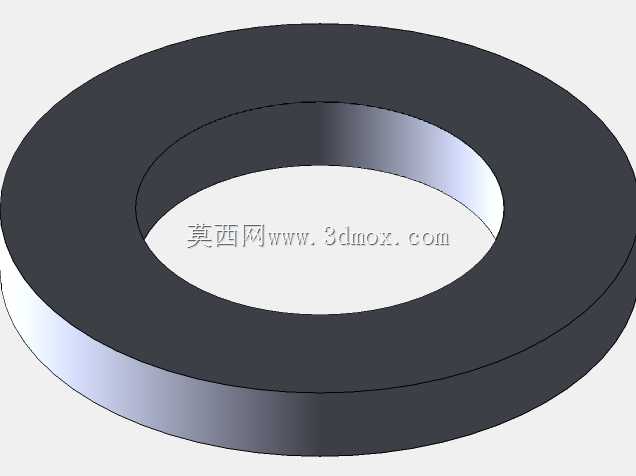

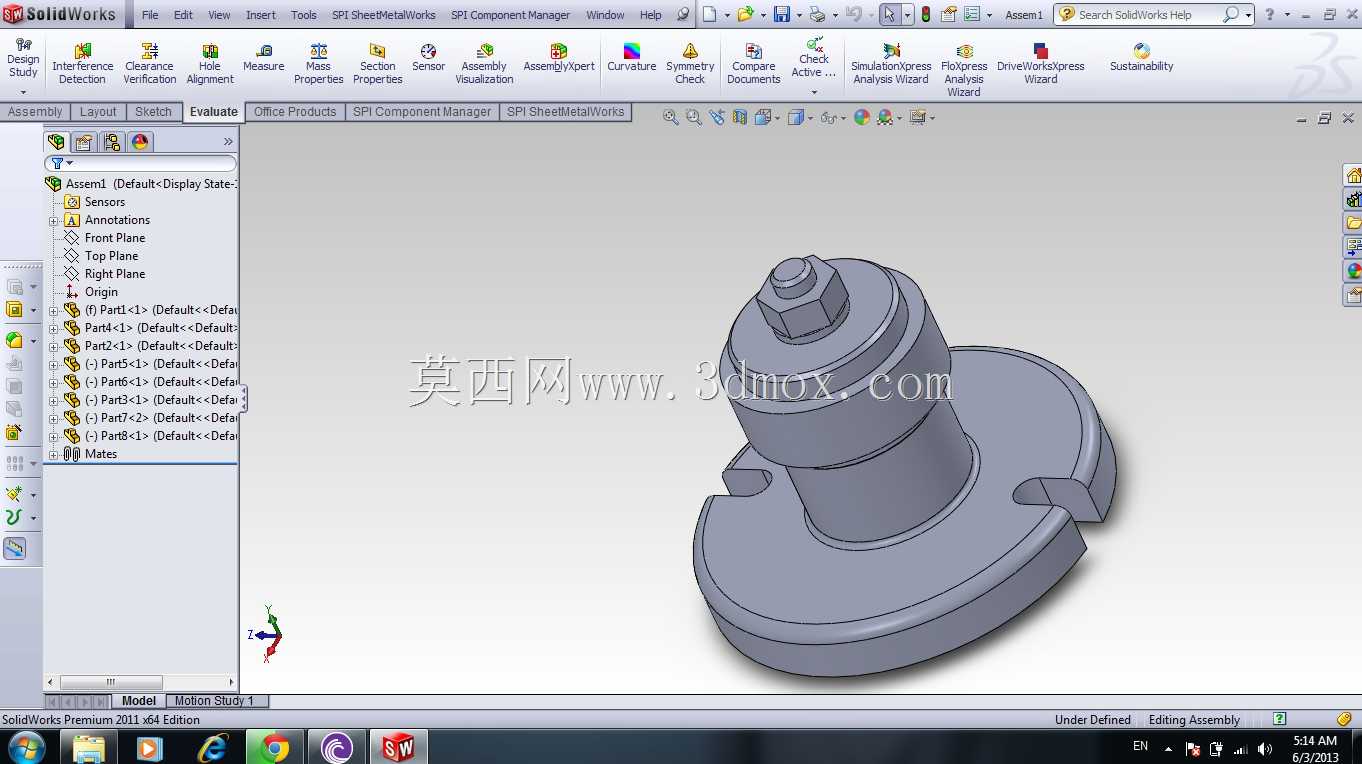

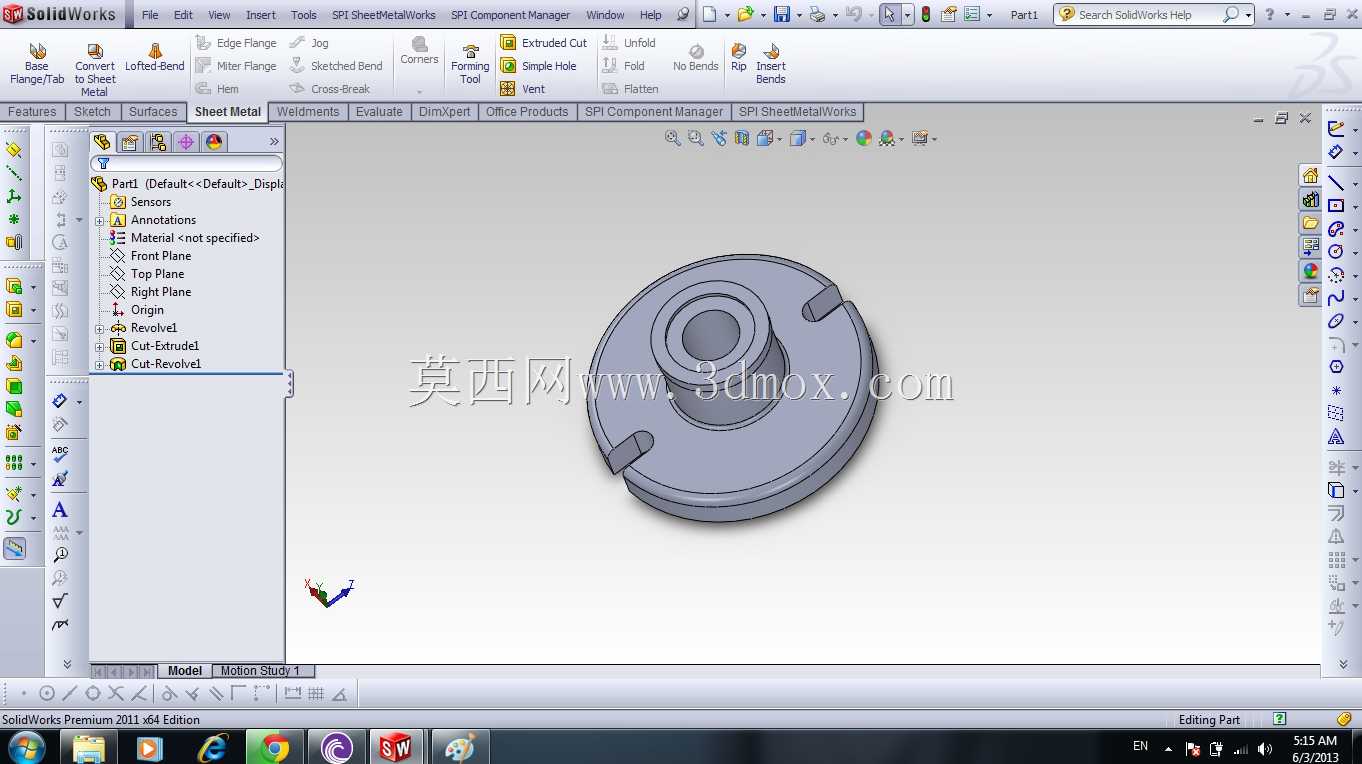

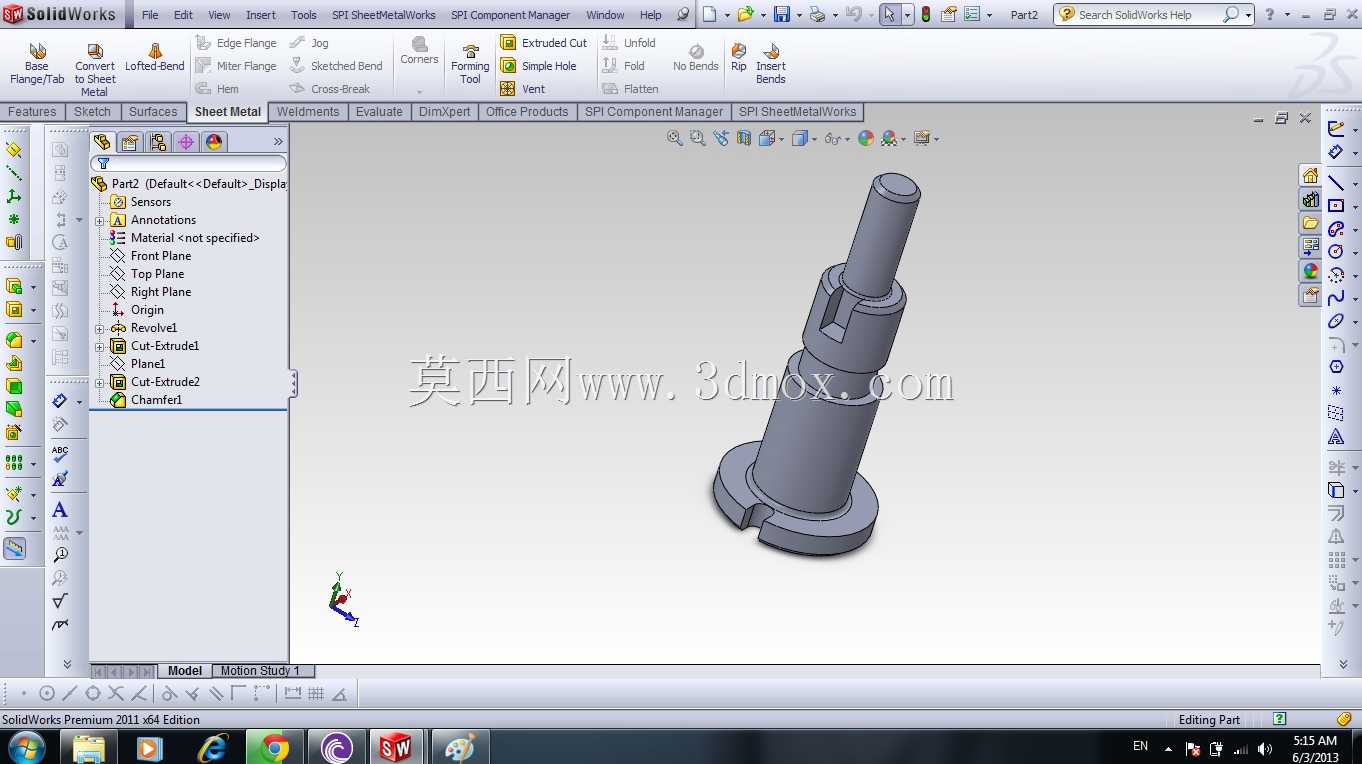

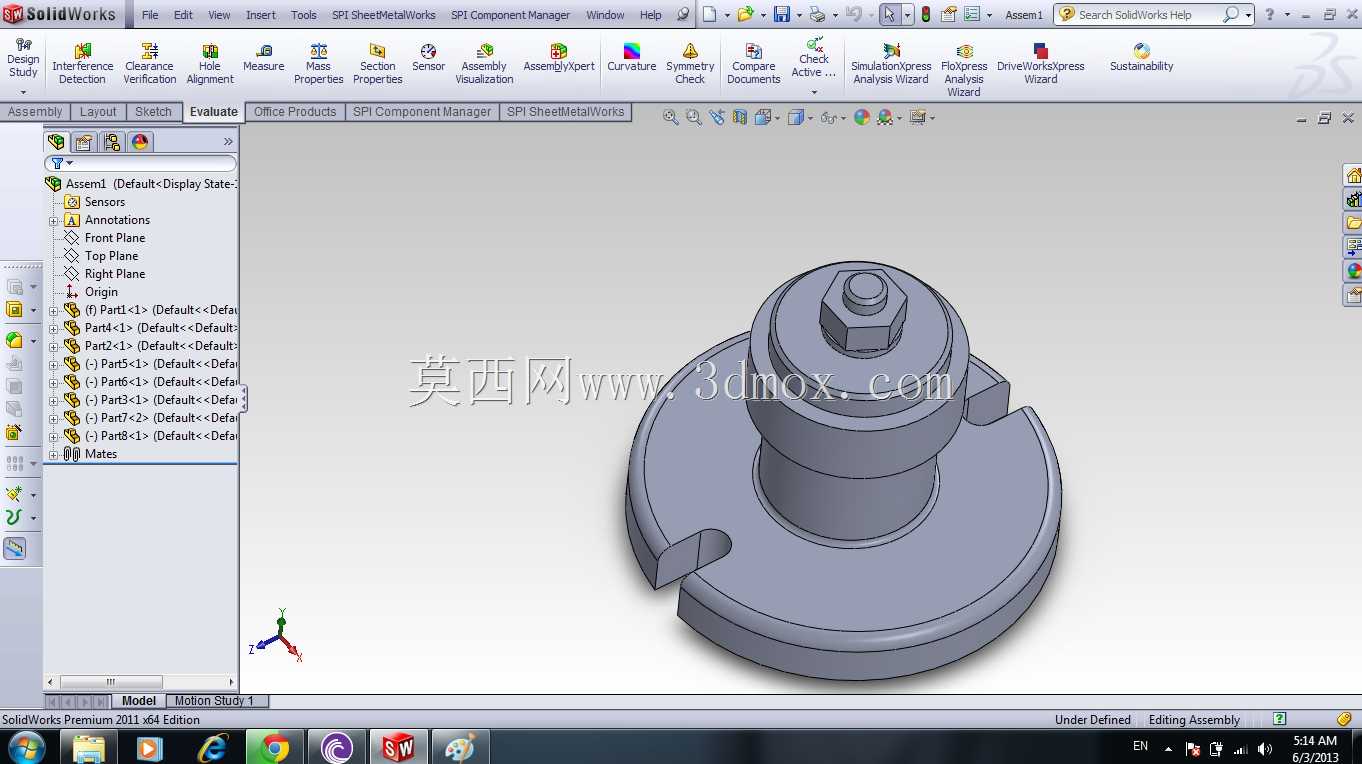

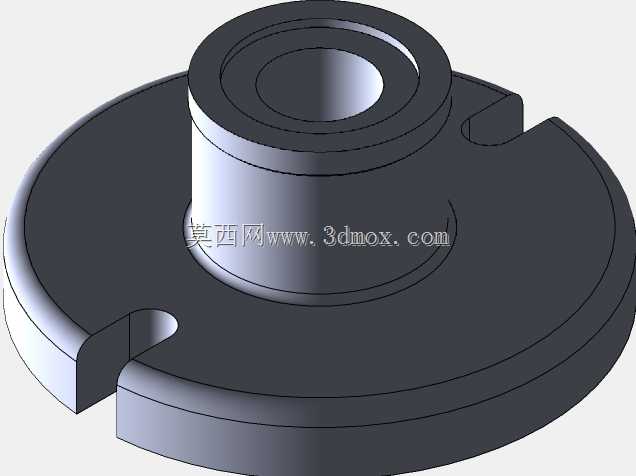

　　在齿轮批量加工的生产场景中，这类装夹夹具是滚齿、插齿、磨齿工序里不可或缺的工艺装备，直接决定齿轮加工过程中的定位精度与装夹效率，避免加工过程中工件窜动导致的齿形误差、齿向偏差等质量问题。从结构设计来看，该夹具采用带开口槽的法兰式底座作为安装基准，底座上的对称缺口可快速与机床工作台的T型槽定位销配合，无需反复找正就能完成夹具在机床上的固定，底座的安装端面做了精加工处理，平面度控制在0.01mm以内，保证与机床工作台面的贴合度，避免装夹倾斜带来的加工误差。夹具中部的定位轴采用阶梯式设计，可适配对应内孔直径的齿轮坯安装，轴径与齿轮内孔采用H7/g6的间隙配合，既保证工件能快速套装到位，又能控制径向定位间隙在合理范围，减少定位误差。

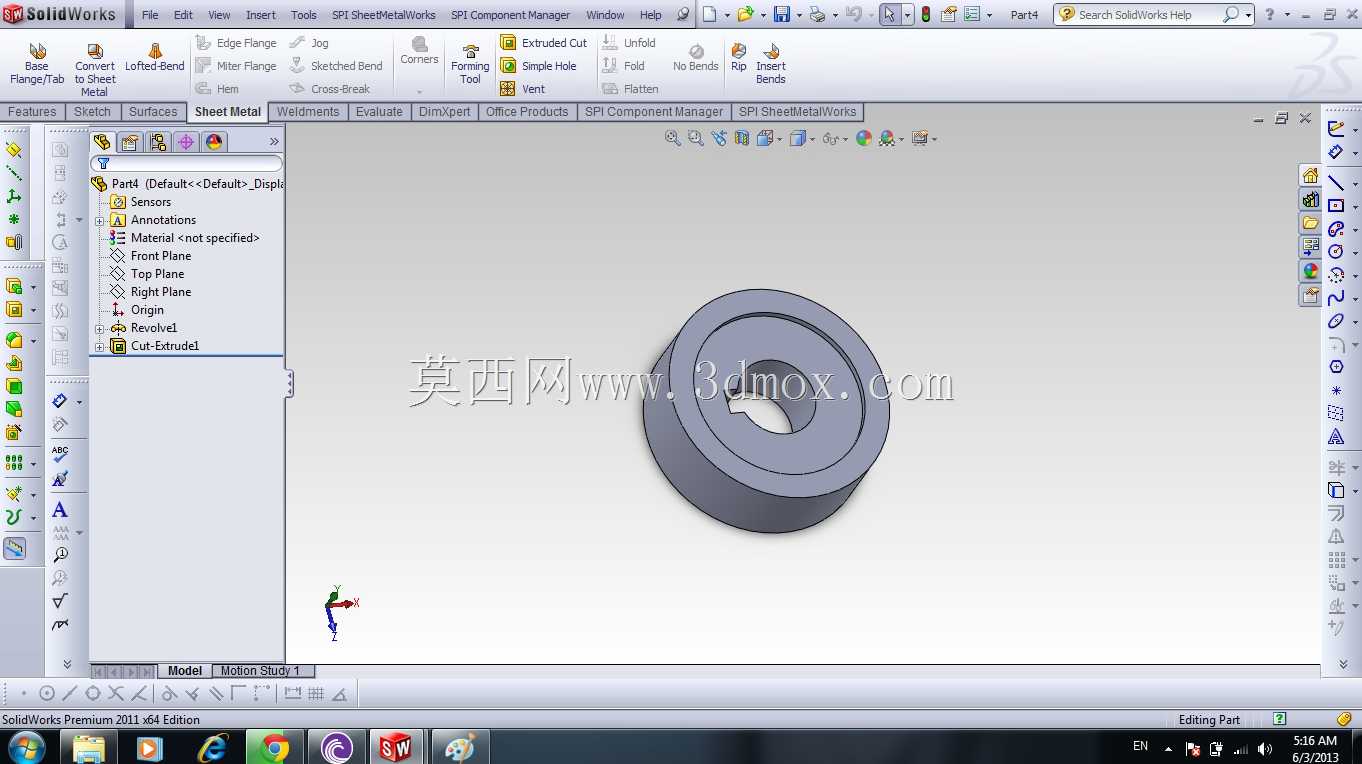

　　顶部的压紧结构采用六角螺母配合压块的形式，拧紧螺母时压块可均匀压合在齿轮坯的上端面，压紧力沿轴向均匀传递，不会导致齿轮坯装夹变形，针对薄壁齿轮件的加工场景，这种轴向压紧方式相比径向卡盘装夹，能大幅降低装夹变形对齿形加工精度的影响。设计过程中，夹具的整体高度做了严格控制，保证套装齿轮坯后，工件的加工位置处于机床刀具的有效行程范围内，不会出现刀具干涉或者行程不足的问题；底座的外圆尺寸也根据常用机床工作台的规格做了适配，可直接安装在多数中小型滚齿机、插齿机的工作台上，无需额外加装过渡盘。实际使用时，操作人员只需将齿轮坯对准定位轴套装到位，拧紧顶部螺母即可完成装夹，相比传统的四爪卡盘找正装夹方式，单件装夹时间可缩短60%以上，

　　非常适合中小规格齿轮的批量生产场景。夹具的所有受力部件都做了刚性强化处理，定位轴采用合金结构钢调质处理后表面淬火，硬度达到HRC45-50，既保证足够的刚性承受加工过程中的切削力，又具备良好的耐磨性，长期使用不会因为磨损导致定位精度下降。底座的开口槽设计还兼顾了排屑需求，加工过程中产生的铁屑可顺着槽口排出，不会堆积在夹具定位面附近影响装夹精度，日常清理维护也十分便捷，只需用压缩空气吹扫即可清除残留切屑。
