直线导轨式物料检测定位传感安装机构

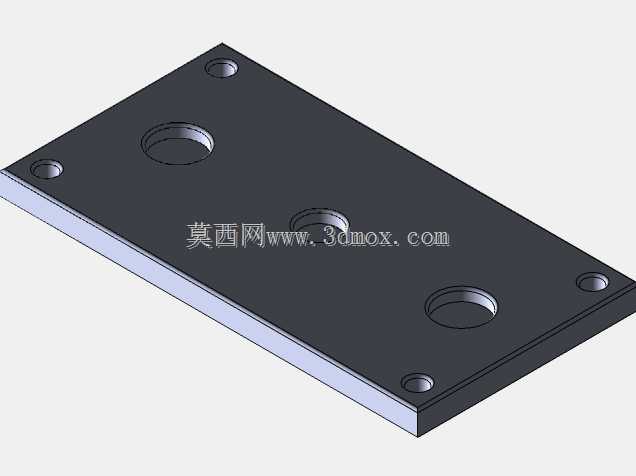

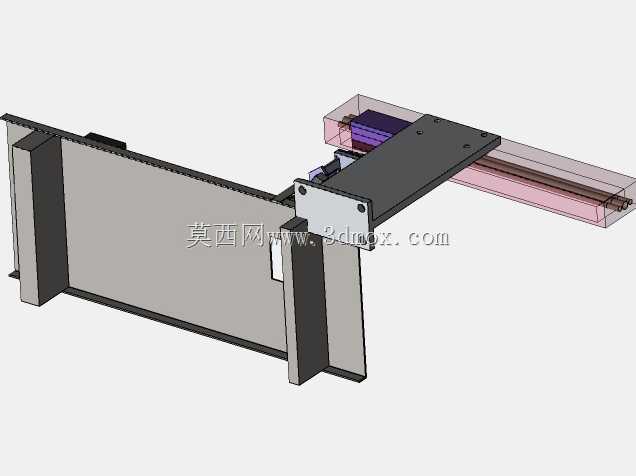

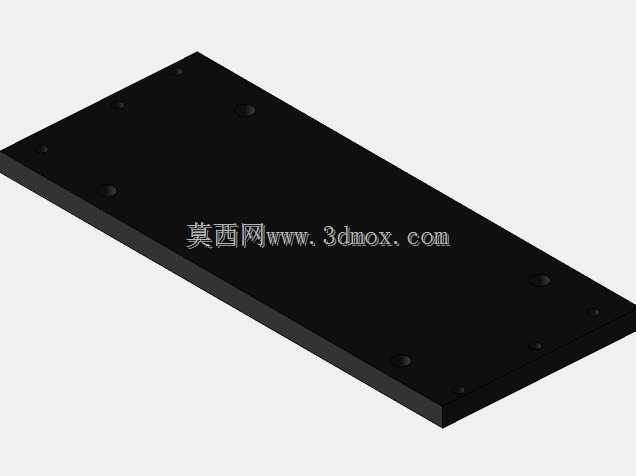

　　该机构主要应用于自动化生产线的来料检测、工位物料到位确认、工件位置偏移校验场景，常见于3C电子组装、小五金件分拣、包装线来料核验等工序段，作为检测单元的承载安装结构，可适配光电、光纤、接近类多种传感元件的安装需求。从结构设计来看，整体采用悬臂式安装布局，后侧的立式安装板可直接固定在设备铝型材框架或者机台立板上，安装板预留了多组沉头安装孔位，可根据实际机台的安装面调整固定位置，适配不同高度的检测工位需求。横向配置的直线滑台采用单导轨加滑动块的结构，滑块上搭载的传感安装板预留了多组腰型孔，方便传感器安装时调整前后、上下的位置，补偿安装时的位置误差，也能适配不同外形尺寸工件的检测距离要求。滑台的驱动端预留了动力安装位，

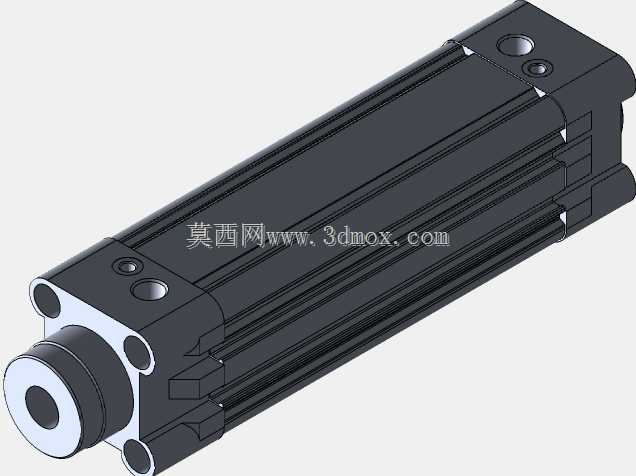

　　可根据实际使用需求搭配手动调节旋钮或者小型气缸、伺服驱动组件，实现检测位置的动态调整，满足多规格产品共线生产时的检测位快速切换需求。设计过程中充分考虑了安装边界的限制，整体悬臂伸出长度控制在合理范围内，避免滑台伸出过长导致的结构抖动，影响检测精度；立式安装板的厚度经过受力校核，在承载滑台、传感器及配套走线的重量下不会产生形变，保证长期运行的结构稳定性。传感安装板的侧边预留了走线槽位，可将传感器的连接线规整收纳，避免设备运行过程中线缆拖拽干涉滑台运动，也能减少线缆被工件剐蹭破损的风险。滑台的行程设置覆盖了常规同工位多规格工件的检测位置范围，无需额外更换安装支架即可完成不同产品的检测位调整，减少产线换型的调试时间。

　　结构上的各连接位置均采用标准紧固件连接，方便后期维护时的拆装更换，易损的导轨滑块部分可直接替换同规格标准件，降低维护成本。在实际使用中，该机构可根据检测需求调整传感器的朝向，既可以实现水平方向的工件到位检测，也能调整安装角度完成工件表面特征、高度差的检测，适配不同的检测工艺要求。
