小型龙门式三轴数控加工设备结构设计

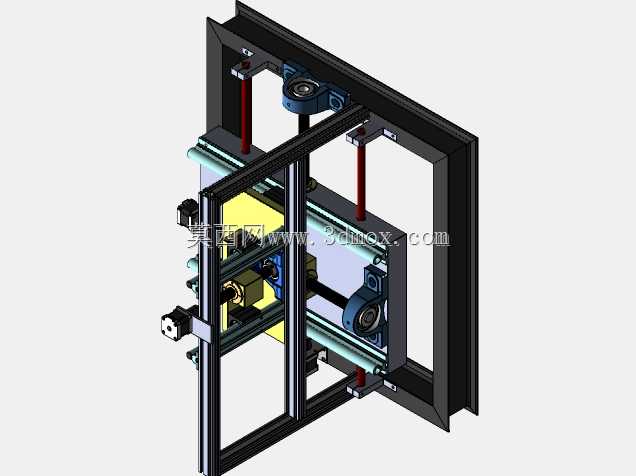

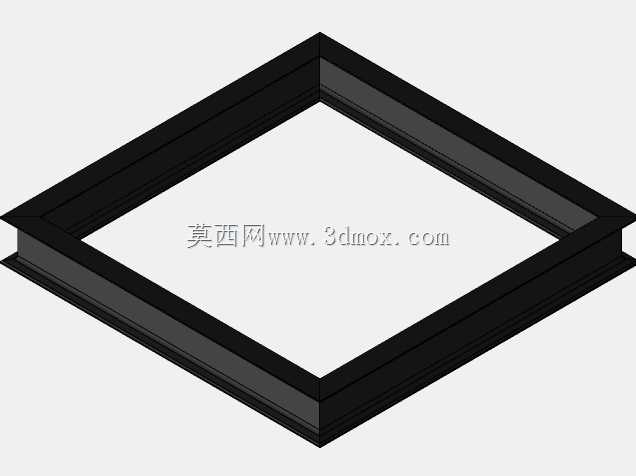

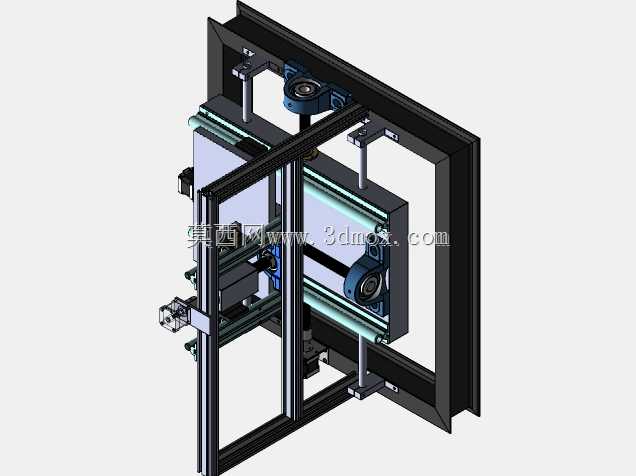

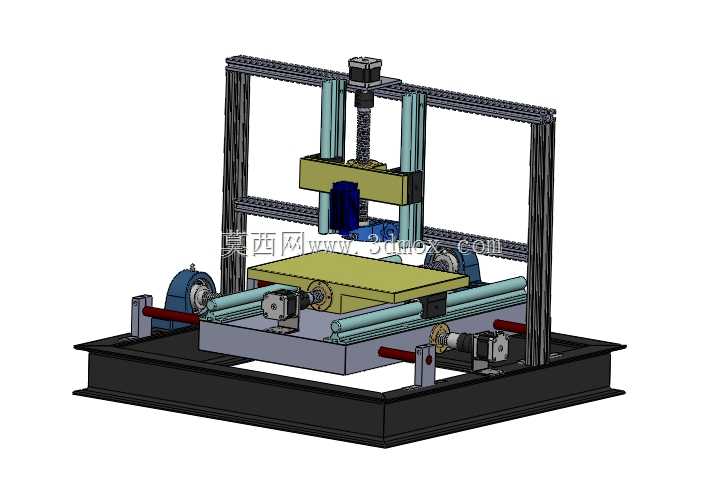

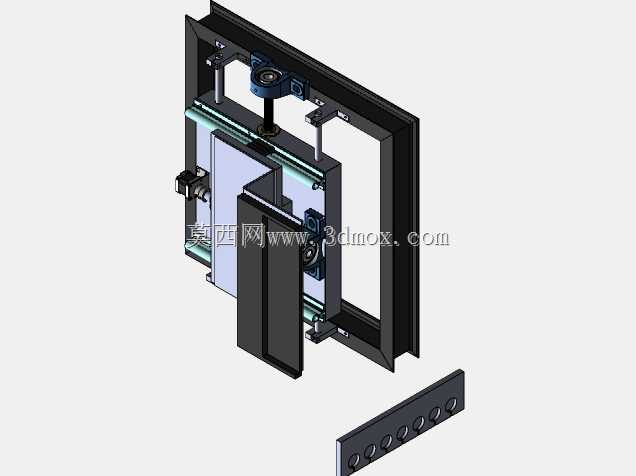

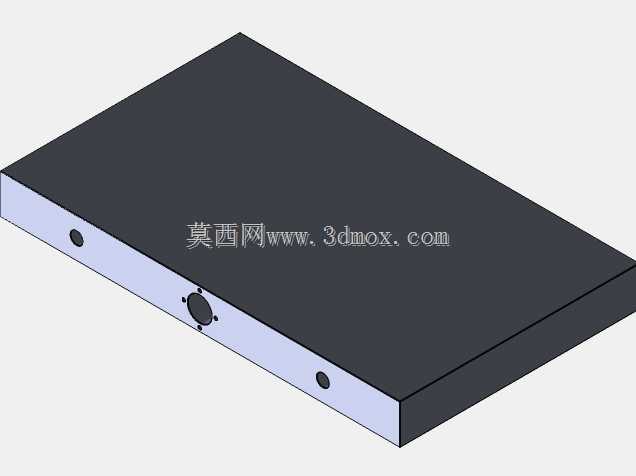

　　这款小型龙门式三轴数控加工设备，主要面向小尺寸工件的精密铣削、钻孔、轻量雕刻加工场景，常见于小型五金零件加工、教学实训、手板样件制作、小型模具粗精加工等工况，适配加工尺寸在行程范围内的铝件、塑料件、软金属及非金属板材，相比大型工业机床占地更小，部署灵活，对车间场地承重、空间高度的要求更低，适合小型加工坊、院校实训车间、企业研发打样部门使用。设备整体采用龙门框架式承载结构，底部为焊接箱型基座，内部预留了电控元件、驱动模块的安装空间，基座上平面加工有安装基准面，用于固定Y向传动组件与工件装夹平台，基座底部预留了地脚安装孔位，可通过调节地脚螺栓调整设备水平，保证加工过程的结构稳定性。Y向传动采用双导轨支撑配合丝杠传动的结构，

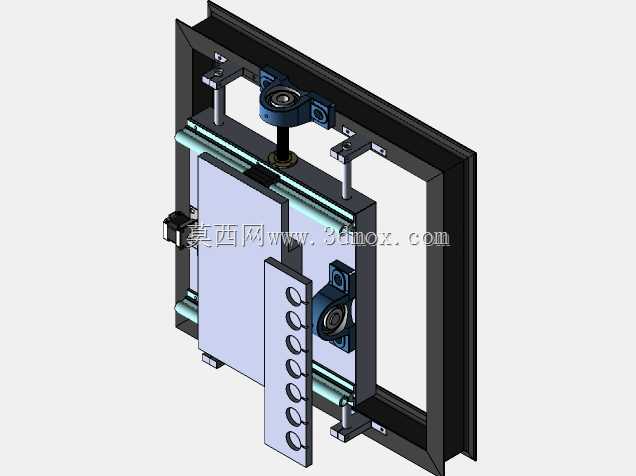

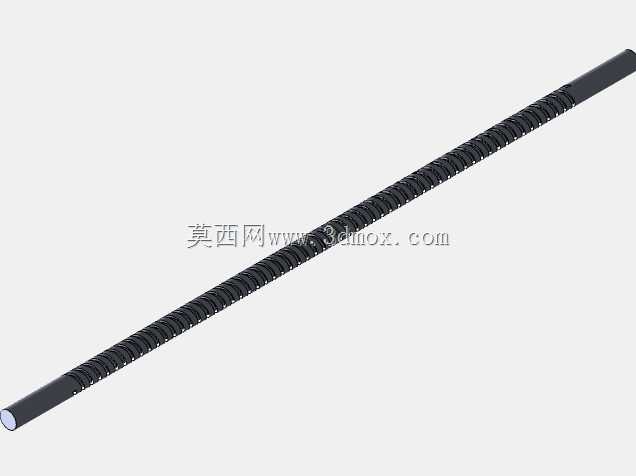

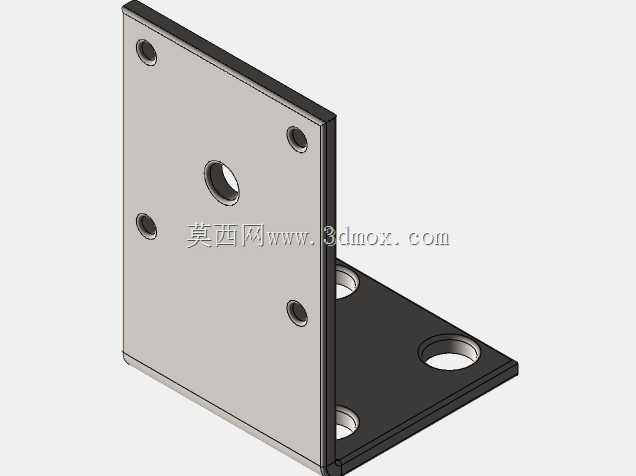

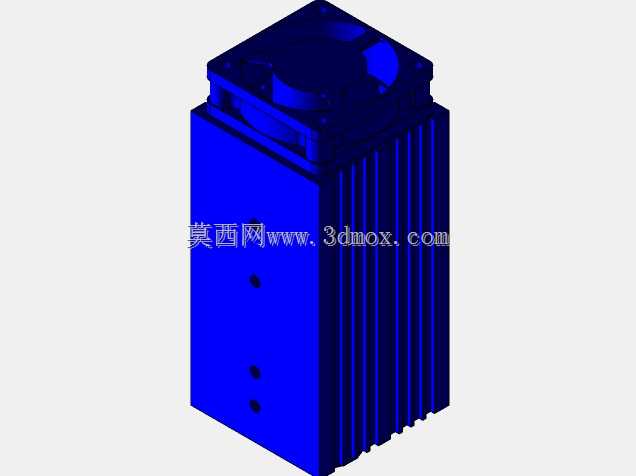

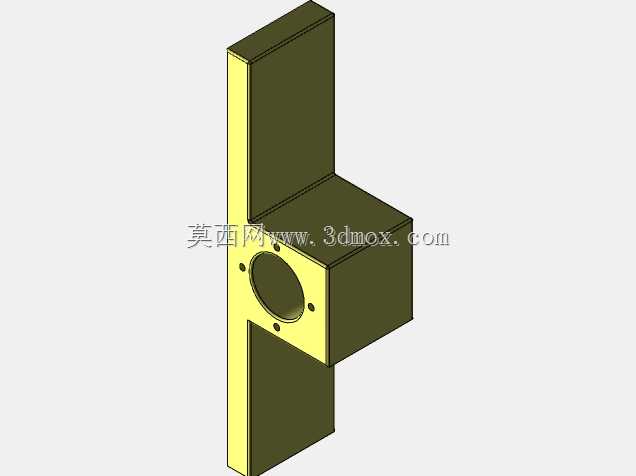

　　两根平行直线导轨分别布置在平台两侧，传动丝杠居中布置，两端通过轴承座固定在基座上，丝杠螺母与移动工作台连接，带动工作台实现前后方向的进给运动，工作台面预留了T型槽结构，方便搭配平口钳、夹具板等工装实现工件的快速装夹定位。X向传动组件安装在两侧的立式立柱支撑上，两根立柱分别固定在基座Y向行程的两端，立柱上布置竖直方向的Z向导轨安装面，X向横梁跨接在两侧Z向滑座上，Z向滑座通过直线导轨与立柱连接，由丝杠驱动实现横梁整体的上下升降，也就是Z向的进给运动，这种结构设计让Z向的承载刚性更好，加工过程中主轴的振动更小。X向滑座安装在横梁的直线导轨上，由X向丝杠驱动实现左右方向的进给，滑座下方预留了主轴安装位，可根据加工需求适配不同功率的电主轴，

　　满足不同材质的切削转速要求。设计过程中对各轴的行程限位做了结构预留，各轴传动端都预留了限位开关的安装位置，避免超程运行造成机械碰撞，同时各导轨副、丝杠副都预留了润滑注油点位，方便日常维护保养时加注润滑脂，降低运动副的磨损速度。整体结构的安装边界控制紧凑，不需要额外的大型混凝土基础，普通硬化车间地面即可部署，各传动组件的安装基准都做了统一的公差设计，装配时可通过基准面打表调整各轴的垂直度、平行度，保证整机的装配精度满足加工要求。
