雕花滚压式传感检测辊结构设计

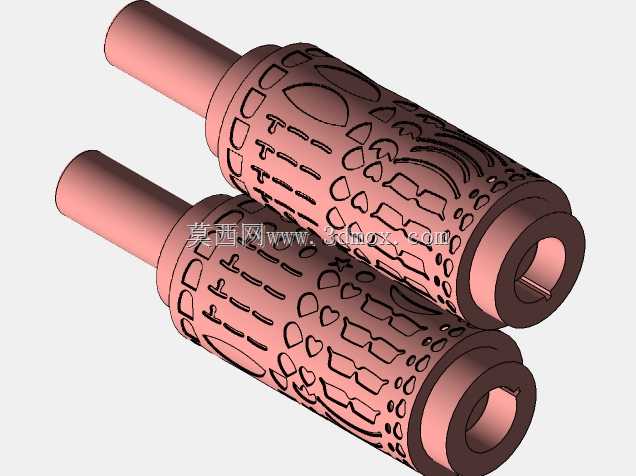

　　该辊体部件主要应用于软质卷材表面压花与同步张力检测的集成工位，常见于包装印刷、皮革压纹、装饰箔材加工等连续生产线中，可在完成材料表面纹理滚压成型的同时，实时反馈辊面接触压力、材料走料张力的波动数据，替代传统分立的压花辊与外置张力传感器的组合布局，缩减工位安装空间，减少多部件同轴装配带来的跳动误差。从结构设计来看，辊体采用中空轴式结构，两端伸出的同轴轴颈用于装配带座轴承，可直接适配现有生产线的辊系安装位，无需额外改动机架的安装孔位；辊身表面的凹凸雕花纹理采用等深蚀刻式设计，纹理凸起高度统一控制在0.8mm，不同纹理单元的排布沿辊身周向均匀错位，避免滚压过程中出现周期性的压痕接版印，同时纹理凹槽的走向兼顾排气需求，

　　防止软质材料压合时窝气产生瑕疵。辊体内部集成应变检测单元，信号走线从一端轴颈的中心通孔引出，避免旋转过程中线缆缠绕，检测信号可直接接入生产线的张力控制系统，实时调整放卷、收卷端的转速差，保证走料张力稳定在工艺要求区间内。设计过程中重点考量了辊体的动平衡性能，所有雕花单元的重量分布沿辊身轴线对称，辊体两端的轴颈同轴度公差控制在0.02mm以内，适配最高120m/min的线速度运行要求，不会因高速转动产生异常振动。安装边界方面，辊体总长度适配幅宽1200mm以内的卷材加工设备，两端轴颈直径为35mm，可匹配标准UCP207型带座外球面轴承，辊身工作段直径为120mm，安装时需保证与对压钢辊的轴线平行度误差不超过0.03mm/m，

　　压合间隙可根据加工材料的厚度在0-2mm范围内调整。辊身表面采用硬质铜合金材质，兼顾纹理成型的精细度与耐磨性能，长期使用后纹理磨损可通过二次蚀刻修复，无需整体更换辊体，降低产线维护成本。在实际选型应用中，该部件可直接替换原有同规格的普通压花辊，无需额外加装传感检测支架，改造周期短，适配多数现有软质卷材加工设备的升级需求，尤其适合对张力控制精度要求较高的薄型材料压花工序，可有效减少材料拉伸变形、压纹深浅不均等工艺问题。
