双孔连接式传动连杆结构三维数模

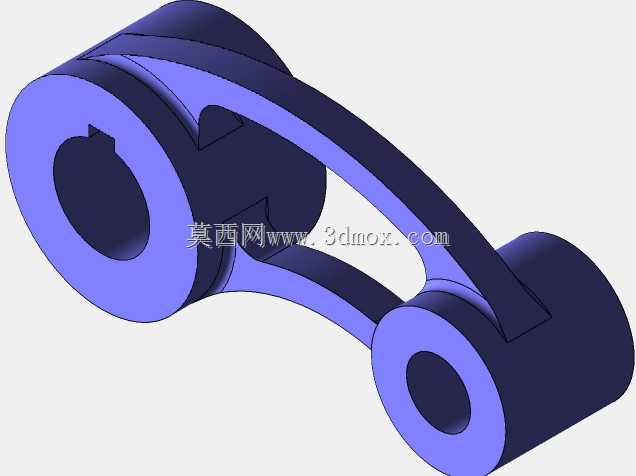

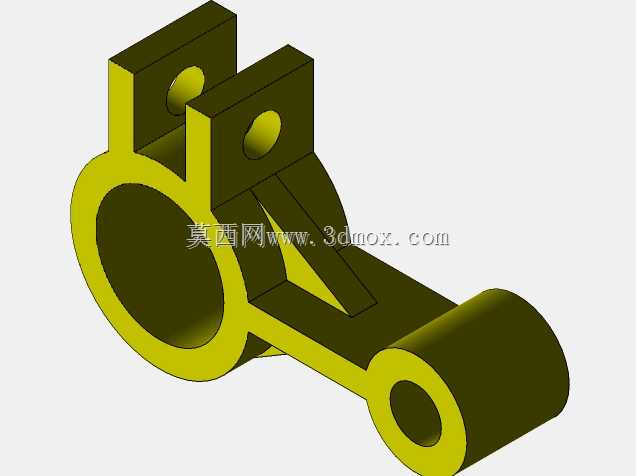

　　该零件属于机械传动系统中的铰接式连接构件，主要应用在需要往复摆动传动、定行程力传递的设备结构中，常见于轻工自动化输送线的摆臂机构、小型压力设备的曲柄传动单元、农用机械的联动操纵结构以及专用工装夹具的夹紧联动部位，核心作用是在两个固定铰接点之间传递既定行程的摆动力，同时保证传动过程中结构无多余窜动、受力路径均匀。从结构设计来看，零件两端为同轴度要求较高的铰接孔位，其中大端孔内设置有键槽结构，用于和驱动轴通过平键实现周向固定，避免传动过程中轴与孔之间出现相对转动打滑，大端孔的壁厚经过受力核算，在承受周期性交变载荷时不会出现应力集中导致的开裂，孔的端面做了微小的倒角处理，既方便装配时轴件的导入，也能去除机加工产生的锐边毛刺，

　　避免装配过程中划伤操作人员或配合零件表面。连接臂部分采用变截面的弧形过渡结构，而非等截面直臂设计，这种设计思路是在保证整体结构强度的前提下，尽可能去除非受力区域的多余材料，降低零件自身重量，同时弧形的轮廓可以避开传动路径上的其他相邻零部件，避免运动过程中出现结构干涉。小端的铰接孔用于连接从动侧的销轴，孔的内径尺寸与大端孔按照传动比对应的摆臂长度做匹配，两孔的中心距是该零件最核心的安装尺寸，直接决定了从动端的摆动行程范围，安装时需要保证两孔的轴线平行度误差控制在机械设计手册对应的公差范围内，否则会在传动过程中产生额外的侧向力，加速铰接位置的衬套或轴承磨损。零件的整体外形没有多余的装饰性结构，所有轮廓面均服务于受力传递与安装避让需求，

　　臂身的厚度根据额定传递扭矩做了对应设置，在承受最大工作载荷时臂身的挠度变形量控制在允许范围内，不会因为变形导致传动卡滞。在实际装配场景中，大端通常配合铜套或滚动轴承安装在固定机架的驱动轴上，小端通过销轴与从动摆杆或执行构件连接，运动过程中零件绕大端轴线做定角度往复摆动，将驱动轴的旋转扭矩转化为从动端的直线或摆动输出，整个结构的受力路径从大端键槽位置传入，经过弧形臂身均匀分散后传递到小端孔位，过渡位置的圆角设计有效降低了应力集中系数，提升了零件的疲劳使用寿命，能够适应长期周期性往复运动的工作工况。
