数控等离子切割机床床身结构设计

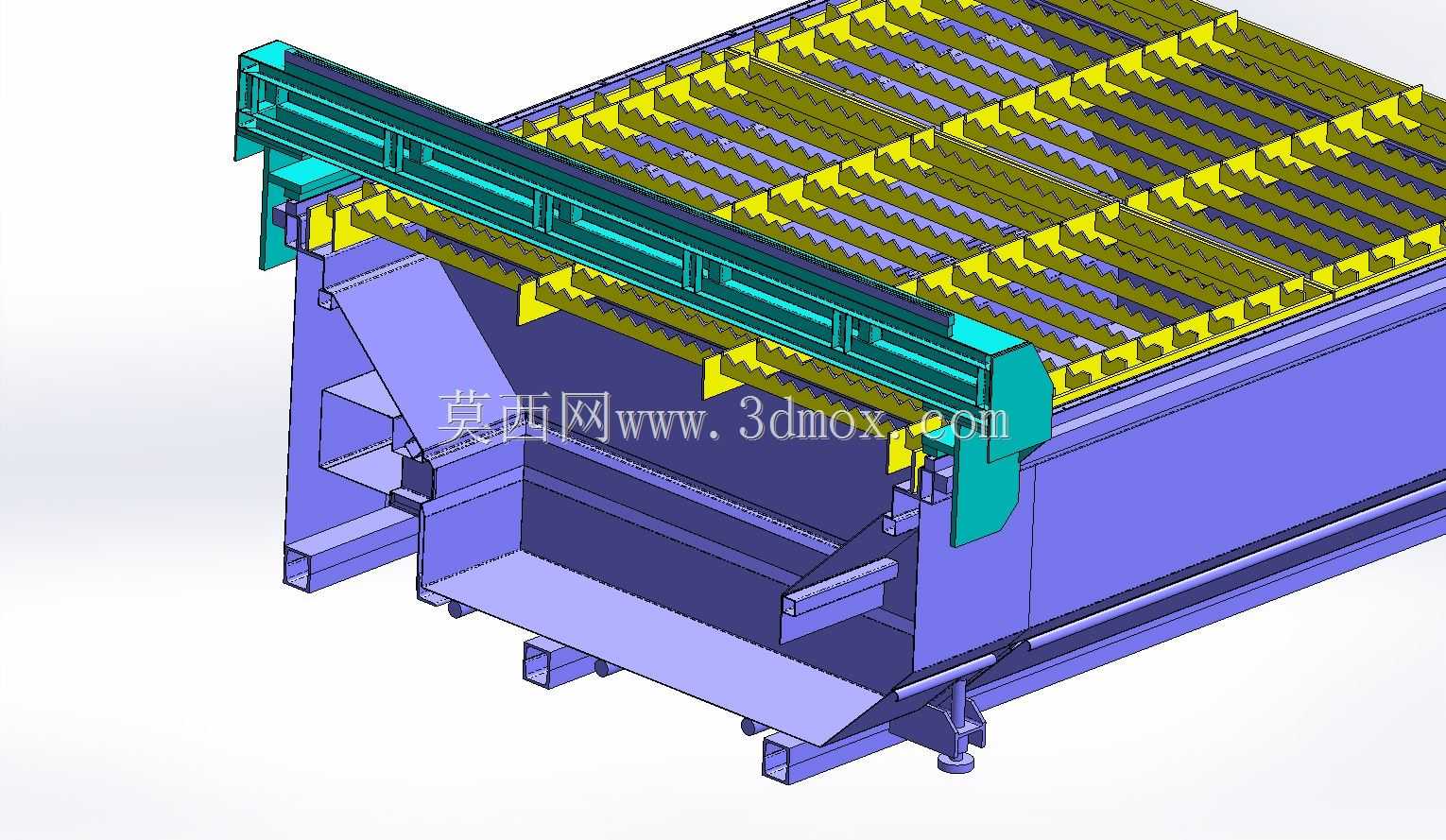

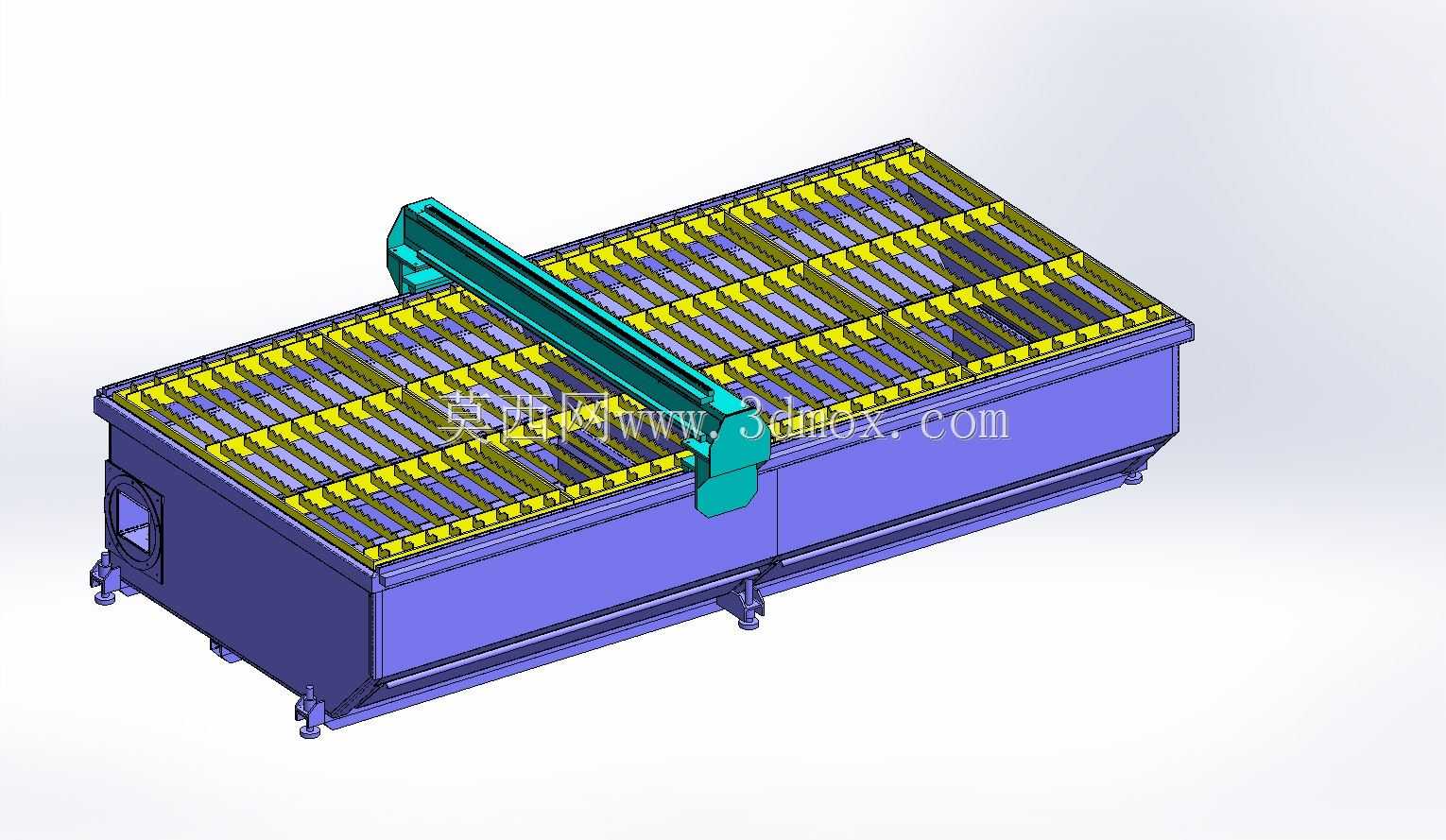

　　作为数控等离子切割设备的核心承载基础件，该床身结构直接决定整机运行稳定性与长期加工精度保持性，在金属板材下料、钢结构件预制、工程机械板材加工、船舶板材套料切割等场景中，床身的刚性、抗热变形能力是影响切割面质量、易损件寿命的核心因素。从结构设计逻辑来看，该床身采用整体焊接式箱型梁框架布局，主承载梁沿切割进给方向通长布置，横向辅助支撑梁按等间距排布，兼顾纵向承载刚性与横向抗扭性能，避免大跨距下横梁进给过程中床身产生微幅形变，导致切割轨迹出现偏差。床身上部设置的栅格支撑结构，采用可拆卸式条板设计，既能够承托不同厚度的待切割板材，又可让切割过程中产生的熔渣、废料直接落入下部集渣腔，减少熔渣堆积对支撑面平整度的影响，

　　栅格条的安装槽位预留了磨损后快速更换的余量，无需整体拆卸床身即可完成维护。考虑到等离子切割过程中会产生大量高温热辐射、飞溅熔渣，床身主体板材选用低合金结构钢焊接成型，关键受力焊缝采用连续满焊工艺，焊后整体去应力退火处理，消除焊接残余应力，避免设备长期使用过程中出现应力释放导致的床身变形，影响导轨安装面的平面度。床身两侧预留的直线导轨安装基准面，在设计时严格控制平面度与平行度公差，安装面加工粗糙度满足导轨锁紧要求，同时预留了齿条安装的定位台阶，保证进给传动系统的装配精度，减少传动间隙带来的进给误差。床身底部设置的可调式支撑脚，可在设备安装现场根据地面平整度调整水平，调整范围覆盖常规工业地坪的平整度偏差，无需额外制作复杂安装基础，

　　降低现场部署成本。床身下部的集渣区域采用斜坡式设计，引导切割产生的氧化渣、废料向排渣口汇集，方便日常清理作业，减少积渣对床身本体的热侵蚀，延长整体使用寿命。在安装边界设计上，床身整体宽度适配常规幅面板材的上料需求，长度方向可根据不同加工行程需求做模块化拼接延伸，各拼接段采用定位销+高强度螺栓锁紧，保证拼接后的整体刚性与基准面一致性，无需二次加工即可满足长行程切割设备的装配要求。床身侧面预留的除尘接口安装位，可匹配不同风量的除尘系统，将切割过程中产生的烟尘直接从栅格间隙抽走，改善作业现场环境，接口位置的设计避开了主受力梁区域，不会对床身整体刚性造成削弱。
