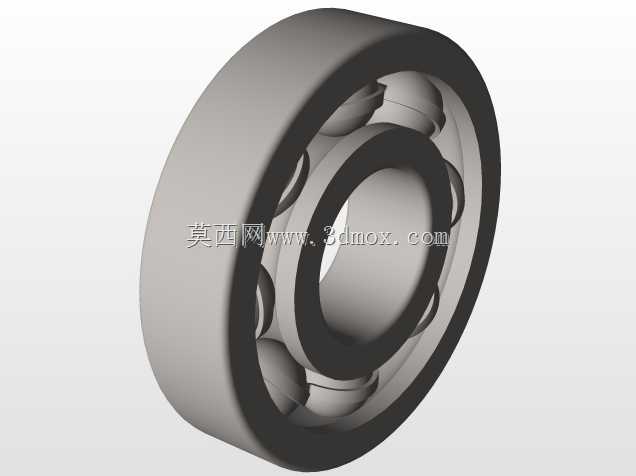

深沟球滚动轴承机械结构三维建模

　　作为回转传动系统里应用覆盖度最广的基础支撑部件，这类滚珠轴承的设计核心是在低摩擦损耗的前提下，为轴类零件提供稳定的径向支撑，同时可承受一定比例的轴向载荷，适配多数中低速、中等载荷的工业传动场景。从三维建模的结构逻辑来看，该模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动钢球、保持架，建模过程中严格遵循滚动轴承的通用配合逻辑，内圈与轴颈采用基孔制过渡配合，外圈与轴承座孔采用基轴制间隙配合，保证装配后内圈可随轴同步回转，外圈固定于座孔内提供稳定支撑，滚动体沿内外圈的滚道做纯滚动运动，保持架则均匀分隔每颗钢球，避免滚动体之间直接接触产生额外摩擦与磨损。从实际应用场景出发，这类轴承广泛出现在中小型电机输出轴、输送机托辊、

　　机床进给机构、家用电机、汽车传动辅助部件等位置，不同应用场景下对轴承的径向游隙、密封形式有差异化要求，本次建模还原的是开式无密封的基础款结构，可在此基础上拓展添加防尘盖、接触式密封圈等衍生结构，满足不同工况的防护需求。设计建模过程中，滚道的曲率半径取值是核心参数，通常滚道曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，既降低回转摩擦阻力，又能保证接触应力处于材料许用范围内，避免长期运转出现滚道点蚀失效。安装边界层面，该类轴承的轴向定位通常依靠轴肩与轴承座孔的挡肩实现，建模时已预留出轴肩、挡肩的配合参考面，内圈端面、外圈端面的平面度公差参考通用轴承精度等级设置，可直接用于装配体的干涉检查、运动仿真环节。

　　钢球的数量与直径匹配对应轴承型号的尺寸系列，保持架采用浪形冲压结构，兜孔间隙设置合理，既可以约束钢球的周向位置，又不会对钢球的自转产生额外卡滞。在设备选型配套时，这类轴承的选型依据主要是轴颈直径、额定动载荷、极限转速，三维模型的尺寸参数完全对应通用深沟球轴承的尺寸规范，可直接调用到各类传动装配体中，无需反复调整配合尺寸，能大幅缩短结构设计阶段的零件建模周期，也可用于教学演示环节，直观展示滚动轴承的内部结构与运动原理，帮助初学者理解回转支撑部件的工作逻辑。
