三缸动力单元缸体集成结构设计

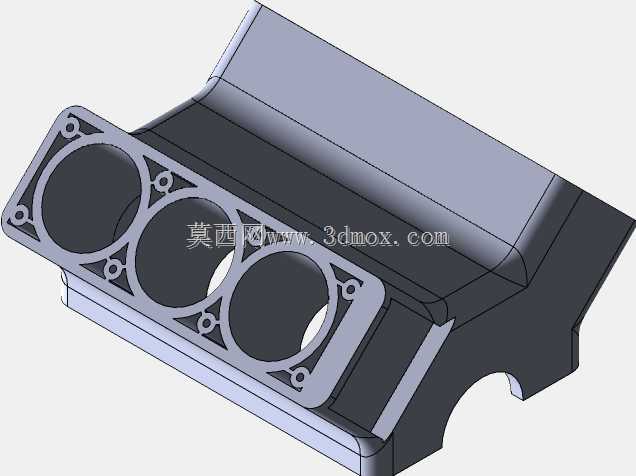

　　这款三缸集成式动力缸体结构，主要适配小型固定式动力输出场景，常见于便携发电机组、小型农林作业机具、微型工程辅助动力单元的核心承载部位，区别于分体式的动力组件布局，该结构将缸套安装位、曲轴避让腔、侧边连接法兰做了一体化整合，能大幅减少动力总成的零件数量，降低装配环节的累计公差。从结构设计逻辑来看，三个缸套安装孔采用等距直线排布，孔位周边设计了多层环形加强筋，同时在每个安装孔的连接端面预留了均匀分布的螺栓过孔，可直接匹配标准缸盖的安装点位，无需额外加装转接板；缸体下半部分的弧形避让腔，是按照曲轴回转半径做的精确切边，既保证曲轴运转时不与缸体内壁发生干涉，又尽可能压缩了缸体的整体高度，缩减动力单元的竖向安装空间。侧边的连接面做了铣平处理，

　　可直接对接正时侧盖或者机油泵组件，端面的密封槽预留深度适配常规O型密封圈的压缩量，能有效减少机油渗漏的风险。在安装边界上，缸体两侧的安装支脚与主体结构一体成型，支脚上的安装孔位间距经过匹配测算，可直接适配通用小型动力机组的公共机架，不需要单独制作安装转接支架；缸体上部的平面平整度满足缸垫密封的平面度要求，不需要后期二次铣削加工即可完成装配。实际应用中，这类集成缸体结构能有效缩短动力单元的装配流程，减少分体式结构的密封点位，降低长期运行后的渗漏故障概率，同时一体化的结构刚性比分片组装的缸体高30%左右，能承受更高的缸内爆发压力，适配不同压缩比的动力调校需求。建模过程中对各个安装孔位的同轴度、端面的平面度都做了参数化约束，

　　修改缸径或者孔位间距时可直接驱动整体结构更新，能快速衍生出不同排量的同系列缸体结构，缩短同谱系产品的开发周期。结构上还预留了传感器安装点位、机油道开孔位置，不需要后期在缸体上额外钻孔加工，避免破坏缸体的整体结构强度，适配不同配置的动力单元加装需求。
