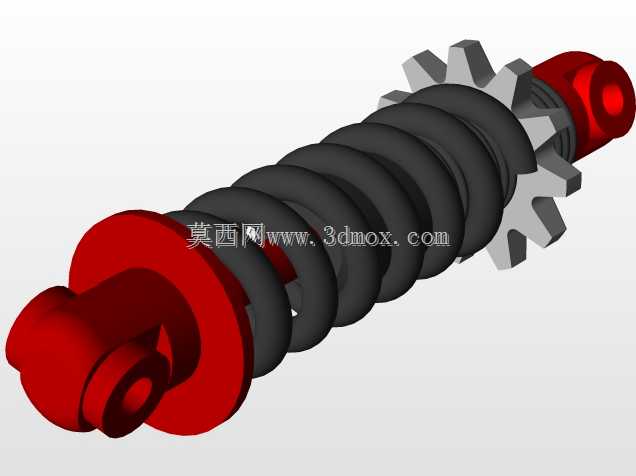

摩托车后悬架减震缓冲构件结构设计

　　这款构件主要应用于两轮摩托车的后悬架承载系统，安装位置介于车架后摇臂与主车架承托点之间，核心作用是过滤路面颠簸传递的竖向冲击，避免轮端跳动直接传导至驾乘位，同时在车辆加减速、过弯侧倾时提供足够的支撑刚度，抑制车身多余的俯仰与侧倾晃动。从结构设计逻辑来看，构件采用圆柱螺旋压缩弹簧作为弹性储能元件，弹簧两端的安装座做了限位翻边处理，能避免弹簧在大行程压缩时出现径向窜动脱出的问题；端部的连接结构采用吊耳式铰接设计，铰接孔内预留了衬套安装空间，可适配橡胶衬套或金属衬套的压装，既能够补偿安装位的微小角度偏差，也能过滤一部分高频细碎振动。构件中部的阻尼芯轴与弹簧同轴布置，芯轴两端的连接头分别对应上下安装点，上端的调节齿结构可用于调整弹簧预紧力，

　　适配不同载重状态下的悬架高度需求，不同齿数对应的预压量差值经过测算，可覆盖单人骑行、双人载物两种常用工况的刚度匹配要求。从安装边界来看，构件的整体长度适配常规125cc到250cc排量跨骑摩托车的后悬架安装距，两端铰接孔的孔径符合通用摩托车悬架的连接尺寸标准，不需要额外改装安装位即可直接替换同规格原厂构件；弹簧的外径尺寸经过校核，在最大压缩行程下不会与周边的后摇臂、挡泥板等部件发生运动干涉，弹簧的线径与圈数匹配对应车型的后轴载荷，不会出现刚度不足导致的打底问题，也不会因为刚度过高损失滤震舒适性。在实际建模过程中，各部件的配合公差按照机械加工常用的间隙配合标准设定，弹簧的螺旋升角、端部并圈磨平结构都按照实际加工工艺还原，铰接部位的圆角处理也对应实际锻件的工艺特征，能够直接用于结构受力仿真、装配干涉检查，也可作为改装件选型的参考依据。
