多香型智能香氛扩散装置结构设计

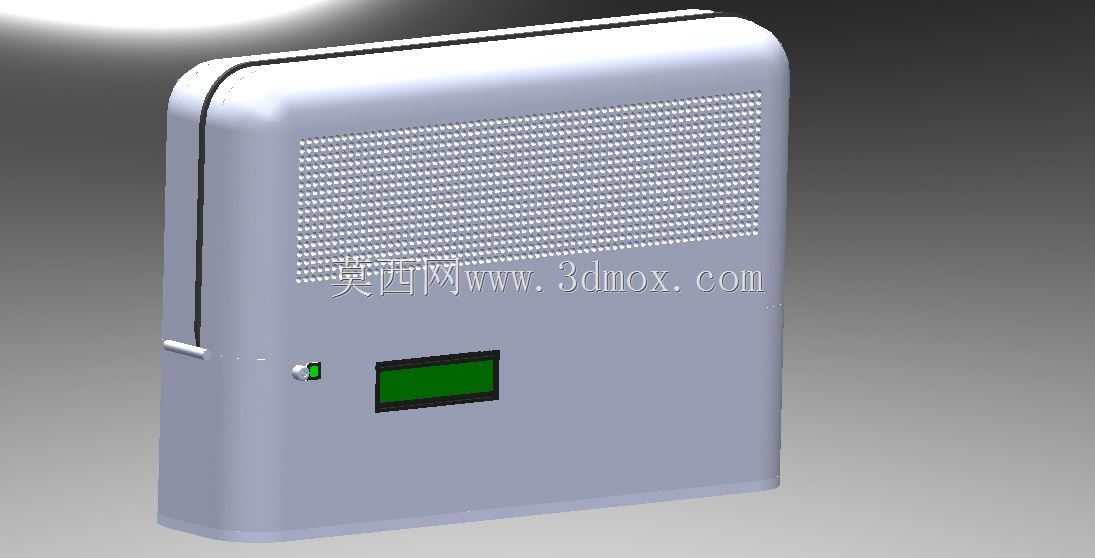

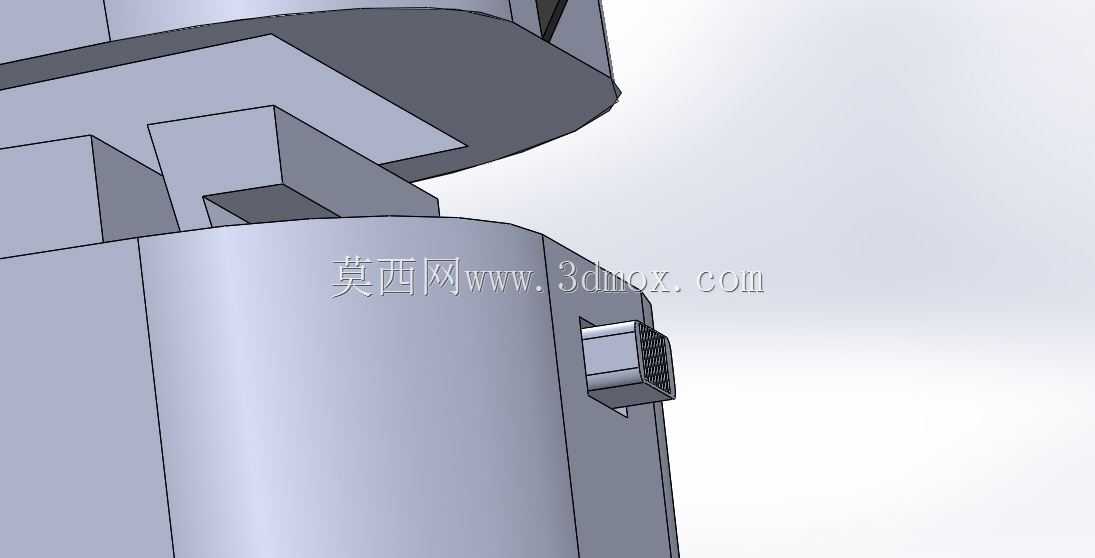

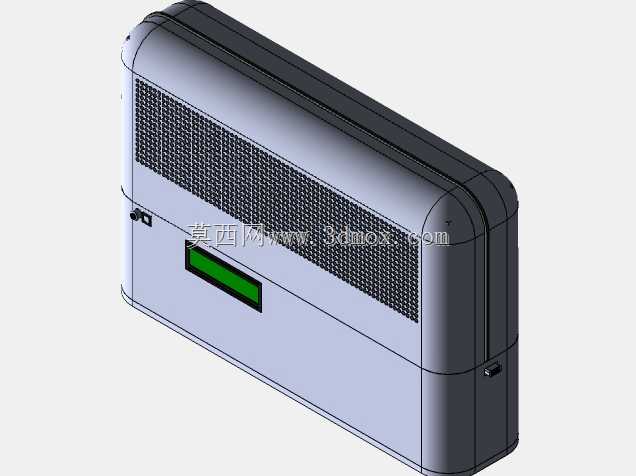

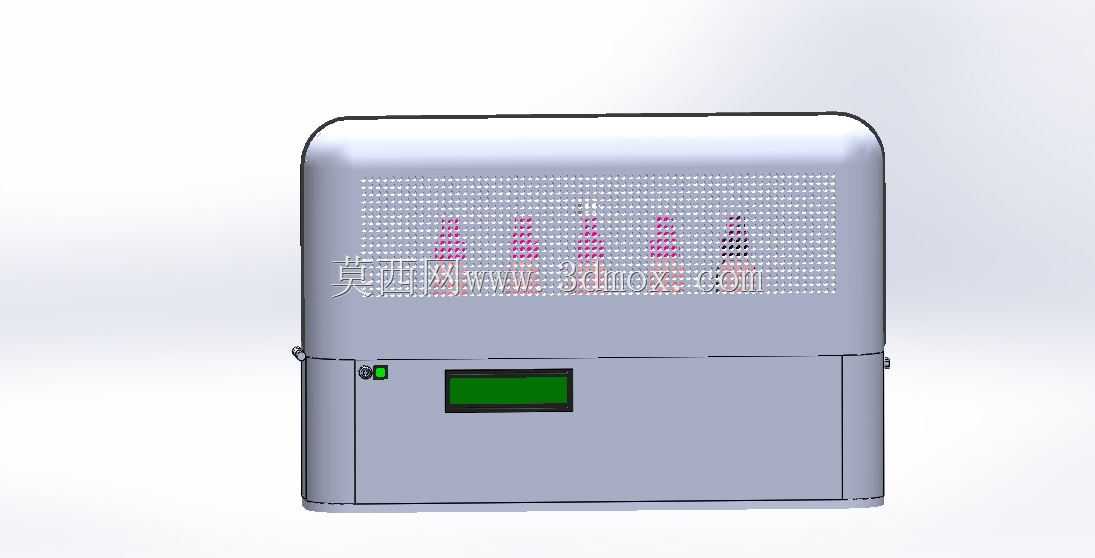

　　这款智能香氛扩散装置主要面向家居、小型商用空间的空气异味改善与氛围营造场景，可放置在客厅、办公区、小型门店等区域，替代传统手动按压式空气清新产品，实现香氛释放的自动化、精准化控制。从结构设计逻辑来看，整体采用立式主机搭配卧式储香底座的分体组合形态，立式主机侧部设置大面积格栅出风区域，内置风道组件可将雾化后的香氛分子均匀扩散至周边空间，卧式底座承担储香、动力传输、控制交互的核心功能，二者通过卡扣结构实现定位连接，装配间隙控制在0.2mm以内，保证外观整体性的同时便于后期拆装维护。底座内部预留五个独立储香瓶安装位，可同时容纳五种不同香型的香氛液，满足不同场景下的香型切换需求，每个储香位设置定位卡槽，避免瓶体在摇臂移动过程中出现偏移错位。

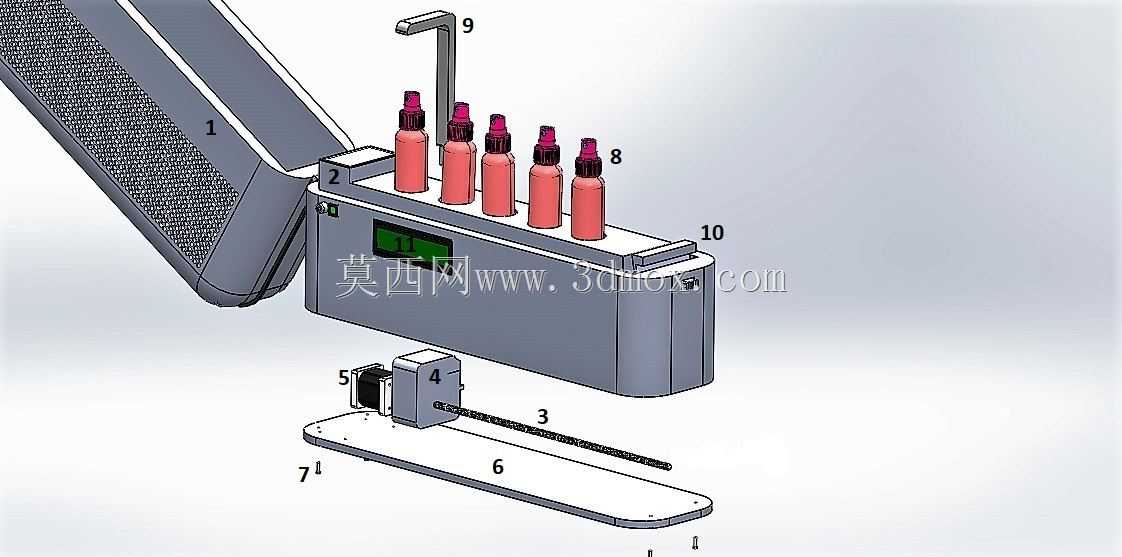

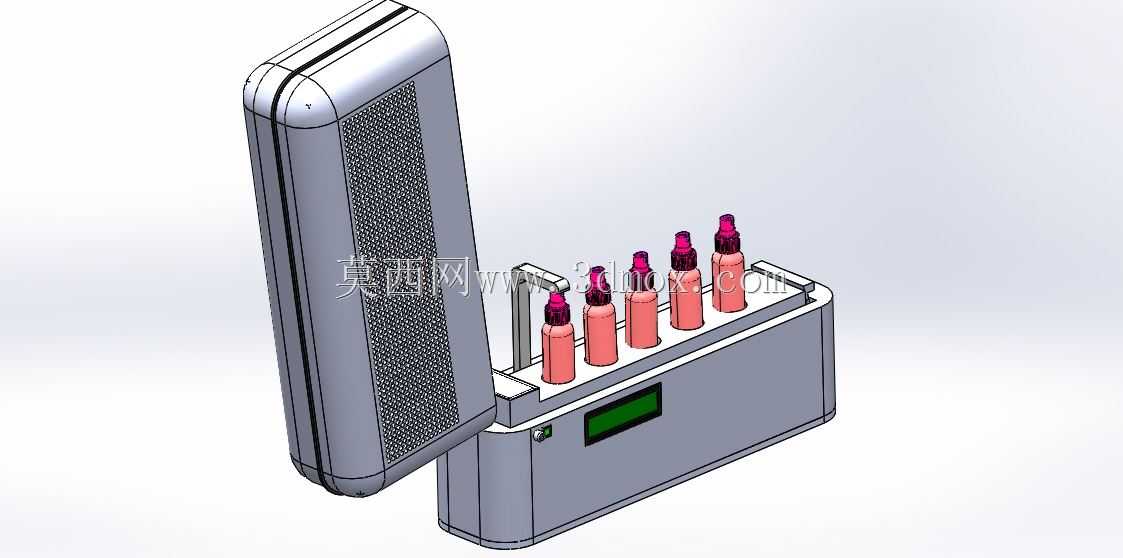

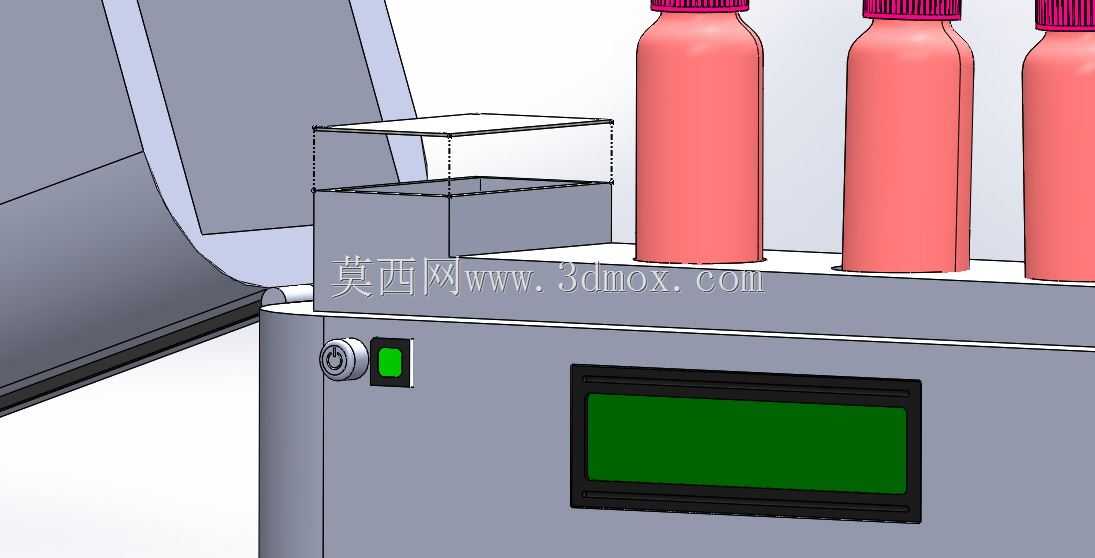

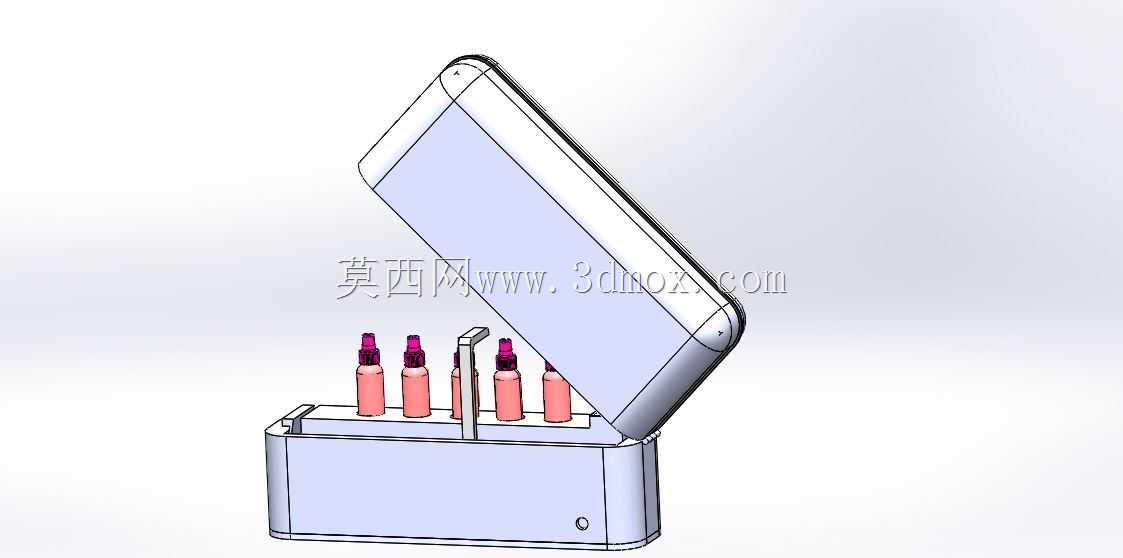

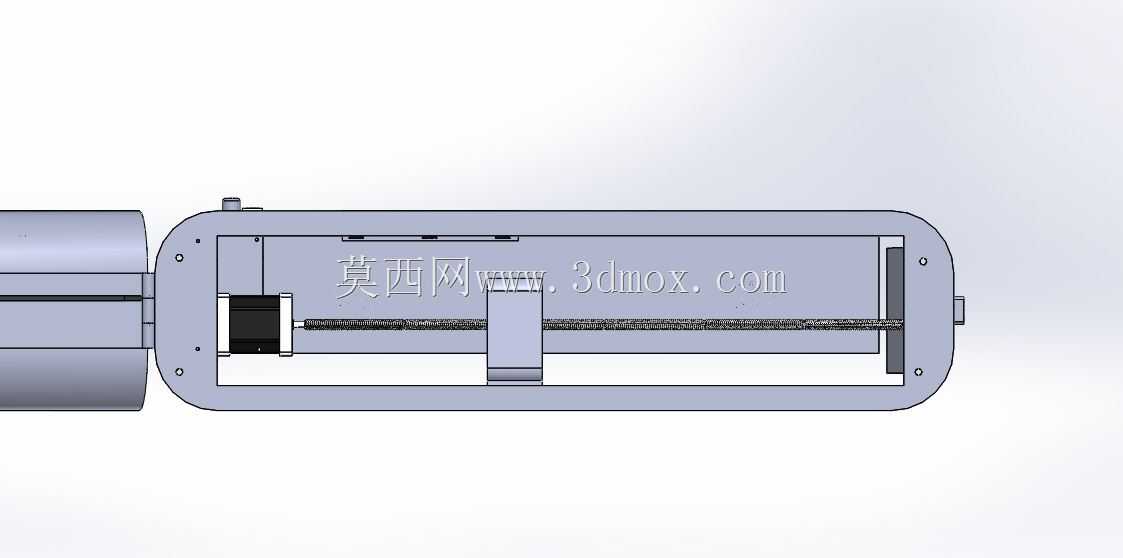

　　动力传输部分采用步进电机搭配齿轮组的驱动方案，步进电机固定在底座控制腔的安装柱上，输出轴与齿轮箱输入端连接，齿轮箱将电机的旋转运动转换为摇臂组件沿Y轴的直线往复运动，摇臂端部搭载喷雾组件，可精准移动至对应储香瓶的上方位置，完成吸液、雾化、喷射的整套动作，齿轮组的传动比经过匹配计算，可保证摇臂移动的定位精度控制在0.5mm以内，避免出现对位偏差导致的香氛液滴漏问题。控制部分集成在底座前端的腔体内，正面嵌入LCD交互屏，可显示当前工作香型、剩余液量、工作模式等信息，设备支持与移动端应用建立通信连接，用户可通过移动端自定义香型切换逻辑、喷雾时长、工作时段等参数，无需手动操作设备即可完成功能调整。上盖与底座之间采用铰链接合结构，

　　搭配锁止组件实现闭合后的固定，需要补充香氛液或维护内部组件时，可直接掀开上盖操作，无需拆解整体外壳。底座底部设置四个防滑胶垫安装位，可搭配硅胶胶垫提升设备放置在光滑台面的稳定性，整机的外形尺寸适配常规家居台面的摆放空间，立式主机的高度不会遮挡桌面其他物品，底座的占地面积与常规纸巾盒相当，不会占用过多台面空间。设计阶段对内部走线空间做了预留，控制板与电机、喷雾组件、显示屏之间的走线槽沿底座内壁布置，避免运动部件运行过程中剐蹭线路造成故障，整体结构为概念验证阶段的方案，各部件的壁厚、加强筋位置均做了初步优化，可根据实际开模需求做进一步的参数调整，也可根据控制方案的迭代适配不同规格的微控制器硬件。
