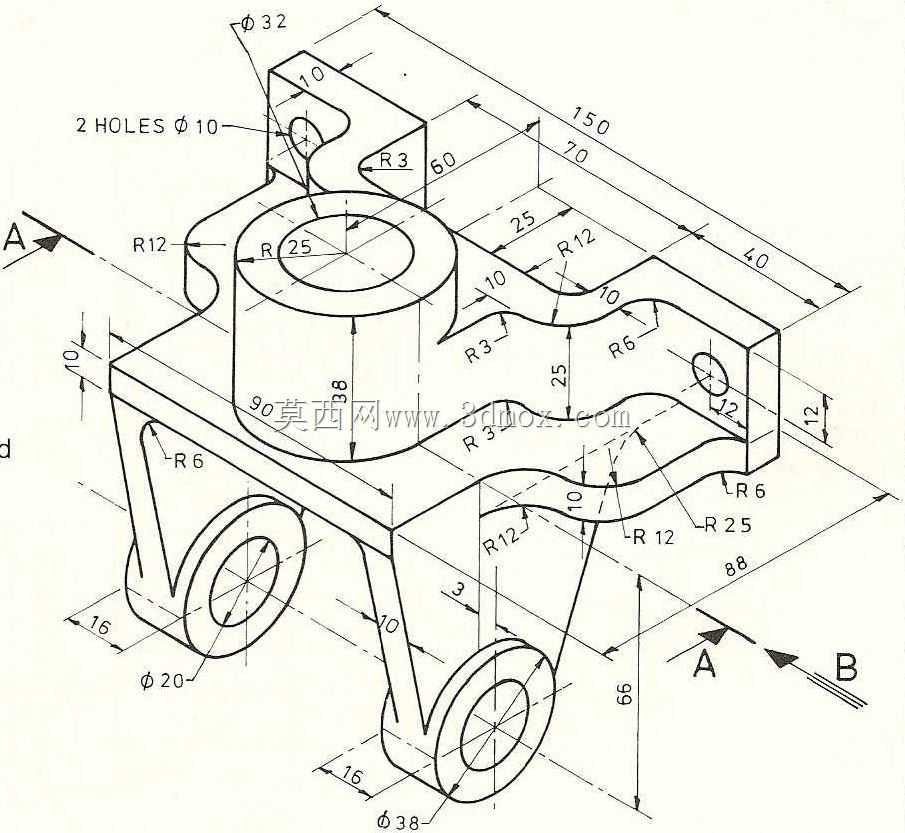

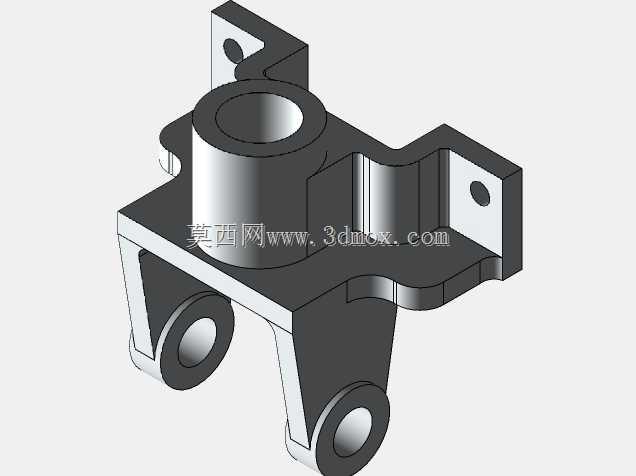

锥齿轮传动配套支撑固定支架结构

　　在各类需要改变传动轴线方向的机械传动场景中，锥齿轮的安装定位精度直接决定了整套传动机构的运行平稳性与使用寿命，这款锥齿轮支架正是为匹配正交锥齿轮副的安装需求设计的专用支撑构件。从实际应用场景来看，这类支架广泛出现在小型动力传输单元、精密仪器传动模块、自动化设备转向传动段中，承担着固定锥齿轮轴系、保证两啮合锥齿轮轴线交点位置精度、承载传动过程中径向与轴向载荷的核心作用。

　　设计过程中首先要匹配锥齿轮副的啮合参数，支架上的轴承安装孔位同轴度、两安装孔的轴线垂直度公差需要严格控制在机械设计手册对应精度等级范围内，避免因安装偏差导致锥齿轮啮合出现偏载、齿面磨损加剧、传动噪音过大的问题。支架的主体结构采用一体式刚性设计，安装基面设置有定位止口与螺栓过孔，能够直接与设备的安装基座贴合固定，减少装配时的调整工作量；支撑臂的厚度根据传动额定载荷做了加强处理，在保证整体刚性的前提下尽可能去除非受力区域的多余材料，兼顾结构强度与轻量化需求。

　　从安装边界来看，支架的整体外轮廓尺寸适配常用规格的直齿锥齿轮、弧齿锥齿轮安装空间，轴承位的尺寸匹配标准深沟球轴承或者圆锥滚子轴承的安装尺寸，能够兼容不同载荷等级的轴系配置。支架上还预留有润滑通道的安装位置，可根据使用需求加装注油嘴，为啮合齿面与轴承部位提供润滑介质通路，延长组件的维护周期。在实际选型使用时，需要先确认待安装锥齿轮副的轴间距、轴径、传动载荷参数，匹配支架的安装孔位尺寸与承载能力，装配时需要先以支架定位基面为基准，调整两轴系的啮合侧隙与接触斑点位置，确认啮合状态符合要求后再完全紧固安装螺栓，避免运行过程中出现支架移位导致的传动故障。这类支架的结构设计没有多余的冗余特征，所有的结构面都服务于安装定位、载荷承载、装配便利性这几个核心需求，能够有效降低锥齿轮传动单元的装配难度，提升整套传动机构的运行可靠性。
