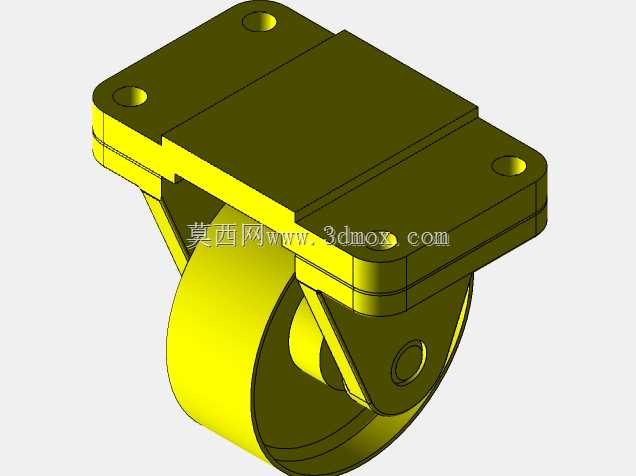

重载定向平板安装工业脚轮结构设计

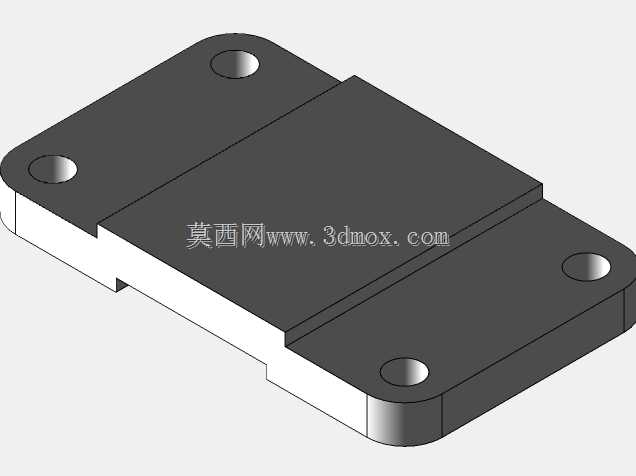

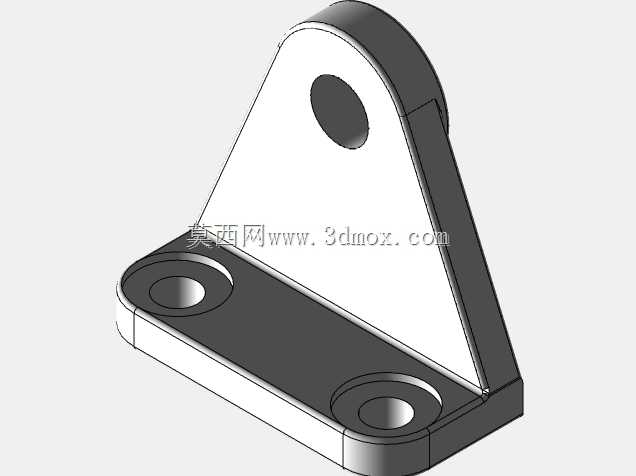

　　这款定向脚轮的结构设计，核心围绕工业场景下的重载平稳移动需求展开，在车间周转工装、重型设备移动机架、仓储物流载具的底部支撑场景中，这类脚轮是决定设备移动顺畅度与承载可靠性的核心部件。从结构布局来看，安装板采用四角带沉孔的矩形平板设计，沉孔深度刚好匹配常用内六角圆柱头螺栓的头部高度，安装后螺栓头部不会突出安装板表面，避免与设备底部的其他结构产生干涉，四个安装孔的孔位间距遵循通用工业脚轮的安装尺寸规范，可直接替换同规格的传统脚轮，无需对设备底部的安装基座做二次改孔加工。支架部分采用一体化折弯加三角加强筋的结构，轮架与安装板的连接位置做了满焊过渡处理，三角加强筋分别布置在轮架的两侧受力方向，可抵消设备移动过程中产生的侧向冲击力，

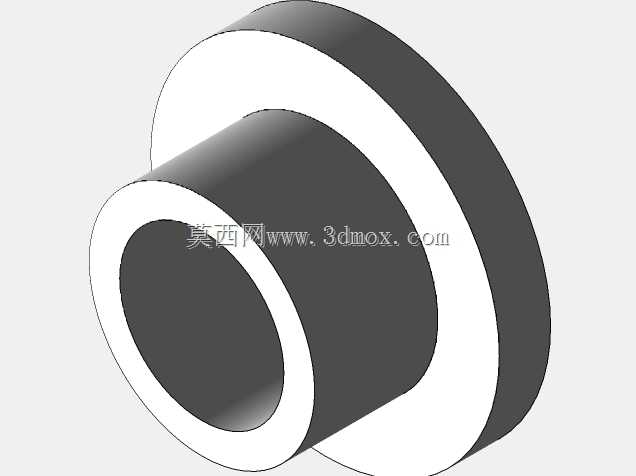

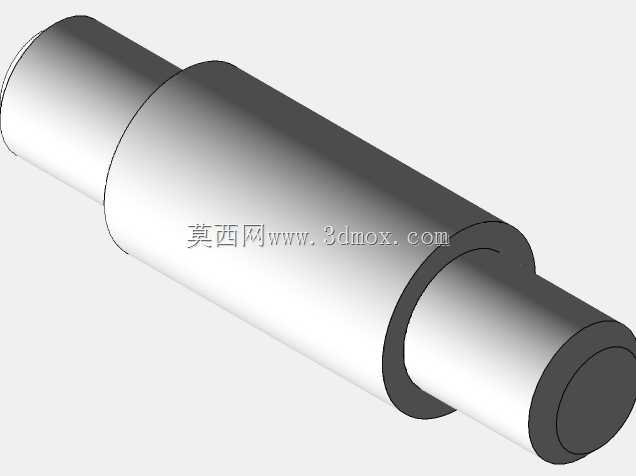

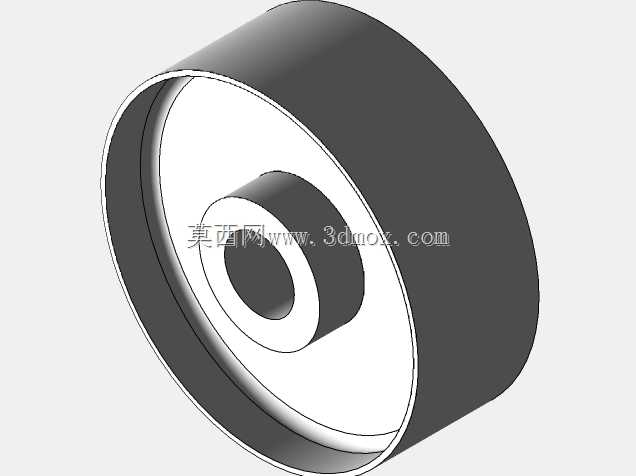

　　避免长期重载使用后支架出现开焊、变形的问题。滚轮采用宽幅圆弧面设计，轮面与地面的接触宽度经过受力核算，在额定承载工况下，轮面的单位面积压强控制在常用环氧地坪、水泥地面的承压阈值以内，不会在车间地坪表面留下压痕，圆弧过渡的轮缘设计在经过地面小缝隙、微小凸起障碍时，不会出现卡滞、硬冲击的情况，可顺畅通过车间常见的地面接缝、电缆沟盖板缝隙等场景。轮体与支架的连接采用通轴加轴套的结构，轴套选用自润滑耐磨材质，日常使用无需定期加注润滑脂，可降低后期维护的工作量，通轴两端采用卡簧限位结构，避免设备在颠簸路面移动时轮轴窜动脱出。从安装边界来看，安装板的平面度控制在0.2mm以内，与设备底部安装面贴合时不会出现间隙，保证螺栓锁紧后受力均匀，

　　整体的安装高度适配多数工业设备的底部离地间隙要求，不会因为脚轮高度过高导致设备整体重心上移，影响移动过程中的稳定性。设计过程中特意将轮架的转动间隙做了严格控制，定向行走时不会出现左右摆偏的问题，长距离直行推移载具时无需频繁修正方向，适合在生产车间的直线通道内做长距离物料周转使用。轮体的材质选用兼顾耐磨与减震性能的配方，在金属切屑较多的机加工车间使用时，少量切屑卡入轮面与支架间隙也不会造成轮体卡停，日常清理仅需用毛刷扫去表面积屑即可，维护难度极低。
