三角支撑式带耳轴承安装座结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:583441
  • 三角支撑式带耳轴承安装座结构设计
  • 三角支撑式带耳轴承安装座结构设计
  • 三角支撑式带耳轴承安装座结构设计

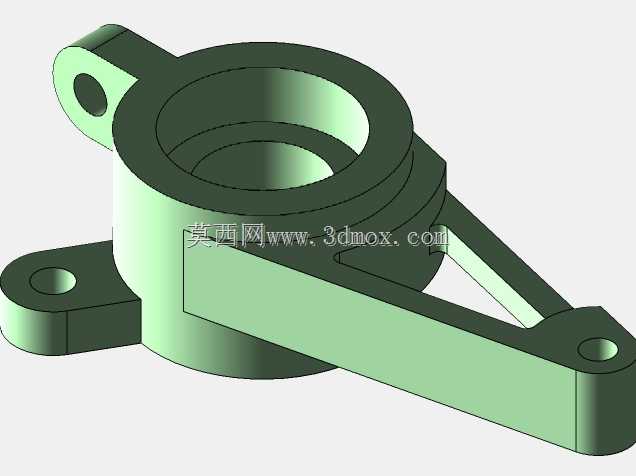

  该支撑类零件主要应用于中小型传动机构的转轴支撑场景,常见于轻工自动化输送线、小型检测设备的摆动传动单元、台式实验工装的铰接支撑部位,核心作用是为旋转轴提供稳定的径向与轴向支撑基准,同时通过三个带安装孔的支耳实现与设备机架的刚性连接,避免转轴运转过程中出现支撑偏移、振动超差的问题。从结构设计逻辑来看,主体采用环形轴承容纳腔作为核心功能区,腔体内径按照标准深沟球轴承的外圈配合公差设计,可直接压装对应规格的标准轴承,无需额外加工轴承衬套,减少装配环节的配做工序。三个支耳沿环形腔体周向非均匀分布,其中两个支耳位于腔体同侧呈对称布置,第三个支耳通过三角形加强筋与腔体侧壁连接,这种非对称布局是为了适配安装空间受限的设备内部场景,

  当设备机架的安装孔位呈三角分布时,可直接通过螺栓穿过支耳上的光孔完成固定,无需额外设计转接板。支耳上的安装孔采用通孔设计,孔位周边做了局部加厚处理,避免螺栓锁紧时支耳出现应力开裂,同时加厚区域的端面做了铣平处理,保证螺栓锁紧时支撑面与机架表面完全贴合,减少装配后的累计间隙。连接长支耳与环形腔体的加强筋采用等厚度三角形结构,筋板厚度与支耳壁厚保持一致,既可以提升长悬臂支耳的抗扭刚度,避免支耳受侧向载荷时出现形变,又不会过多增加零件整体重量,在满足结构强度的前提下控制了材料成本。从安装边界来看,环形腔体的轴向高度与所选轴承的宽度匹配,腔体端面预留了轴承外圈的定位台阶,可限制轴承压装后的轴向窜动,

  三个支耳的安装孔中心距按照常用的安装间距设计,可适配多数小型设备的机架安装孔位,支耳的外轮廓做了圆角过渡处理,避免装配过程中锐边划伤操作人员,同时减少零件热处理或注塑成型时的应力集中问题。零件的壁厚整体保持均匀,环形腔体的侧壁厚度与支耳厚度差值控制在合理范围内,若采用金属铸造工艺可有效避免缩孔缺陷,若采用工程塑料注塑工艺也能保证填充均匀,减少成型后的翘曲变形。实际应用中,该支撑座可承受中等强度的径向载荷与一定的轴向载荷,适用于转速不超过3000rpm的中低速传动场景,支耳的安装孔可配合防松垫圈使用,在设备存在小幅振动的工况下也能保持连接可靠性,腔体内部可填充适量润滑脂,延长内置轴承的使用寿命,减少日常维护的频次。
