带轮式仿古小炮结构三维设计

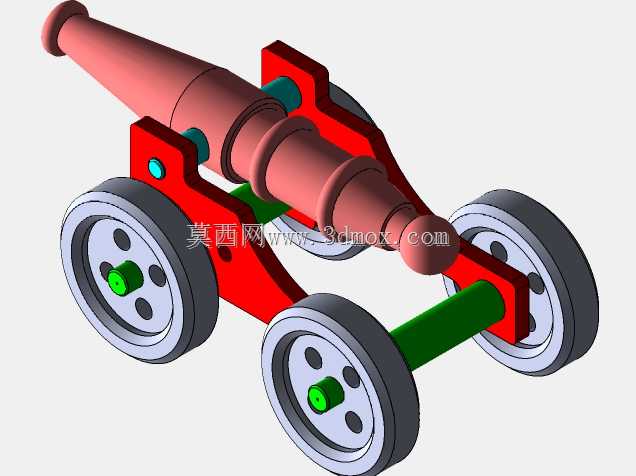

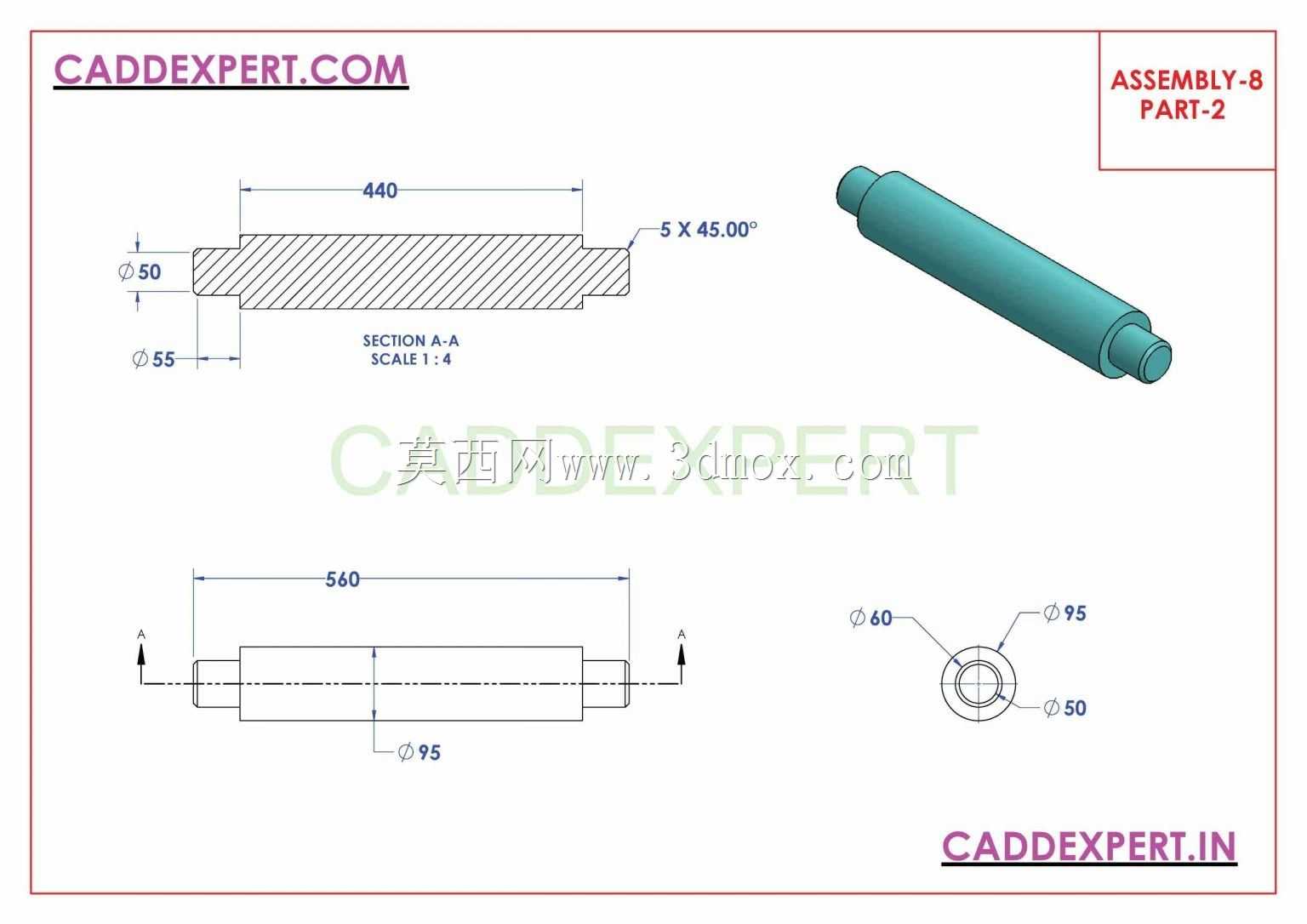

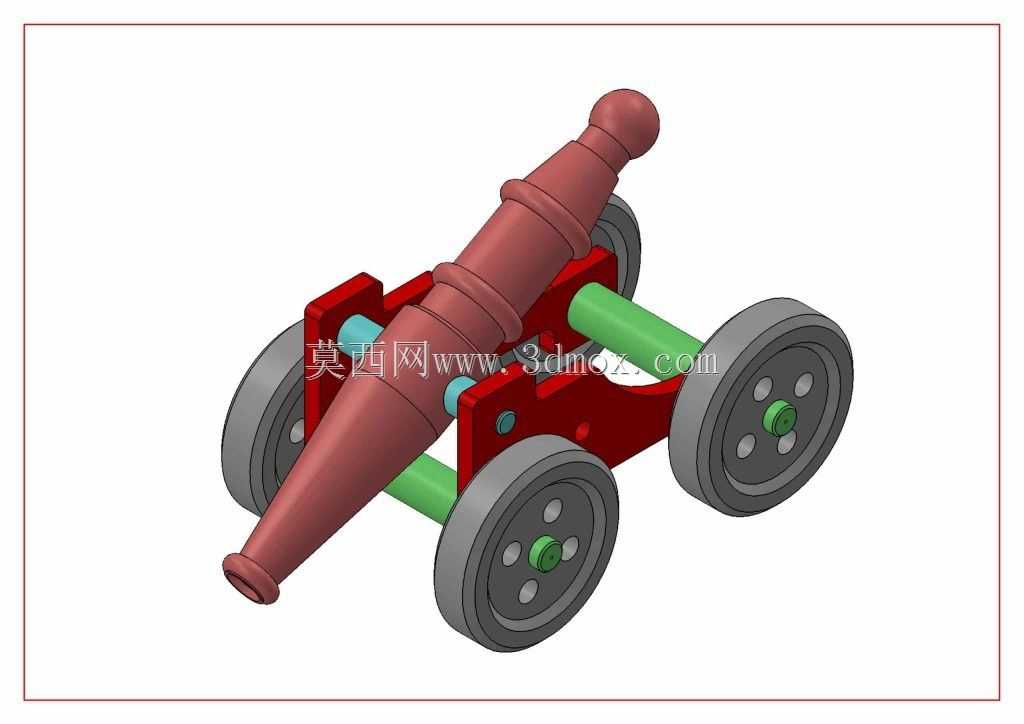

　　该模型还原了带轮式仿古小炮的完整装配结构，整体采用轮式移动炮架设计，核心结构包含炮管主体、双侧支撑炮架、行走轮组、轮轴连接部件四个核心模块，可用于机械装配练习、结构原理演示以及文创展品的结构参考。从实际应用场景来看，这类结构既可以作为科普教具用于古代机械发展史的展示，帮助受众理解早期身管武器的支撑与移动逻辑，也可作为文创摆件、拼装模型的结构设计蓝本，部分同结构原理的简化设计还可用于教学类机械拆装实训，帮助初学者理解轴孔配合、轮组支撑、紧固件定位的基础设计逻辑。设计过程中优先考虑了结构的可装配性与运动合理性，炮管与炮架的连接采用同轴定位结构，炮架上的支撑弧面与炮管外圆完全贴合，保证炮管安装后的同轴度，避免出现装配错位；

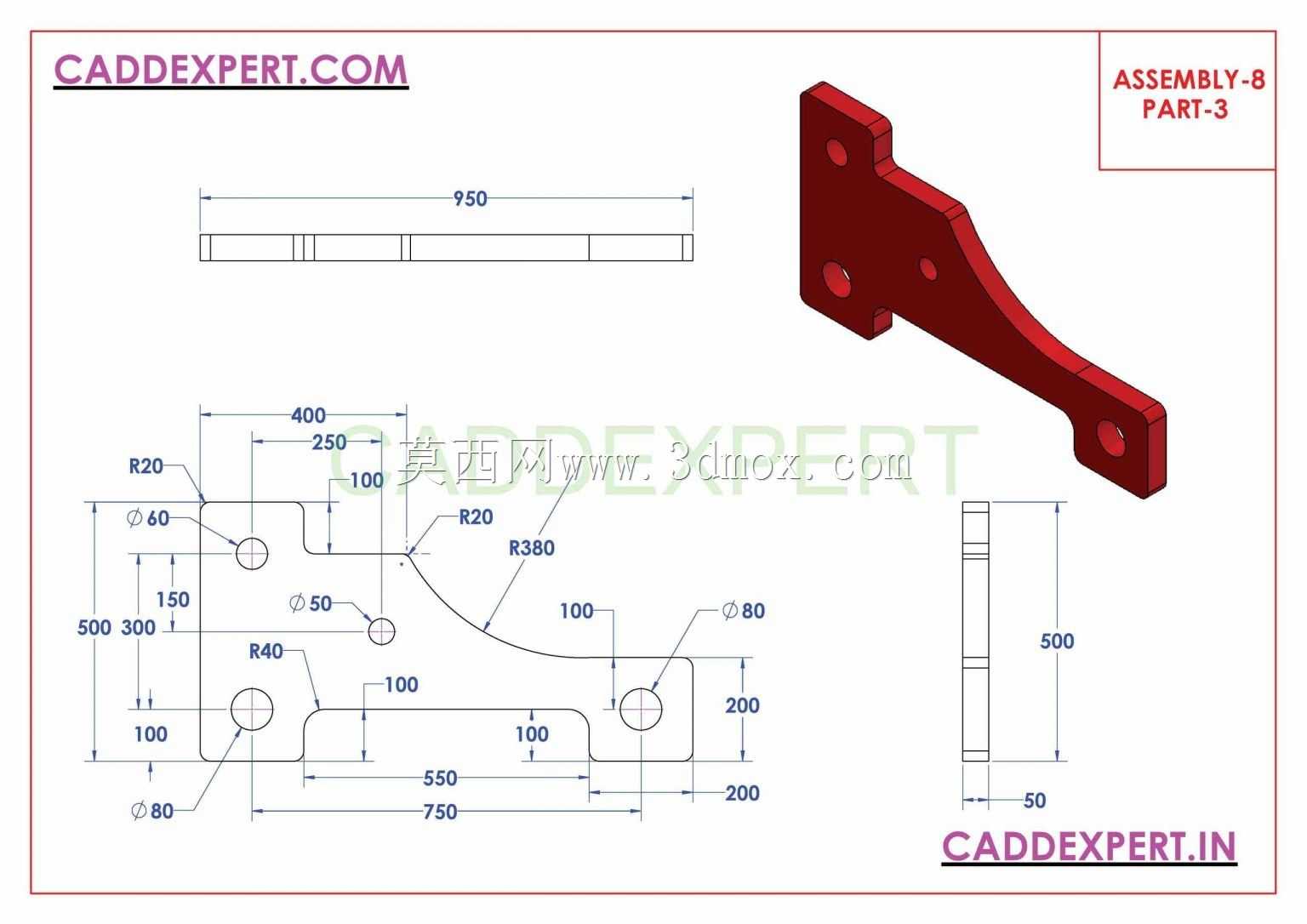

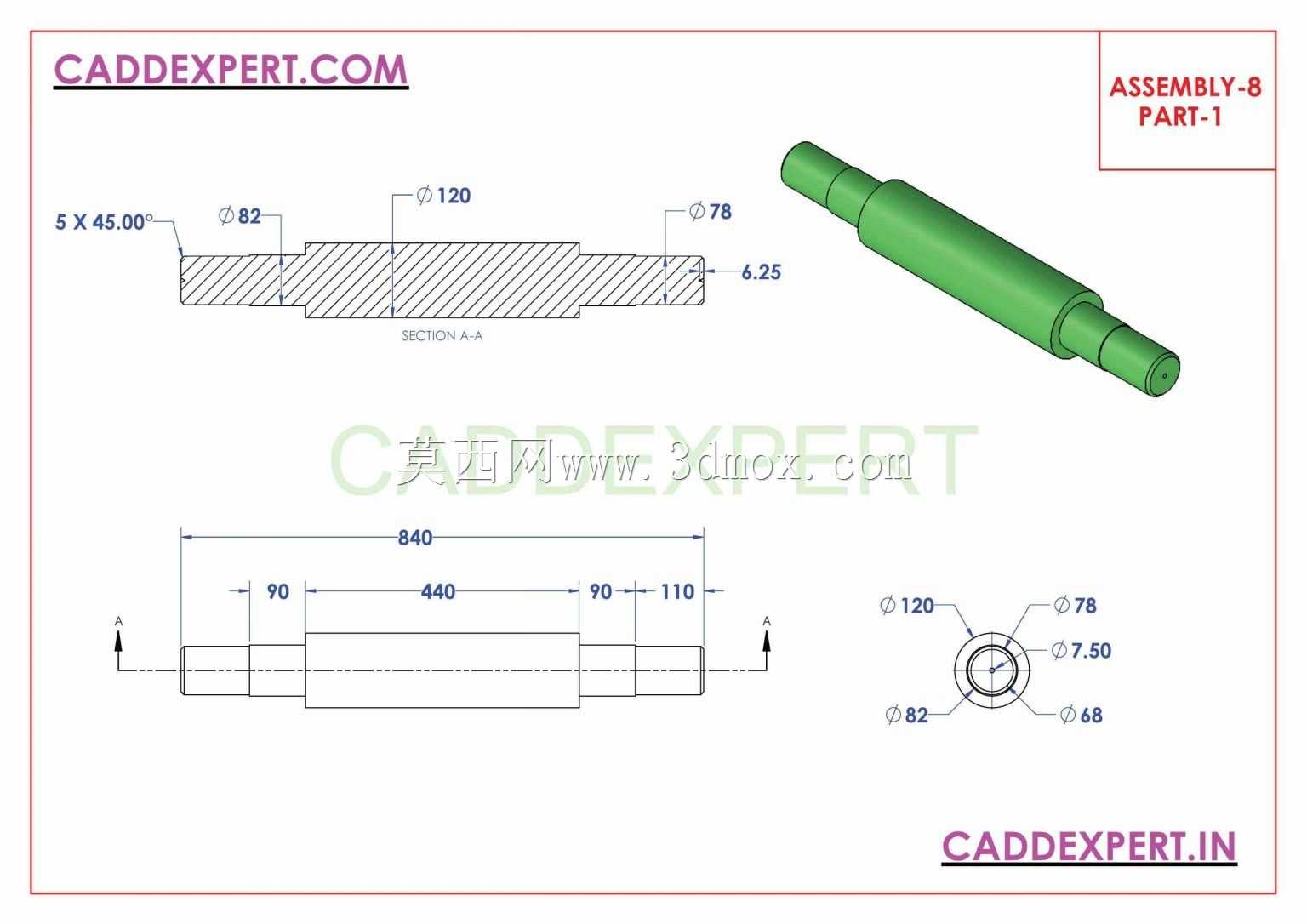

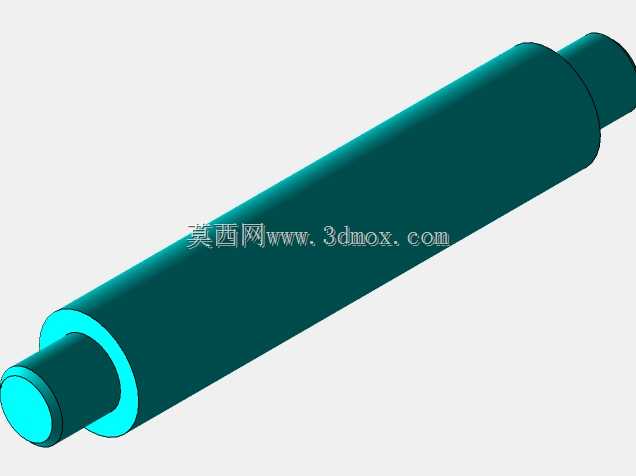

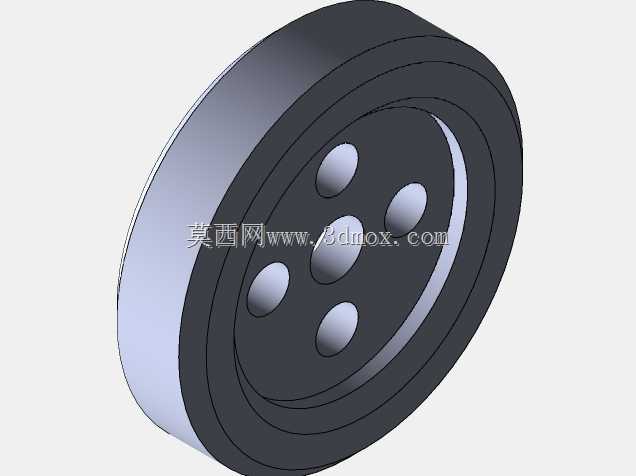

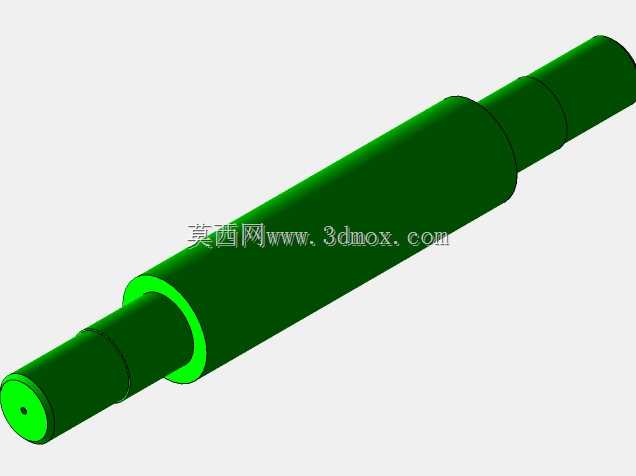

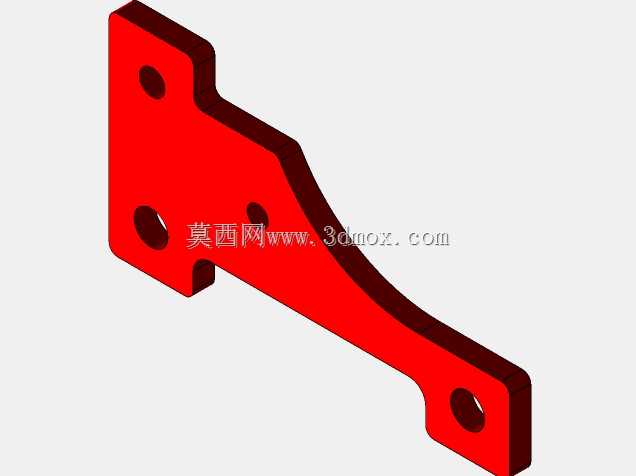

　　行走轮组采用四轮布局，前后轮通过贯穿炮架的绿色轮轴实现同轴连接，轮轴与炮架的安装孔采用间隙配合，保证轮组转动顺畅无卡滞，每个行走轮的轮毂位置设计有轴端定位结构，模拟真实轮组的轴向限位，防止轮组在移动过程中出现轴向窜动。外形尺寸方面，整体结构的长宽高比例参考了真实仿古小炮的缩放比例，炮管长度占整体总长的七成左右，炮架宽度略大于轮组的安装宽度，保证移动过程中的侧向稳定性，安装边界上，轮组的最外侧轮廓为整个结构的最大宽度边界，炮管尾端与炮架后端齐平，炮口超出前轮前端一定距离，保证整体结构的重心落在四轮支撑的范围内，静止放置时不会出现前倾或后倾的失稳情况。结构细节上，炮架的侧板采用对称设计，两侧板上的安装孔位完全同轴，降低加工与装配的难度，

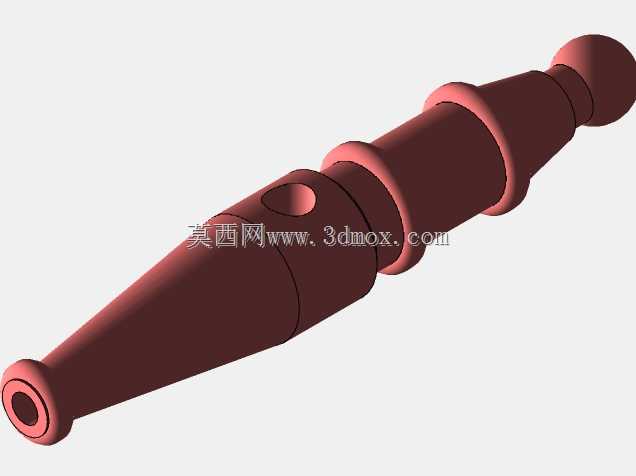

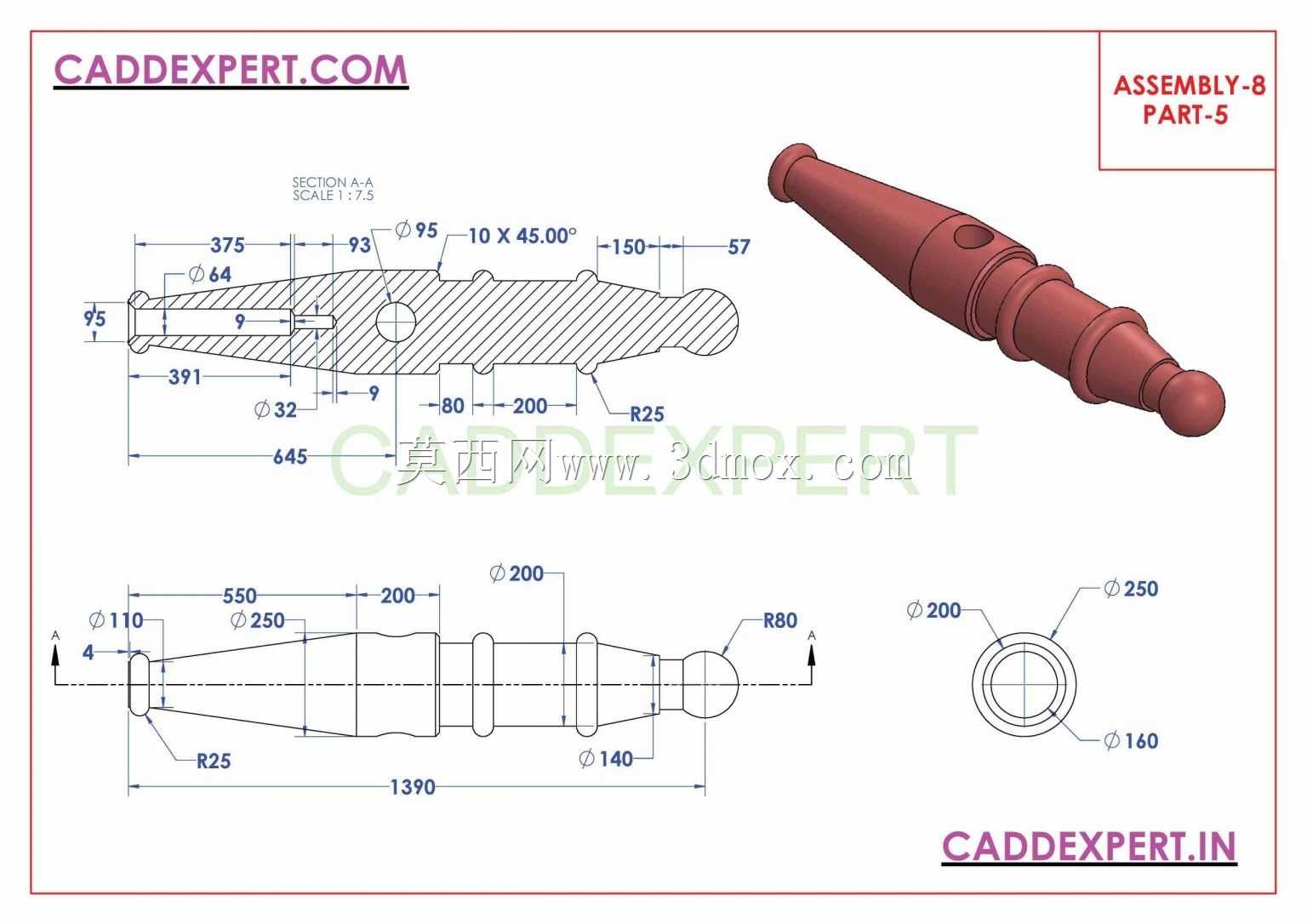

　　炮管表面设计有多层加强箍结构，既还原了古炮的外形特征，也在结构上模拟了炮管的加强结构，轮组的轮面设计有均匀分布的减重孔，在不影响结构强度的前提下降低整体重量，轮轴与炮架的连接位置没有额外设计复杂的紧固件，采用轴肩与孔位的过盈定位即可完成固定，简化装配流程的同时保证连接可靠性。从建模逻辑来看，所有零件均采用参数化建模方式，单个零件的特征可编辑，装配体中保留了完整的配合关系，可直接用于装配干涉检查、运动仿真的基础练习，初学者可通过拆解该模型，理解对称零件的建模方法、轴类零件的定位方式、多零件装配的配合逻辑，也可在该结构基础上调整炮管俯仰角度、增加炮架俯仰调节结构，拓展出更多功能变体。
