工业用方管焊接支撑桌结构设计

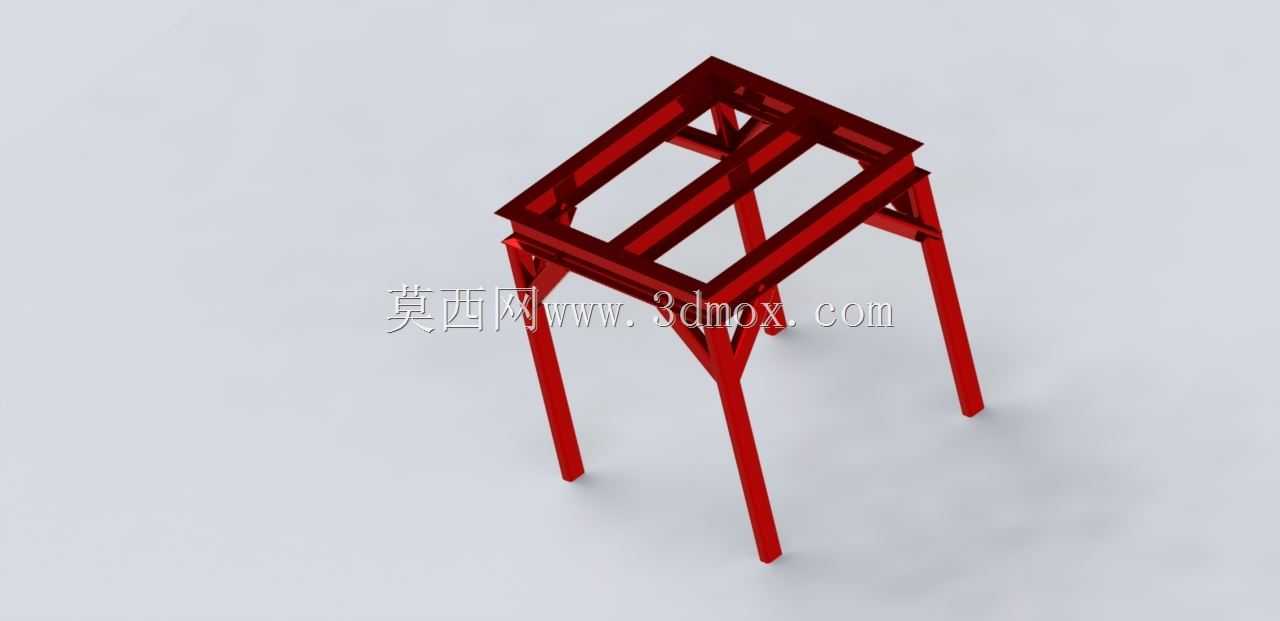

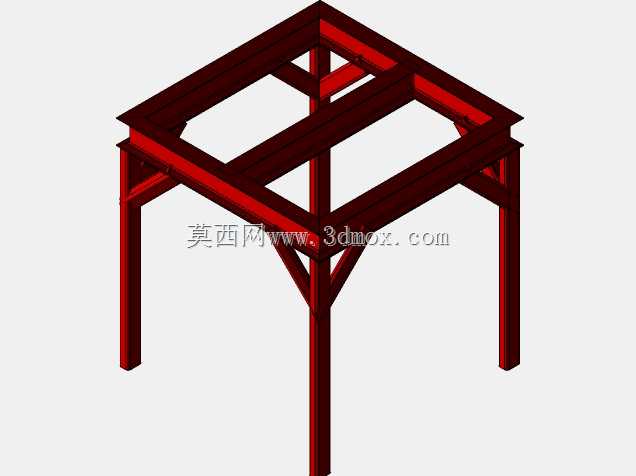

　　这款支撑桌结构采用标准方管型材焊接成型，主要面向车间工位承重、设备配套支撑场景设计，可作为小型加工工位操作台面支撑、检测设备承载基座、生产线旁物料暂存架使用，适配多数需要刚性支撑的工业现场工位需求。整体框架采用对称式四腿支撑布局，四条竖直支撑腿选用等规格方管，上端与桌面框架连接处增设斜向加强筋，分散桌面承载时的应力集中点，避免长期重载下腿架与桌面框架连接处出现焊缝开裂、型材变形问题。桌面框架采用双层方管拼接结构，横向与纵向方管交叉焊接形成网格状承托面，无需额外铺设整板即可为台面提供均匀的支撑力，若后续需要适配不同材质的台面，可直接在框架上预留的安装孔位通过螺栓固定木质、钢板或防静电台面，安装边界可根据实际使用需求调整台面外伸尺寸，

　　常规适配尺寸下框架整体占地宽度不超过八百毫米，长度不超过一千毫米，支撑腿高度适配成年人站立操作的常规工位高度，腿底可加装可调脚杯，抵消地面不平整带来的晃动问题。设计过程中优先考虑型材的通用互换性，所有选用的方管均为市场常规流通规格，无需开模定制，下料后通过常规焊接工艺即可完成整体成型，焊接完成后做抛丸除锈再喷涂防锈漆与面漆，适配车间多油污、多粉尘的使用环境，延长整体使用寿命。结构受力层面，竖直支撑腿的截面选型经过承重校核，单腿可承受不低于两百公斤的静载荷，整体框架额定静载可达到五百公斤以上，完全满足常规工位放置工具、小型设备、加工工件的承重需求。斜向加强筋的角度设置为四十五度，在不额外占用过多腿部操作空间的前提下，

　　最大化提升框架的抗扭性能，即使在单侧偏载的情况下，也能避免框架出现侧向倾斜变形。框架上方的承托网格间距经过优化，既不会因间距过大导致台面受力后出现下凹变形，也不会因间距过小造成型材浪费、整体重量增加，方便后期在框架下方加装置物层板、电源走线槽、工具挂板等附属配件，适配不同工位的个性化改造需求。支撑腿与地面接触的端面预留了脚杯安装螺纹孔，无需现场二次打孔即可完成调平配件的安装，若需要移动使用，也可更换为万向脚轮，适配生产线灵活调整工位布局的需求。整体结构无复杂异形构件，所有型材下料均为直切，焊接工序无特殊角度要求，普通具备焊接资质的工人即可完成组装生产，加工门槛低，后期维护过程中若出现单根型材变形，可直接切割更换同规格型材，维修成本极低。
