火箭用收卷线分离装置结构设计

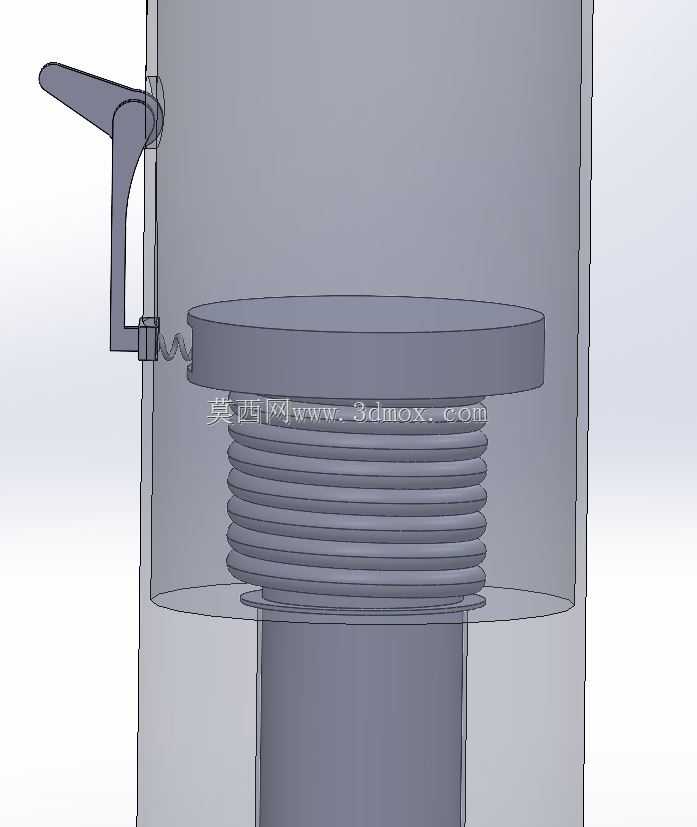

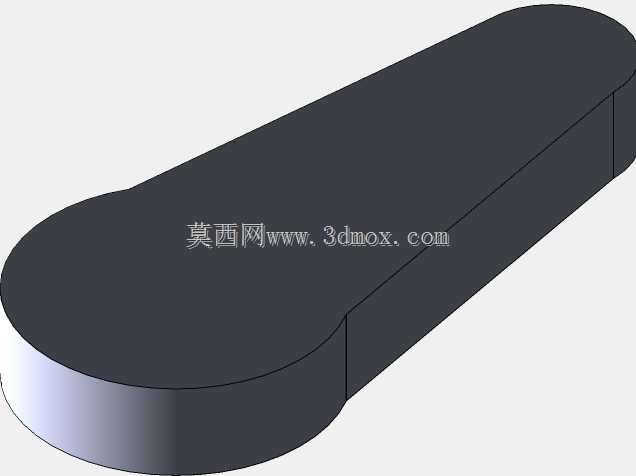

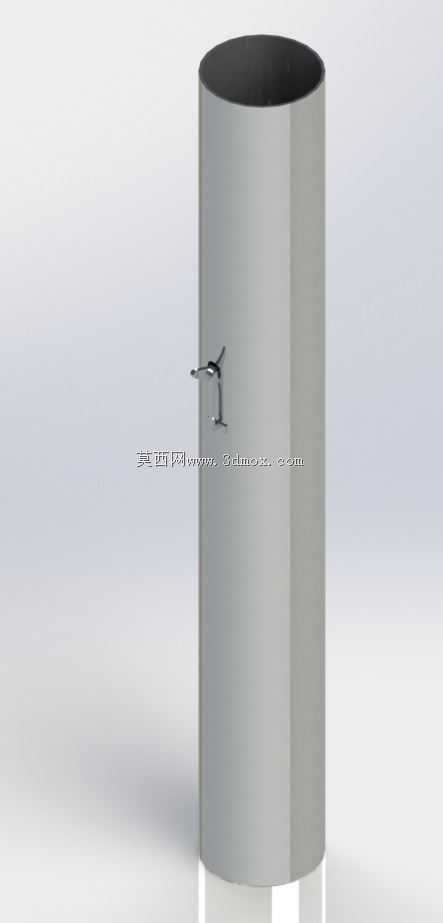

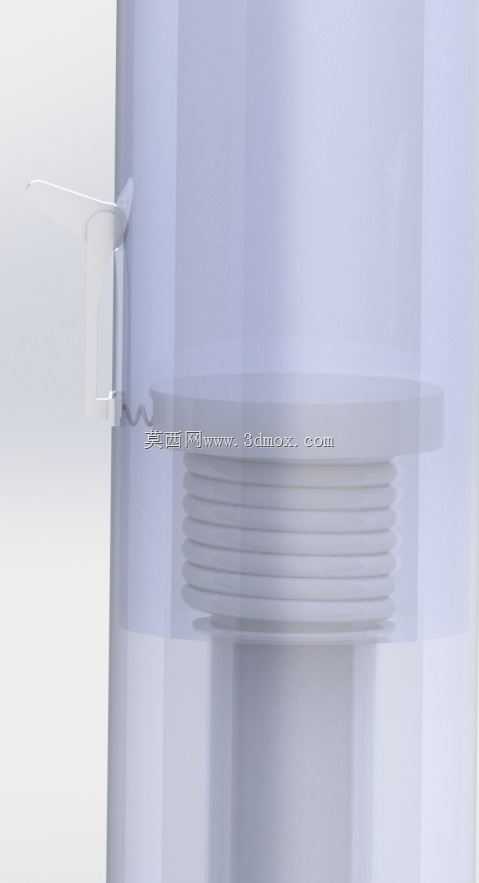

　　在航天发射任务的箭体结构设计中，分离类装置的可靠性直接决定任务成败，这款收卷线分离装置主要应用于火箭箭体与降落伞舱段的动作执行环节，核心作用是在火箭飞行至预定开伞高度时，可靠完成收卷线束的分离动作，避免线束缠绕阻碍降落伞正常弹出，同时隔绝箭体可能出现的异常燃爆风险向伞舱传递，保障降落伞发射过程不受机械干涉、不受外部冲击损伤，最终让回收环节的开伞动作稳定完成。从结构设计逻辑来看，该装置采用了薄壁圆柱筒体作为主体承载结构，这种构型首先适配箭体内部的圆形安装舱段空间，能够最大化利用箭体径向安装尺寸，筒体侧壁预留的操作接口用于连接收卷线的锁止触发机构，锁止件采用杠杆式触发结构，触发行程短、动作响应快，不会在分离过程中产生多余的卡滞阻力。

　　设计时首先考虑的是安装边界的适配性，筒体的外径尺寸严格匹配箭体对应舱段的内安装孔径，筒体轴向长度根据收卷线的收纳容量、触发机构的安装空间做了冗余预留，筒体两端采用平齐端面设计，既可以通过端面法兰与相邻舱段做螺栓固定，也能适配卡箍式快速安装结构，不需要对箭体原有舱段做额外的结构修改，降低改装适配成本。功能特性上，该装置的筒体本身具备一定的结构强度，能够承受箭体飞行过程中的轴向过载与径向振动载荷，侧壁的触发机构做了防误触设计，只有当开伞指令传递至触发端时，锁止销才会快速收回，释放被约束的收卷线，完成分离动作；同时筒体的封闭结构可以在箭体出现局部异常燃爆时，阻挡高温燃气与冲击碎片直接接触伞舱内的降落伞伞衣，避免伞衣被灼烧破损，

　　给降落伞的安全弹出提供额外的防护屏障。在实际建模过程中，薄壁筒体的壁厚经过反复校核，既保证足够的结构刚度，不会在飞行过载下出现形变卡滞内部线束，也尽可能控制结构重量，符合航天产品轻量化的设计要求；触发机构的活动部件做了间隙优化，在高低温交变的飞行环境下，不会因为材料热胀冷缩出现动作卡滞，所有活动接触面的粗糙度要求控制在合理区间，降低动作过程中的摩擦阻力，保证分离动作的响应速度与可靠性。该装置的结构没有采用复杂的异形曲面，所有特征都适配常规的机械加工工艺，筒体可采用薄壁管材裁切加工后做表面处理，触发机构的零件均可采用常规铣削、车削工艺完成，加工成本可控，装配环节不需要特殊工装，通过简单的销轴连接即可完成整体组装，装配后可通过手动触发完成功能测试，验证锁止与释放动作的可靠性，适合在箭体回收系统的批量生产中应用。
