小型弹簧式溢流泄压安全阀结构设计

　　这款安全阀的设计初衷，是为小通径液压、气动及低压流体输送管路提供超压泄放保护，在小型试验台、实验室流体回路、小型气动执行机构配套管路、家用净水设备压力回路这类对安装空间有严格限制的场景中，能够替代大体积的法兰式安全阀，完成系统压力超限后的自动泄放动作，避免管路内压力持续升高引发密封失效、管路爆裂甚至设备损毁的风险。从结构设计逻辑来看，整体采用直动式弹簧加载结构，没有额外的先导控制回路，结构件数量少，运动部件仅包含阀瓣、阀杆与复位弹簧，故障点少，响应速度快，当系统入口压力超过弹簧预紧力设定值时，阀瓣会被流体压力顶起，介质从侧部的泄放口排出，待系统压力回落至设定值以下后，弹簧推动阀瓣复位，重新实现密封，切断泄放通道。

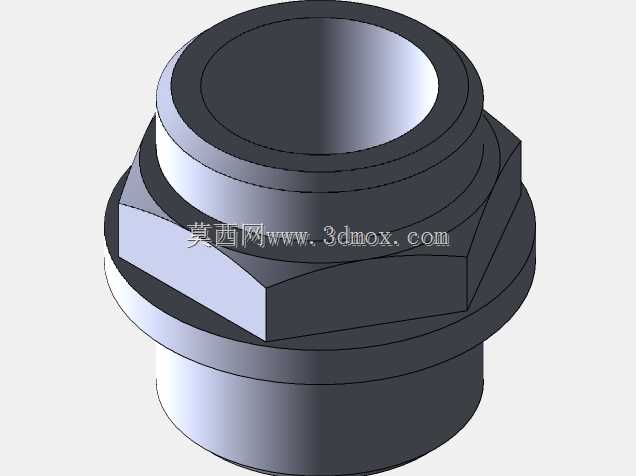

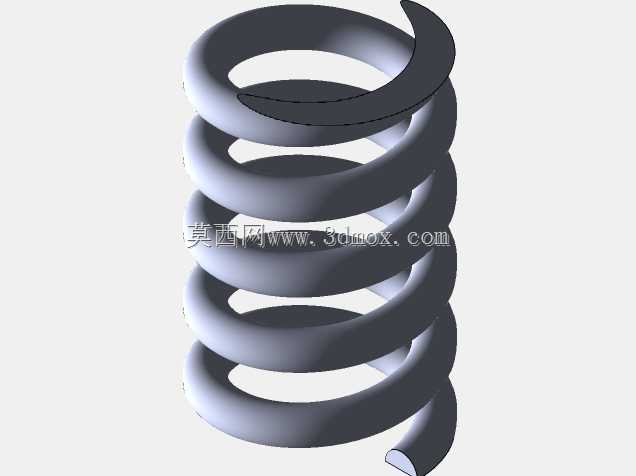

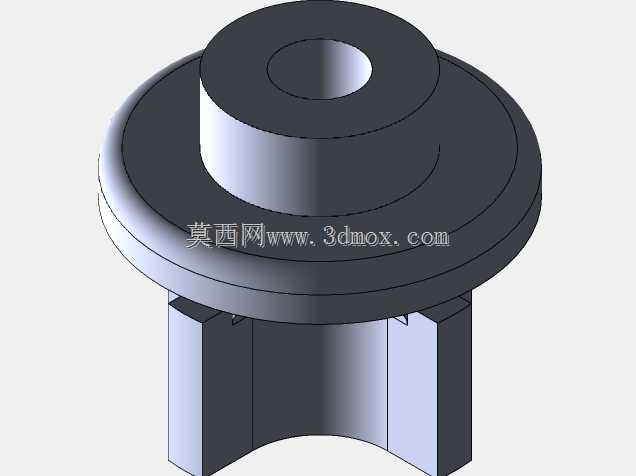

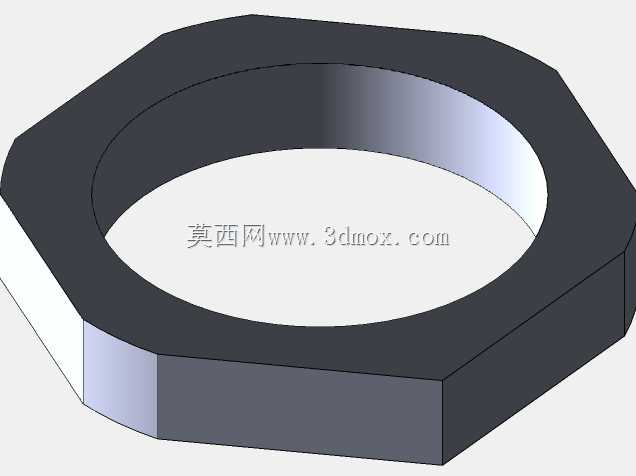

　　外形上采用上下外螺纹连接结构，整体为细长圆柱构型，主体段直径远小于同通径的法兰连接安全阀，上下连接端的外螺纹规格匹配常规小通径管路的内螺纹接口，安装时不需要额外配置法兰转接件，直接通过螺纹旋入管路预设的接口即可完成固定，安装占用的径向空间极小，能够适配排布紧凑的管路布局，不会和周边的管路接头、阀件产生安装干涉。设计过程中重点考量了密封可靠性与压力动作精度的平衡，阀瓣密封面采用锥面配合结构，相比平面密封具备更好的自对中特性，即使安装时存在微小的同轴度偏差，也能保证密封面完全贴合，避免正常工作压力下出现内漏；弹簧的选型经过刚度匹配计算，保证在全开启行程内弹簧力的变化幅度控制在允许范围内，避免泄放过程中出现压力波动导致的阀瓣频跳、震荡，

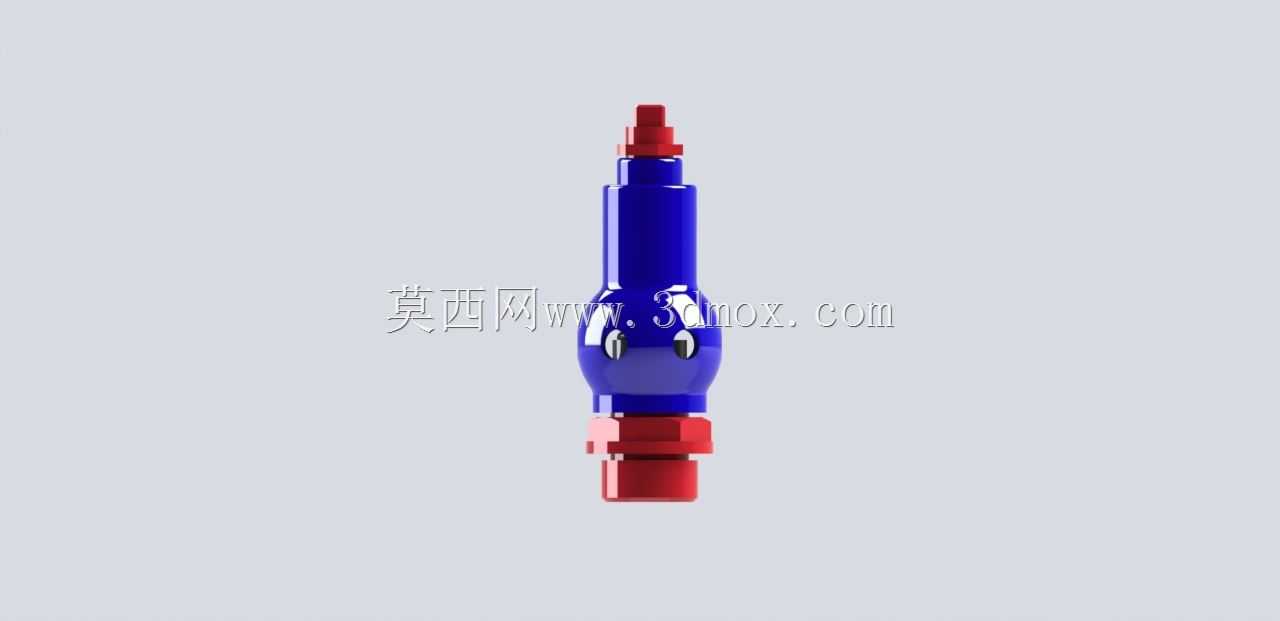

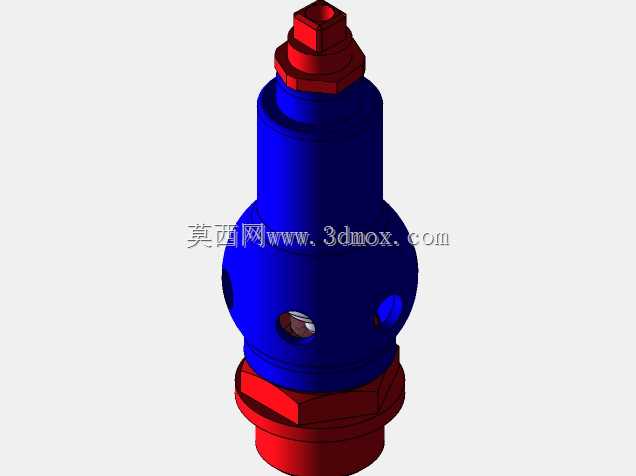

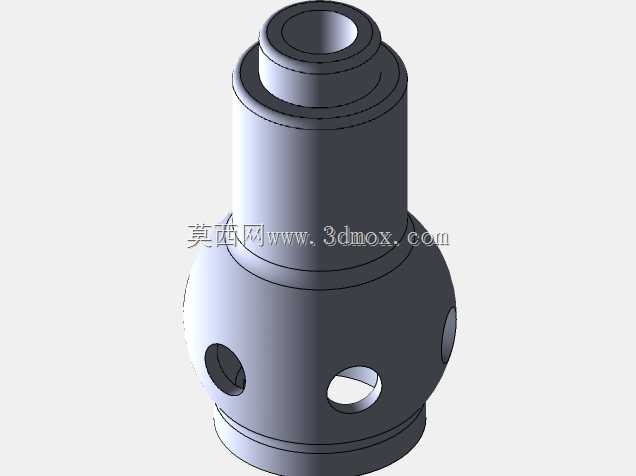

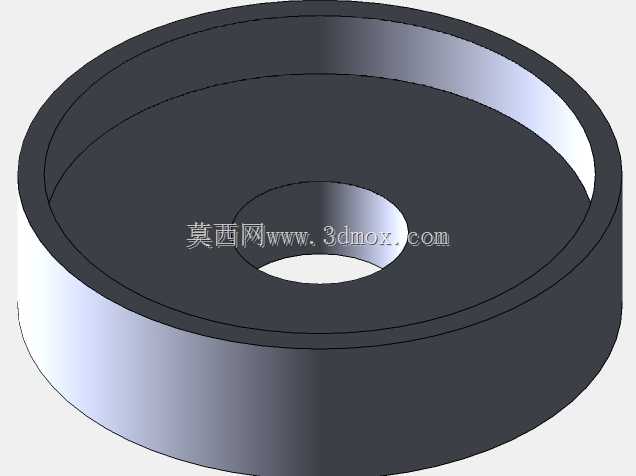

　　减少密封面的撞击磨损，延长整体使用寿命。外表面的不同色段区分了功能区域，上部的红色段为弹簧预紧力调节端的防护帽，下部的红色段为入口连接端的标识段，中部蓝色段为阀体主体，安装调试时可以通过色段快速识别安装方向与调节位置，降低现场安装的出错概率。泄放口的位置设置在阀体中部侧方，泄放方向垂直于管路轴向，安装时可以根据现场的泄放管路排布需求，调整阀体旋入的角度，将泄放口对准安全的泄放方向，避免高压泄放的介质直接冲向操作人员或者周边敏感设备。在安装边界的考量上，除了径向安装空间的预留，还需要在阀体上部预留足够的操作空间，方便后期取下防护帽调整弹簧预紧力，改变安全阀的开启压力设定值，适配不同工作压力的系统需求，不需要整体更换阀件，提升了产品的场景适配性。
