对开式滑动轴承座装配结构三维设计

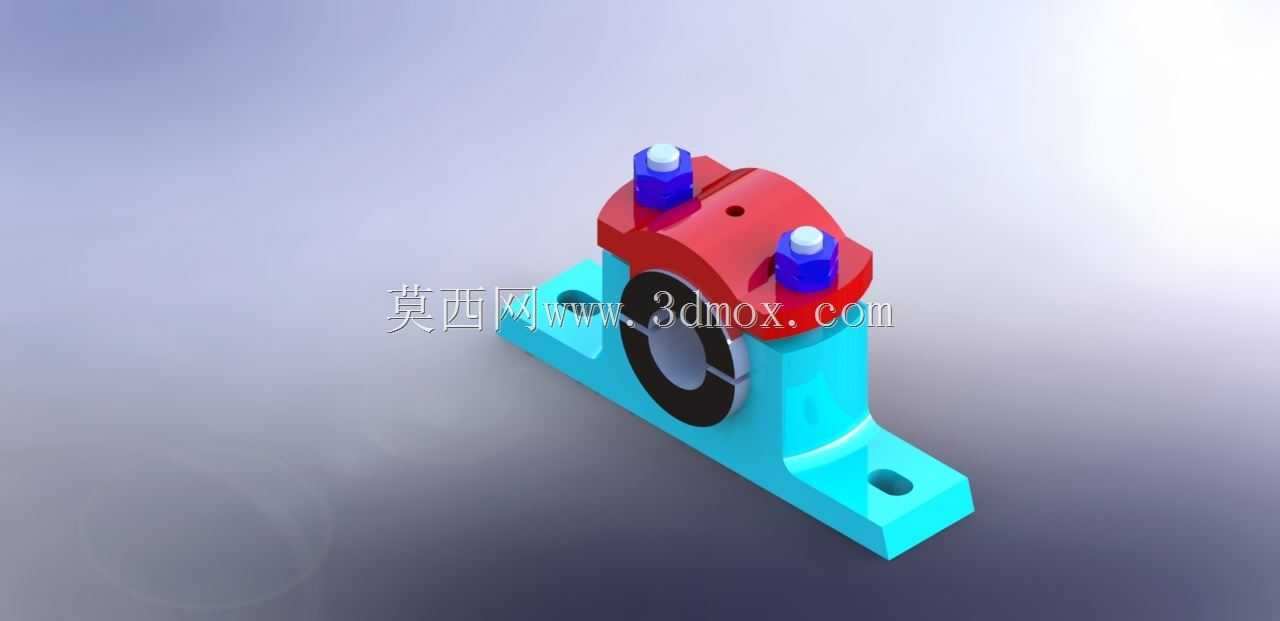

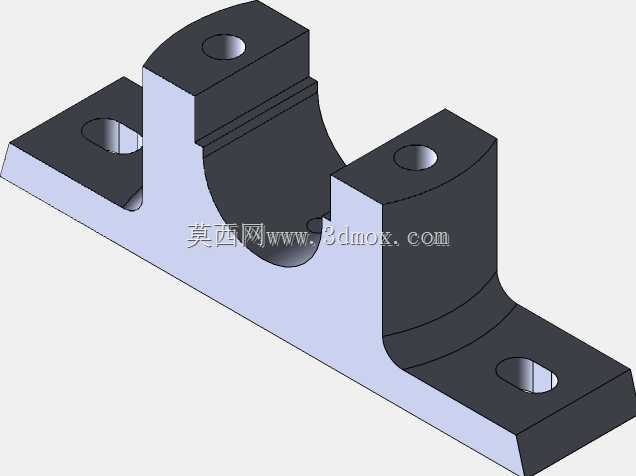

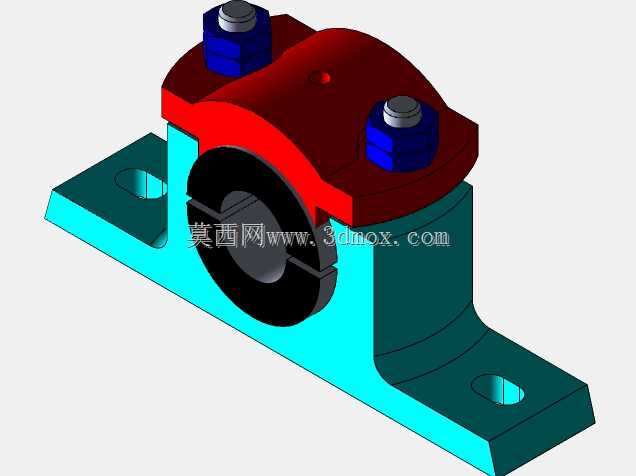

　　该对开式滑动轴承座主要应用于各类中低速重载传动场景，常见于矿山输送设备、中小型机床主轴支撑、农用机械传动轴系以及通用工业减速机的输入输出端支撑部位，核心作用是为旋转轴提供稳定的径向支撑，同时承受轴系运行过程中产生的径向载荷，补偿轴系运行中产生的少量热胀位移，保证轴系回转精度处于设计允许范围内。从结构设计逻辑来看，采用上下对开的剖分式结构，上盖与底座通过两侧的螺栓紧固件实现锁紧，这种设计的核心优势在于轴系装配时无需沿轴向穿入整环轴承，可直接将轴瓦包覆在轴颈位置后扣合上盖完成装配，大幅降低长轴、多支撑点轴系的装配难度，也方便后期轴瓦磨损后的检修更换，无需拆解整段轴系即可完成维护作业。底座部分采用带两个安装孔的菱形支撑脚结构，

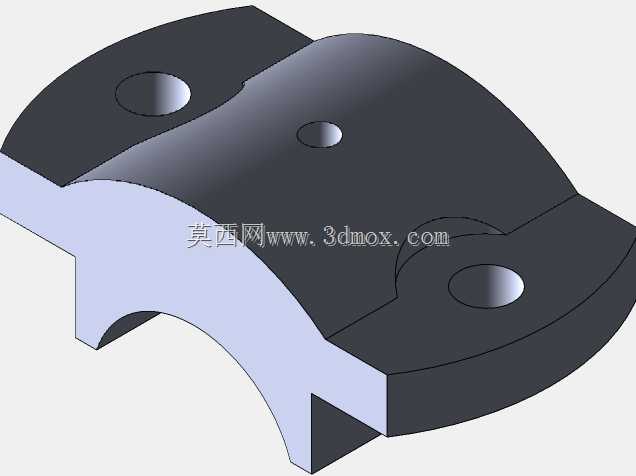

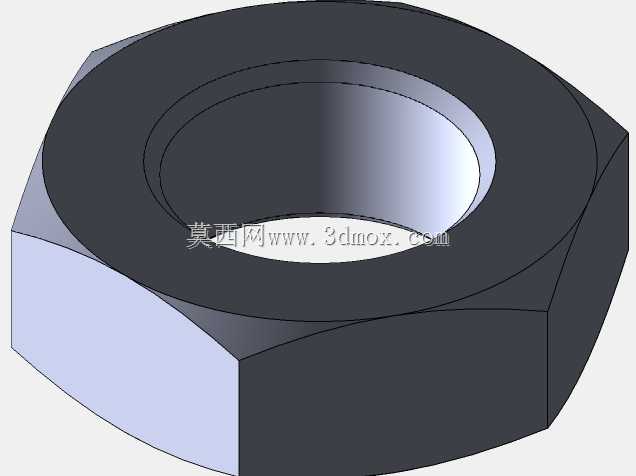

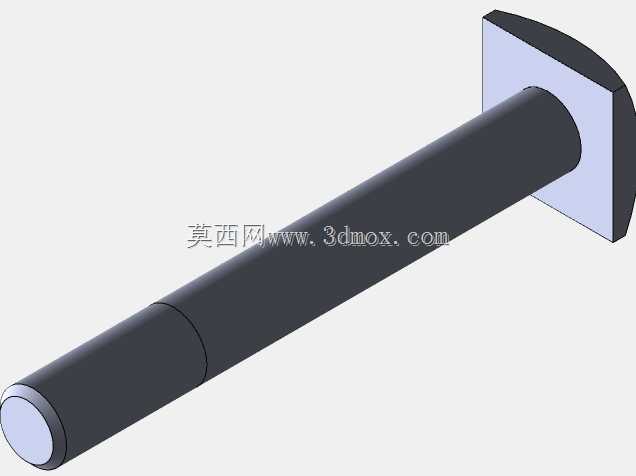

　　安装孔为长圆形设计，预留了一定的安装调整余量，安装时可根据实际机架的螺孔位置微调轴承座的固定位置，降低机架加工的位置精度要求，两个安装孔的中心距、底座底面的平面度均按照通用支撑件的公差要求设计，保证安装后轴承座与机架贴合面无翘曲，避免锁紧后轴承内孔产生形变导致的轴颈卡滞问题。上盖顶部设计有小型注油孔，可直通内部轴瓦接触面，方便运行过程中加注润滑脂，在轴瓦与轴颈的摩擦面形成稳定油膜，降低摩擦损耗，延长部件使用寿命。两侧的锁紧螺栓采用六角头配合防松垫圈的结构，拧紧后可保证上盖与底座的结合面紧密贴合，结合面处设计有定位止口，避免螺栓锁紧过程中上下部分产生错位，保证轴承内孔的圆度符合支撑要求。整体结构的外形轮廓做了圆角过渡处理，

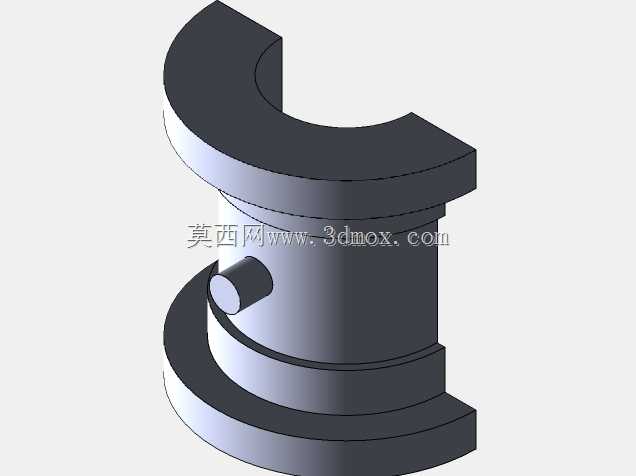

　　既避免应力集中在棱角部位导致的部件受载开裂，也减少加工过程中的毛刺锐边，提升装配操作的安全性。轴瓦采用剖分式铜基轴瓦结构，内表面预留有油槽，润滑脂注入后可沿油槽均匀分布在整个摩擦接触面，避免局部干磨。在实际选型应用中，该结构的轴承座适配的轴颈尺寸可根据设计需求调整，安装边界需要预留足够的螺栓拧紧操作空间，两侧螺栓的拧紧力矩需要按照对称顺序逐步加载，避免单侧受力过大导致上盖偏斜，造成轴瓦局部受力过载。这类剖分轴承座相比整体式轴承座，虽然零件数量略多，加工工序稍复杂，但在后期维护、装配便利性上的优势十分明显，尤其适合轴上已经预装齿轮、联轴器等零件无法穿过整体轴承内孔的应用场景，在通用机械传动领域的应用覆盖面极广，设计时也可根据实际载荷大小调整底座壁厚、螺栓规格以及轴瓦的材质，适配不同载荷等级的使用需求。
