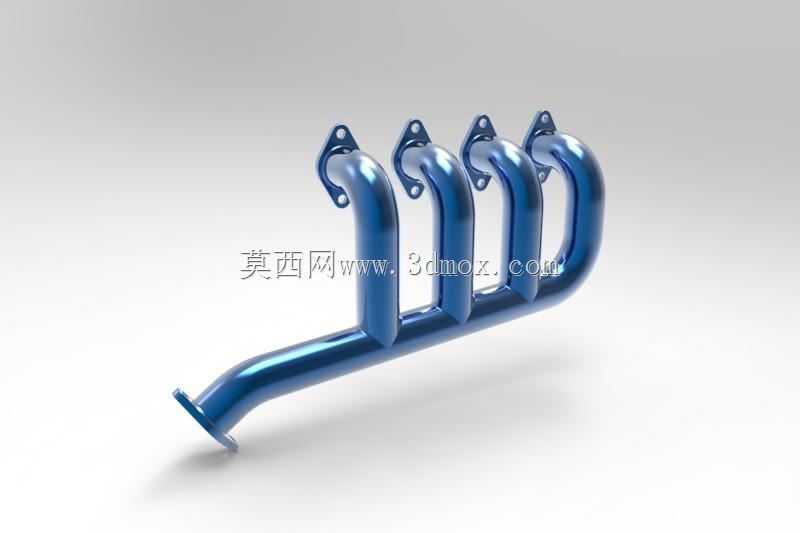

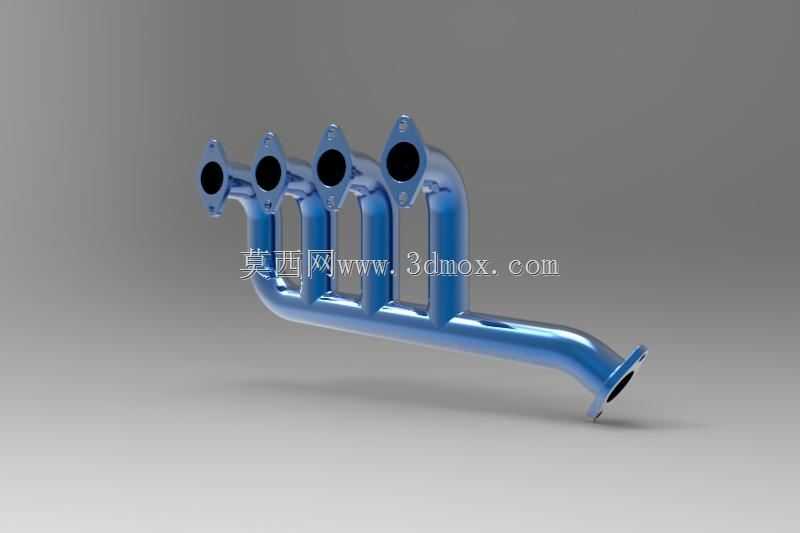

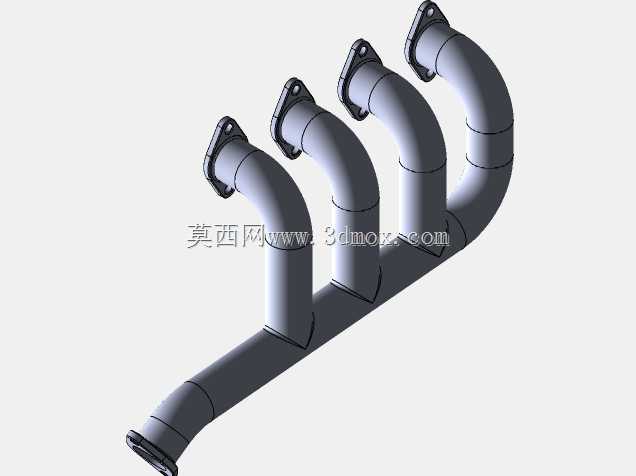

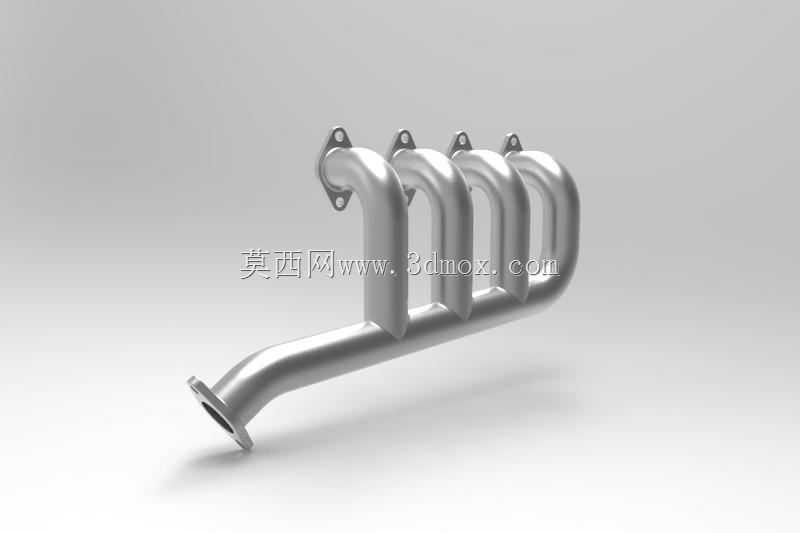

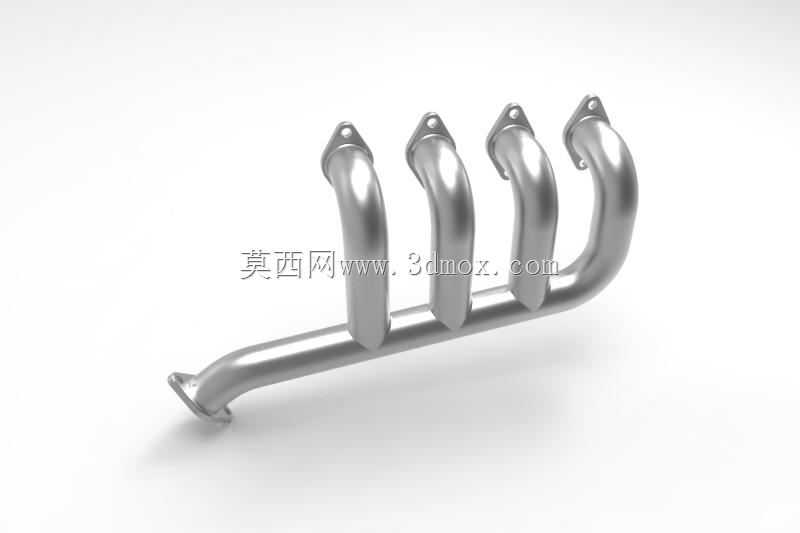

四缸发动机等长排气歧管结构设计

　　这款排气歧管适配直列四缸内燃发动机，核心作用是将各气缸燃烧后排出的高温废气有序汇集，导入后续排气三元催化、消声总成管路中，是发动机进排气系统的核心承压耐高温部件。从结构设计来看，四个进气支管采用等长曲率弯管设计，每段支管的弯曲弧度、通径截面经过反复校核，既保证各缸排气背压差值控制在合理区间，避免各缸排气出现干涉扰流，影响发动机充气效率，也能通过管路走向的合理排布，缩减整体安装占用空间，适配多数横置四缸发动机的机舱布局。支管与缸盖连接的法兰端采用标准三螺栓安装定位结构，法兰密封面预留了衬垫安装压合余量，安装时可配合金属复合密封衬垫，在发动机持续高温振动工况下避免废气泄漏，每个法兰的螺栓孔位同轴度公差控制在0.1mm以内，

　　保证安装时螺栓可顺利穿入，不会出现强制装配带来的附加应力。排气汇集端采用单出口扩径结构，出口端同样预留法兰连接位，可直接对接下游排气前段管路，衔接处的通径平滑过渡，避免管路截面突变带来的排气阻力激增。整体管路采用等壁厚金属管材成型设计，弯管段的壁厚减薄率控制在15%以内，避免长期受高温废气冲击、发动机振动耦合作用下出现管壁开裂失效。在安装边界上，四个进气法兰的中心距严格匹配对应缸盖的排气口间距，整体管路的外轮廓避让了发动机周边的启动机、机油滤清器、冷却水管路等附属部件的安装空间，装车后不会出现运动干涉，同时管路与周边橡胶件、线束的安全间隙满足热防护要求，避免高温烘烤导致周边部件老化加速。设计过程中还对管路的固有频率进行了校核，避开发动机常用工况下的振动频率区间，降低共振带来的管路断裂、螺栓松脱风险，支管表面的光滑过渡设计也减少了废气流通的沿程阻力，可在一定程度上优化发动机的排气顺畅度，辅助提升动力输出响应性。
