分件式篮形注塑成型模具结构设计

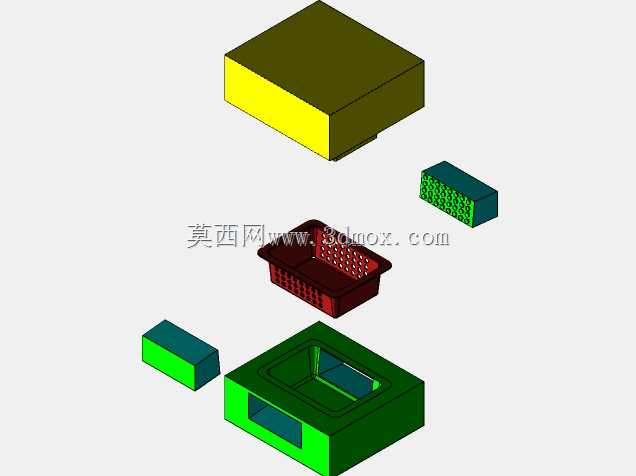

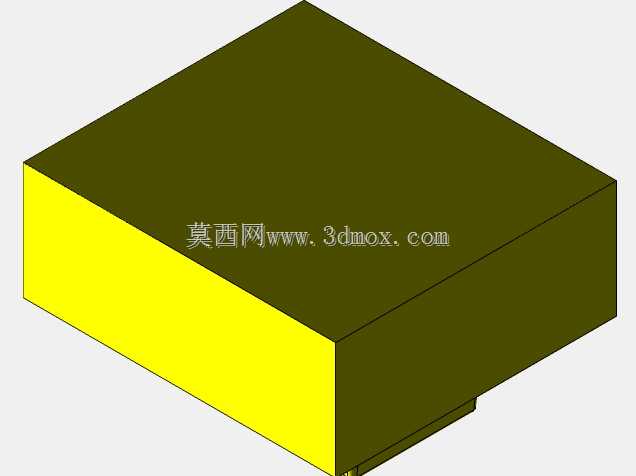

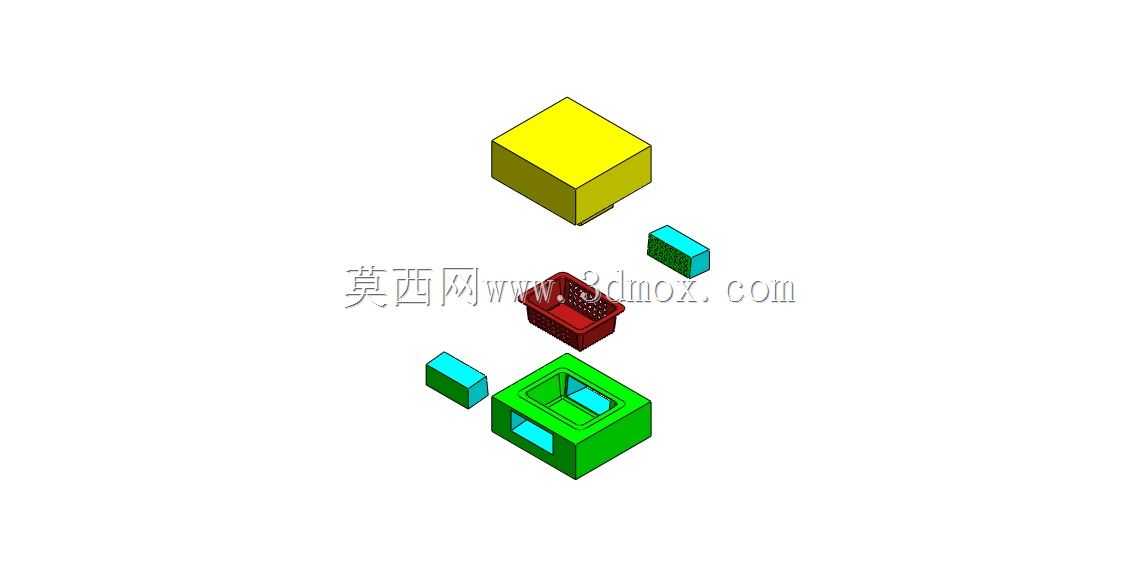

　　这套篮式成型模具主要面向小型收纳类塑胶件的批量注塑生产场景，适配日常民用收纳、工业小件周转环节中带镂空侧壁的盒形塑件加工需求，整套结构采用分块式模仁设计，能够在单次开模行程中完成塑件与流道凝料的自动脱落，适配卧式注塑机的标准安装接口。从结构拆分逻辑来看，整套模具分为定模侧、动模侧以及独立的侧抽芯滑块组件，定模部分设置主浇口套与分流道布局，熔融塑胶通过侧浇口均匀注入篮形型腔的四个边角位置，避免单点位进胶导致的填充不均、侧壁翘曲问题；动模侧设置环绕型腔的顶出机构，采用顶杆与推板结合的顶出方式，针对塑件底部的镂空网格结构，对应位置设置细小顶杆，保证顶出过程中塑件受力均匀，不会出现网格断裂、侧壁变形的缺陷。侧抽芯组件对应塑件侧壁的开窗结构，

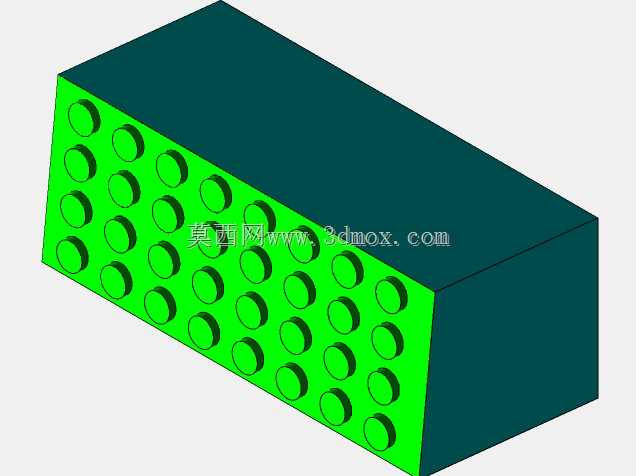

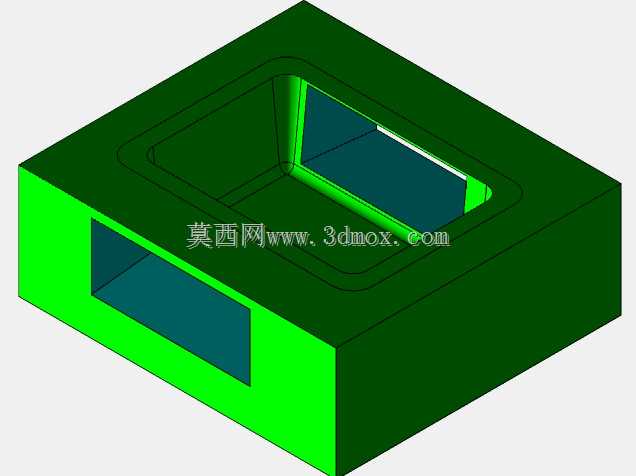

　　采用斜导柱驱动的滑块抽芯结构，开模过程中斜导柱带动滑块向外侧滑移，先完成侧向型芯的抽离动作，再触发顶出机构推出成型后的塑件，整套动作行程经过校核，滑块抽芯距离完全覆盖侧向凸台的倒扣长度，不会出现抽芯干涉、塑件刮伤的问题。模仁部分采用镶拼式结构，将篮体底部的网格成型部位拆分为独立镶件，一方面便于加工过程中对细小网格特征的精雕加工，降低整体模仁的加工难度，另一方面在长期生产出现局部磨损时，可以单独更换对应镶件，减少模具维护的成本与停机时间。模具的合模定位采用导柱导套加锥面精定位的组合方式，导柱导套承担开模合模过程中的粗导向，分型面位置的锥面定位块保证合模后模仁的同轴度，将分型面的错位量控制在0.02mm以内，避免成型塑件出现飞边、

　　错台缺陷。冷却水路采用环绕型腔的闭环布局，在定模仁、动模仁以及侧滑块内部均设置独立的冷却水道，水道距离型腔壁的距离保持在1.5倍水道直径的合理区间，保证注塑过程中型腔各区域温度均匀，将塑件的成型冷却周期控制在合理范围，同时减少因冷却不均导致的塑件收缩变形。整套模具的安装尺寸适配200吨级标准卧式注塑机的拉杆间距、定位圈尺寸与顶出行程，安装时无需额外改装设备接口，模架采用标准龙记模架规格，所有紧固件、复位杆、弹簧等标准件均采用行业通用规格，便于生产现场的备件更换与日常维护。在设计过程中针对篮形塑件的脱模斜度做了针对性优化，所有竖直侧壁均设置1度的脱模斜度，网格筋条位置的斜度加大到1.5度，保证塑件在顶出过程中不会因为抱紧力过大出现粘模、顶白问题，同时斜度设置不会影响塑件的装配与使用尺寸要求。
