异形三角开孔刃状薄型结构件

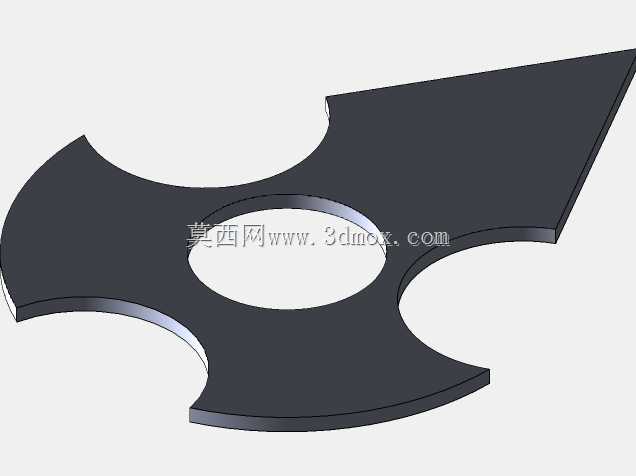

　　这类薄型异形结构件常出现在机械基础设计训练场景中，也可作为小型切割、分料设备的工作刃片原型参考，在轻工裁切、小型物料分切工位上，类似轮廓的零件可依靠边缘的刃口结构完成薄型软质物料的划切作业，中心的圆形开孔是核心安装定位基准，装配时可穿过定位轴配合锁紧件完成固定，限制零件的径向窜动，保证作业过程中结构的稳定性。从设计思路上看，该结构采用三角放射状轮廓，三个外伸的刃边呈120度均匀分布，这种对称布局能让零件在高速旋转作业时保持动平衡，避免因质量分布不均产生径向跳动，影响裁切精度同时加剧轴承磨损。零件的三个内凹圆弧过渡段并非随意绘制，每段圆弧的半径都经过尺寸匹配，一方面可以消除尖角处的应力集中，避免零件受冲击时从拐角位置开裂，

　　另一方面圆弧过渡的轮廓能让物料在接触刃口前完成顺滑导向，减少卡料的概率。在建模过程中，首先要确定中心开孔的圆心作为整个草图的基准原点，所有轮廓的尺寸标注都要以这个原点为参照，保证三个刃边的轮廓尺寸完全一致，外伸端的尖角做了微小的倒钝处理，避免实际加工和装配过程中出现锐边割伤的安全隐患。从安装边界来看，这类薄型零件的厚度通常在2-5mm区间，适配直径与中心开孔间隙配合的定位轴，安装时需要保证零件端面与安装基面的平行度误差控制在0.05mm以内，否则旋转过程中会出现端面跳动，导致刃口间隙不均，裁切出现毛边。三个刃边的外轮廓到中心原点的距离要保持一致，误差不超过0.1mm，否则高速转动时会产生明显的振动，

　　这类草图训练的核心就是掌握对称结构的尺寸约束方法，理解基准原点在草图绘制中的核心作用，同时熟悉圆弧与直线相切的约束技巧，避免草图出现过定义或者欠定义的问题，为后续复杂结构件的三维建模打下基础。实际生产中如果将这类结构转化为实物，通常会选用弹簧钢或者高速钢作为毛坯材料，经过冲压落料、热处理淬火、刃口磨削等工序完成加工，装配前需要对每个零件做动平衡测试，去除多余的配重保证运转平稳，这类基础草图的练习能帮助设计人员快速掌握二维草图到三维实体的转化逻辑，理解结构设计中工艺性、安全性、功能性的平衡要点。
