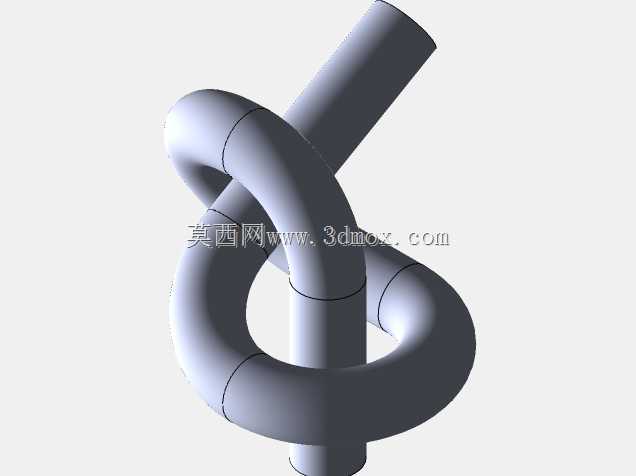

缠绕式复合弯管空间曲线结构

　　这类空间缠绕复合曲线结构，常见于流体输送管路的特殊排布场景，尤其是在设备内部安装空间局促、管路需要绕开核心传动部件或电气元件的工况下，相比多段直管拼接的方案，一体化弯制的复合曲线管路能减少接头数量，从根源上降低流体泄漏的风险，同时减少管路内部的流阻突变点，让介质输送过程更平顺。从结构设计逻辑来看，建模时首先要确定空间曲线的扫掠路径，需要兼顾管路的最小弯曲半径要求——不同材质的管路弯曲半径阈值不同，比如金属硬管的弯曲半径通常不能小于管径的2.5倍，否则弯制过程中容易出现管壁褶皱、截面椭圆度过大的问题，直接影响管路的通流能力与结构强度。这个结构的缠绕段采用了连续变曲率的曲线过渡，没有硬折角，在实际应用中可以适配液压系统的管路排布、

　　换热设备的盘管布设，甚至部分特种线缆的防护套管走向设计。在安装边界的考量上，这类曲线结构的外轮廓包络尺寸需要提前和设备内部的预留空间做干涉校验，尤其是缠绕形成的环形空腔区域，要预留足够的操作空间方便后续的管夹固定，管夹的安装点位要选在曲线曲率变化平缓的区段，避免长期受流体脉冲振动影响出现固定点松脱。设计这类结构时，不能只追求造型的特殊性，要优先保证管路的通径一致性，扫掠过程中要全程校验截面是否出现畸变，尤其是两段曲线交汇的位置，要做平滑的曲率衔接，避免出现应力集中点——如果是用于高压流体输送的场景，应力集中位置长期受压力冲击很容易出现疲劳开裂。另外，这类复合曲线结构的走向设计，还要兼顾后续的维护便利性，

　　不能把管路的连接头藏在缠绕结构的内侧，要把可拆卸的接口预留到结构外侧方便操作的位置，同时管路的固定支架要设计成可拆分的结构，方便后期更换检修时不用大范围拆解周边部件。从建模实操的角度，绘制路径曲线时要分多段做曲率约束，每一段曲线的端点处要保持相切连续，避免扫掠出来的实体表面出现棱线，影响后续的工艺加工，如果是采用弯管机加工的话，曲线的分段参数还要和弯管机的送料轴、旋转轴的行程参数匹配，不能出现超出设备加工能力的曲率段。
