手动螺旋起重顶升工具结构设计

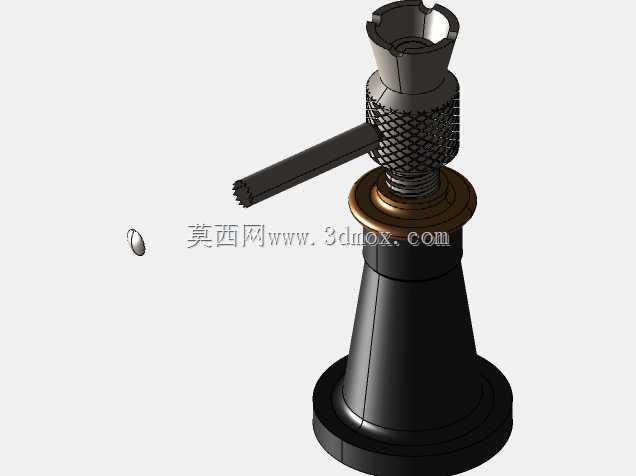

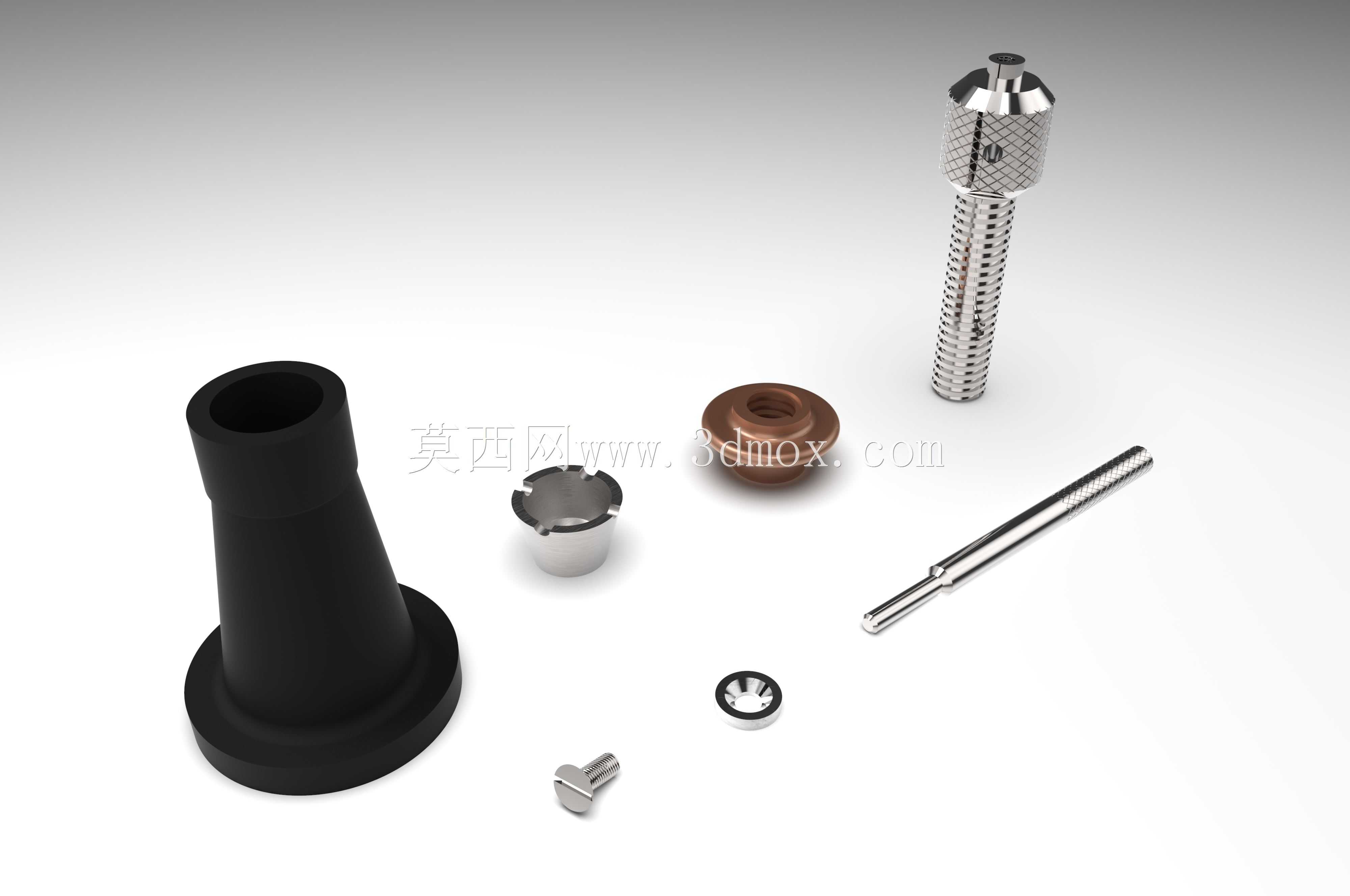

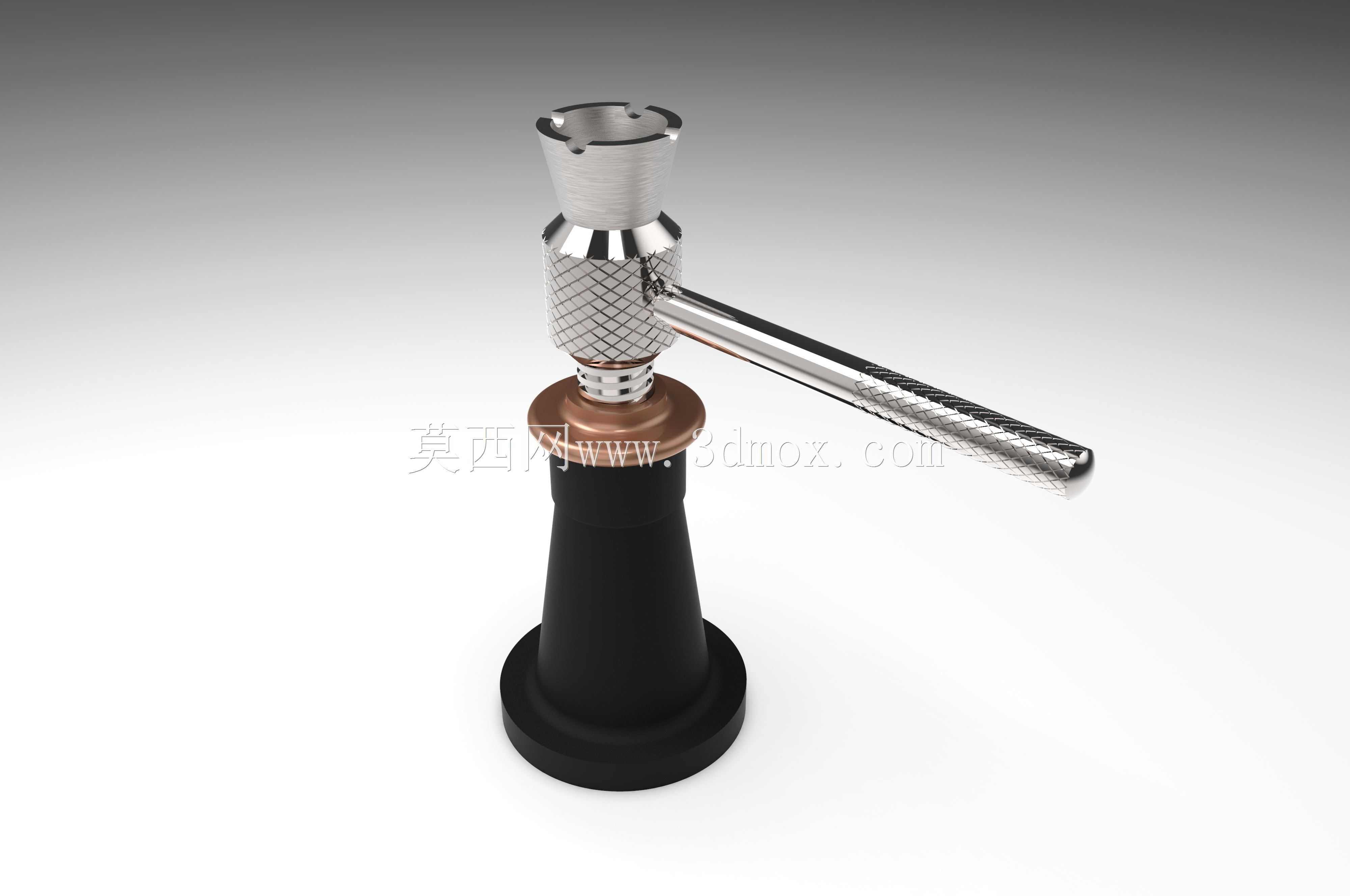

　　在小型汽修作业、设备安装调试、轻型构件临时顶升场景里，这类手动螺旋顶升工具的使用频率远高于液压类顶升设备，核心原因是其不存在液压油泄漏风险，也无需额外动力源，单人即可完成操作与移位，适配无供电、野外临时作业、狭小工位的顶升需求。从结构设计逻辑来看，该工具采用梯形丝杠作为核心传动部件，相比滚珠丝杠，梯形丝杠具备自锁特性，当顶升作业到达指定高度后，无需额外加装锁止销即可保持承重状态，避免负载下坠风险，这一设计完全贴合手动顶升作业的安全需求，毕竟在单人操作场景下，作业人员很难同时兼顾顶升操作与额外锁止动作。底座采用大直径锥台结构，底部接触面积远大于上部支撑段，作业时可将上部集中载荷均匀分散到支撑接触面，降低对地面的压强，

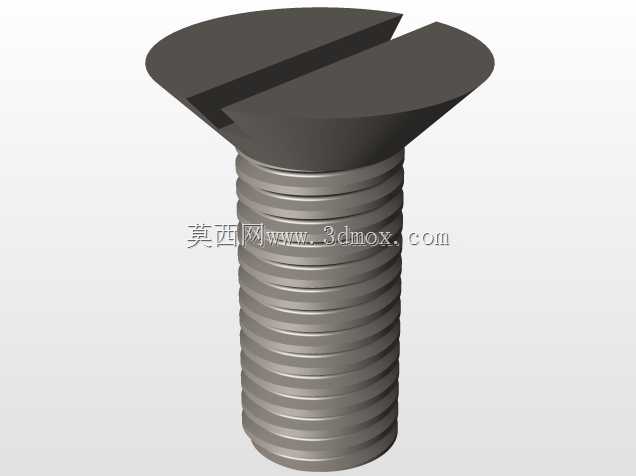

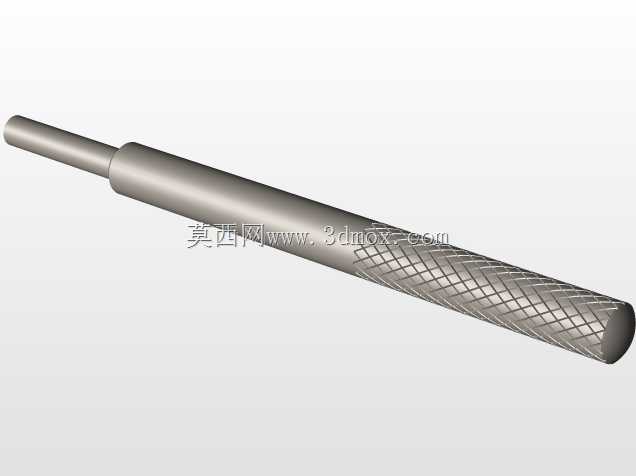

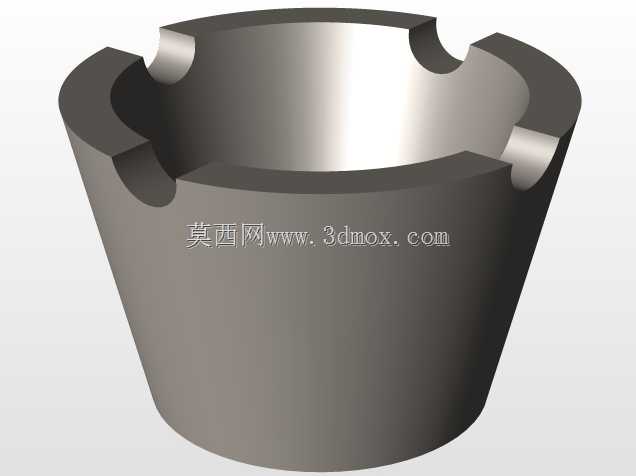

　　即使在硬度稍低的水泥地面、木质工位板上作业，也不会出现底座下陷、侧倾的问题，底座与丝杠下段采用过盈配合加定位销的连接方式，避免长期承重后底座与传动段出现松脱。操作摇臂采用滚花防滑设计，握持段做了网纹滚花处理，即使手上沾有机油、汗液，转动摇臂时也不会出现打滑，摇臂与丝杠螺母的连接段设置了径向定位钢珠，摇臂可绕连接点做小角度摆动，在工位空间受限、无法整周转动摇臂时，可小角度往复扳动摇臂完成顶升，适配轮拱内侧、设备底部夹缝这类狭小操作空间。顶部支撑头采用开槽碗状结构，接触被顶升构件时，可适配平面、圆弧面等不同接触面形态，开槽结构可避让构件底部的凸起筋条、螺栓头，避免顶升过程中出现支撑点滑移，支撑头与丝杠顶端采用推力球轴承连接，

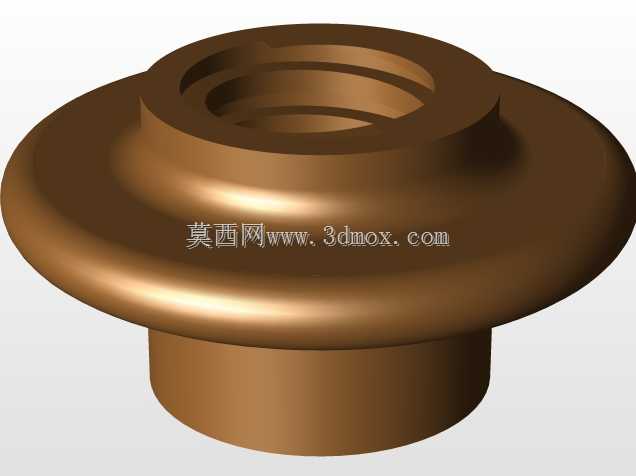

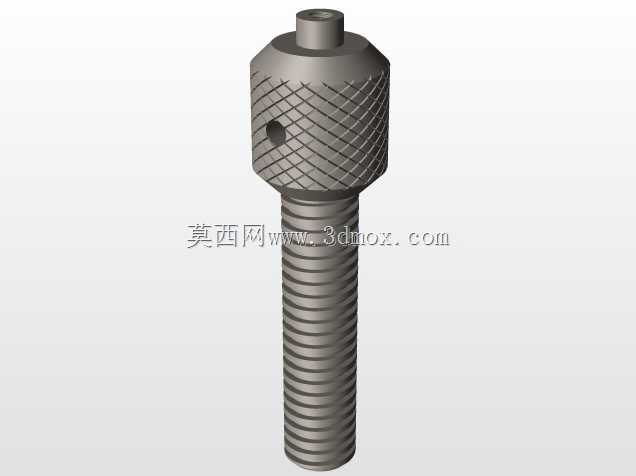

　　顶升承重状态下转动摇臂时，支撑头不会随丝杠同步转动，避免与被顶升构件接触面产生摩擦刮伤，也能降低转动摇臂所需的操作力矩。从安装边界来看，该工具收拢状态下整体高度较低，可放入多数家用轿车的随车工具槽，也可收纳进设备维修工具箱，顶升行程覆盖常规小型车辆换胎、轻型设备调平的高度需求，最大承重状态下丝杠的弯曲挠度控制在安全范围内，不会出现丝杠弯折、失稳的情况。传动螺母采用锡青铜材质，相比钢制螺母，锡青铜的耐磨性能更优，长期反复使用后传动间隙增量更小，且与钢制丝杠配合时摩擦系数更低，操作手感更顺滑，螺母外部设置了防滑滚花套，在空载状态下可直接转动螺母段快速调整初始高度，无需反复转动摇臂，大幅缩短作业准备时间。整体结构没有易损的密封件、橡胶件，日常维护仅需定期在丝杠螺纹段涂抹润滑脂即可，使用寿命远高于同规格的液压顶升工具，也不会因长期闲置出现密封失效、无法顶升的问题，完全适配低频应急、日常维修的使用场景。
