车载剪式螺旋顶升支撑结构

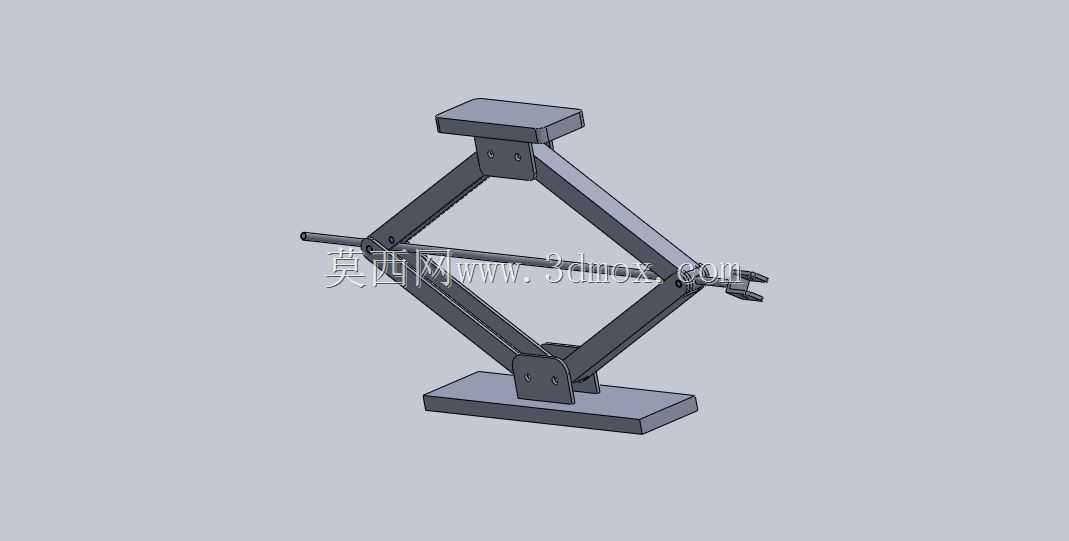

　　日常汽修场景里，更换轮胎、底盘检修这类作业，都离不开小吨位便携顶升设备的支撑，剪式螺旋千斤顶正是家用乘用车配套的主流随车顶升工具，和液压类顶升设备相比，纯机械螺旋传动的结构不存在密封件老化泄压的风险，长时间支撑状态下的稳定性更有保障，哪怕在户外非硬化路面临时作业，也能维持可靠的支撑高度，不会出现缓慢回落的安全隐患。这套剪式螺旋顶升结构采用对称菱形剪臂布局，上下两端分别设置承载托板与底座，托板位置预留了与车辆底盘顶升支撑点匹配的贴合面，作业时能卡入底盘预设的加强筋位置，避免顶升过程中出现滑移；底座采用加宽平板设计，接触地面的面积经过核算，在普通沥青、水泥路面甚至压实的泥土地面，都能分散顶升载荷，不会出现底座下陷的问题。

　　中间的传动螺杆贯穿两组剪臂的铰接滑块，转动端部的摇杆即可带动两组滑块沿螺杆轴向相对移动，推动剪臂夹角变化实现托板的升降，整个传动过程没有复杂的液压油路，日常存放不需要考虑油液泄漏、低温环境油液粘度变化影响顶升效率的问题，哪怕在北方冬季户外低温环境下，也能正常操作使用。从结构设计的角度看，剪臂部分采用等长对称的板材铰接，所有铰接孔的位置公差经过严格控制，升降过程中两组剪臂的受力始终均匀，不会出现偏载卡滞的问题；螺杆采用梯形传动螺纹，具备自锁特性，当顶升到达指定高度停止转动摇杆时，螺纹副的自锁力可以牢牢锁定当前高度，不需要额外设置锁止机构就能保证支撑安全，这也是这类机械千斤顶相比其他顶升结构的核心优势。尺寸边界方面，

　　这类车载剪式千斤顶完全收回状态下的整体高度较低，可以轻松放入乘用车后备箱的工具槽内，不会占用过多储物空间；最大顶升高度覆盖普通家用轿车、城市SUV的底盘离地间隙需求，额定承载吨位匹配家用车的整备质量，完全满足日常换胎、临时底盘检查的作业需求。建模过程中对所有铰接位置的配合间隙做了还原，既体现了实际产品的装配公差，也能直观演示整个升降过程的运动轨迹，剪臂的板材厚度、铰接销轴的直径、螺杆的公称直径都按照实际量产产品的参数做了等比例还原，托板与底座的防滑纹理、摇杆端部的配合接口也都做了细节呈现，可用于机械原理教学、随车工具结构设计参考，也能作为汽修实训场景的演示模型使用。
