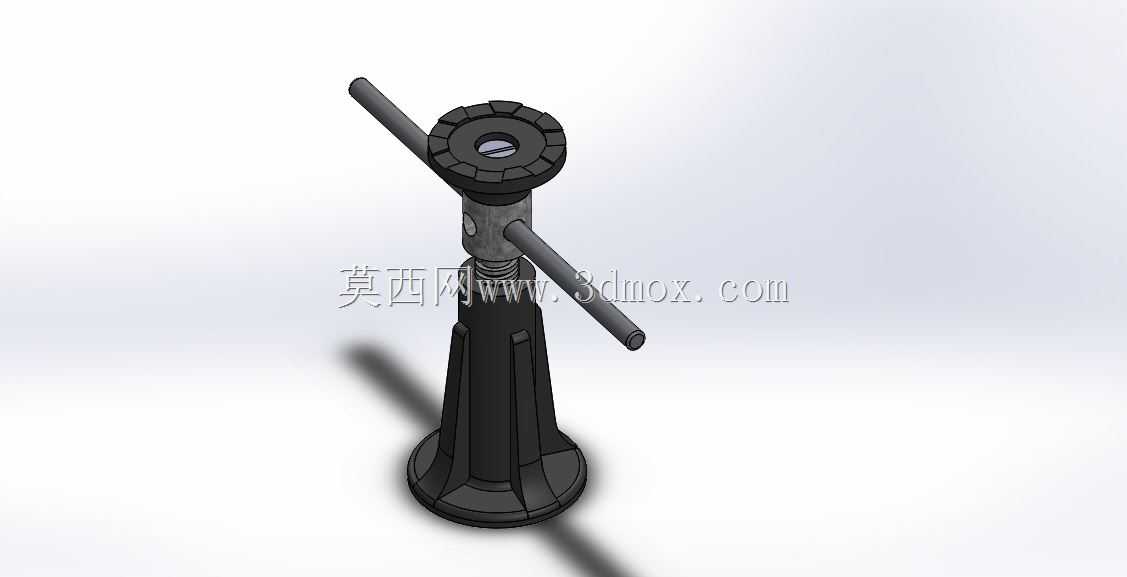

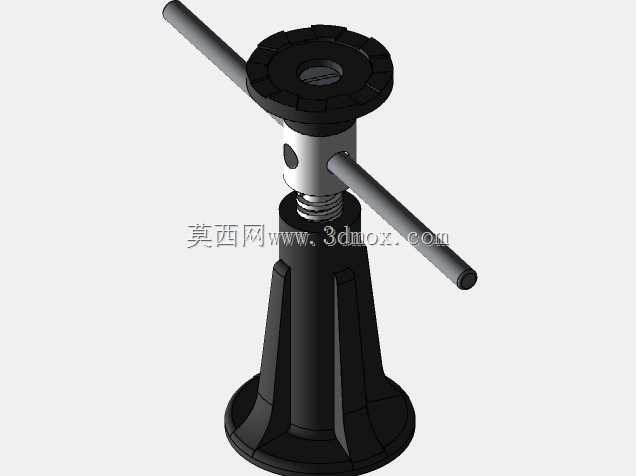

车辆维修用手动螺旋顶升支撑结构

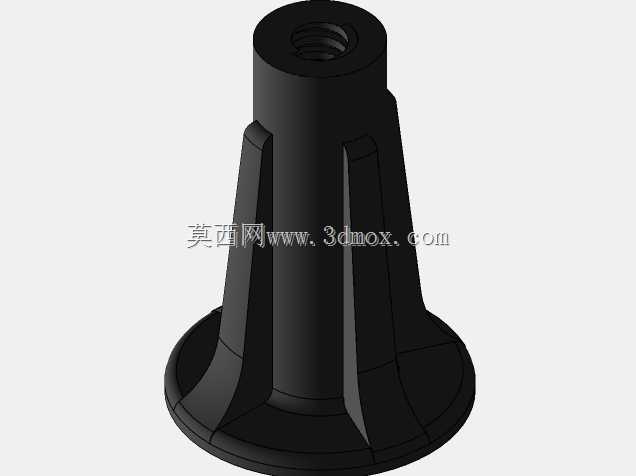

　　在乘用车日常维保、小型工程机械现场检修场景中，这类手动螺旋顶升结构是无需外接动力源的可靠支撑工装，区别于液压顶升结构的密封依赖特性，纯螺旋副传动的结构不存在液压油泄漏、密封件老化失效的风险，哪怕在低温、高粉尘的户外作业环境下，也能稳定保持顶升后的支撑状态，不会出现负载缓慢沉降的安全隐患。从结构设计逻辑来看，整个部件以梯形传动螺旋副作为核心传力单元，梯形螺纹的牙型角自带自锁特性，只要螺旋副的导程角小于当量摩擦角，哪怕摇臂上的操作力撤除，顶升托台也能牢牢锁定在当前高度，不需要额外加装锁止销或者棘轮止退结构，大幅简化了整体结构的零件数量。底座采用大直径喇叭口扩面设计，接触地面的支撑面做了放射状加强筋布局，既可以在硬化铺装路面分散负载压强，

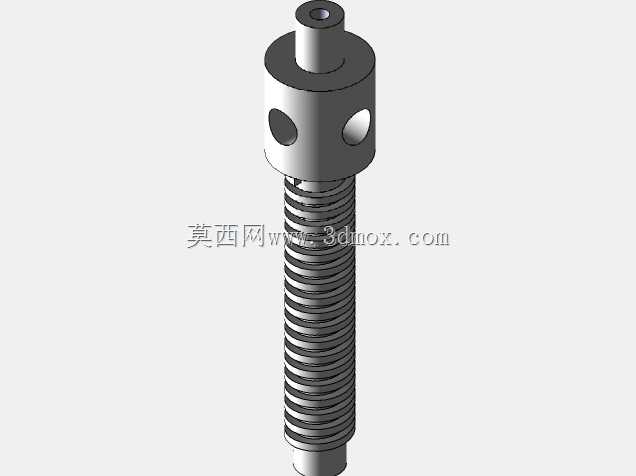

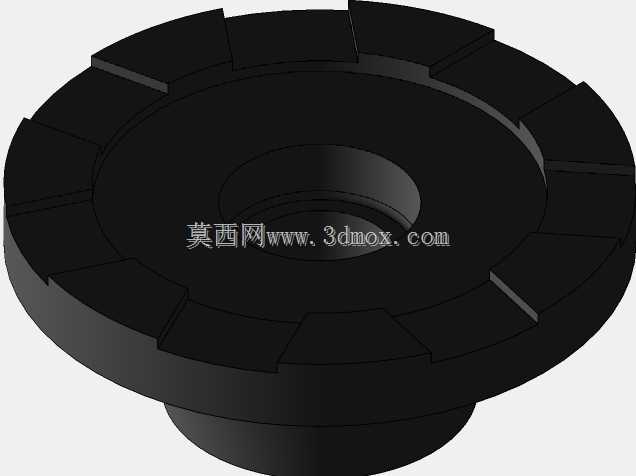

　　避免硬质地面被局部压溃，也能在略微不平整的碎石、泥土地面保持支撑稳定性，不会因为地面微小倾斜出现侧翻风险。中部的螺母滑块与升降螺杆配合，两侧伸出的摇臂插孔采用贯穿式通孔设计，操作时可以根据作业空间的大小，选择单侧插入摇杆或者双侧同时施力，在大负载顶升阶段双侧施力能降低单人操作的出力强度，狭窄空间下单侧摇杆也能完成小范围高度微调。顶部的托台做了环形防滑齿面，接触车辆底盘支撑位的时候，齿面可以嵌入底盘金属表面的微小凹凸，避免顶升过程中托台与底盘之间出现滑移错位，托台中心的沉孔可以适配部分车型底盘的定位凸点，进一步提升对位精度。整体结构的安装边界非常清晰，收拢状态下整体高度适配普通家用轿车的底盘离地间隙，

　　不需要额外垫高就能直接伸入底盘下方，最大顶升行程覆盖常规家用车换胎、底盘检查所需的提升高度，不会出现行程不足导致轮胎无法完全离地的问题。所有受力部件的材质选型都围绕静载支撑需求设计，螺杆采用中碳钢调质处理，表面做发黑防锈处理，底座与螺母滑块采用铸铁材质，兼顾减震性能与结构刚性，摇臂采用空心钢管制作，在保证抗扭强度的前提下降低整体重量，方便单人携带转移。这类结构除了车辆维保场景，也可以作为小型设备安装时的高度微调支撑，在生产线设备调平、小型工装架设场景中，作为固定高度的支撑垫块使用，相比可调垫铁，它的调节范围更大，操作也更便捷，不需要反复敲击垫铁就能完成毫米级的高度微调。
