管道夹持旋转操作工装夹具结构

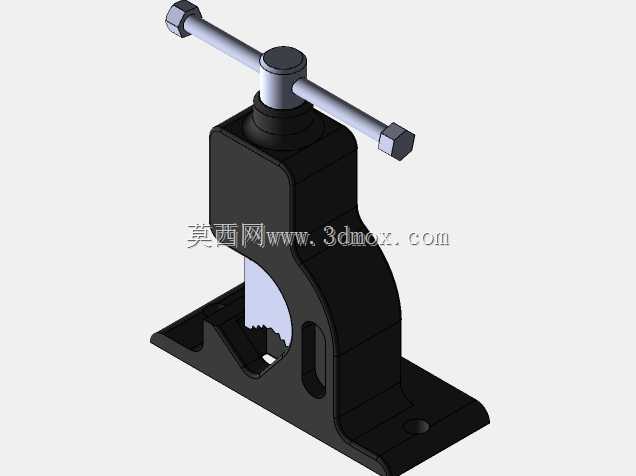

　　在管路预制、现场检修以及小型管件加工的作业场景里，这类手动夹持旋转工装是一线装配、管工岗位常用的辅助作业器具，核心作用是在管道套丝、坡口打磨、密封件装配、小型焊接组对工序中，牢牢固定住管道本体，同时允许作业人员手动带动管道绕自身轴线回转，无需反复松夹调整装夹位置就能完成整圈圆周方向的作业操作，相比传统台虎钳装夹管道只能固定单一角度的局限，这类结构能大幅降低管件圆周作业时的反复装夹频次，减少管道表面夹伤的概率。从结构设计逻辑来看，整套机构采用底座固定式安装思路，底部带安装孔的铸造底座通过螺栓可直接固定在工作台面或者预制工位的钢结构支架上，底座延伸出的C型悬臂承托上部的夹装主体，夹装主体内部设置有与管道外径适配的夹持型腔，

　　顶部的手动操作杆采用杠杆增力结构，作业人员扳动操作杆时，内部的夹块会同步收拢抱紧管道外壁，操作杆的力臂长度经过匹配设计，普通成年操作人员单手施加的力就能让夹块提供足够的抱紧摩擦力，避免管道在旋转或者受作业外力时出现打滑偏移。夹装主体与底座悬臂之间设置有回转配合结构，当管道被抱紧后，扳动延伸出的操作杆就能带动整个夹装部分连同管道一起绕水平轴线回转，回转过程没有多余的卡滞点位，可在任意圆周角度停留，方便作业人员针对管道不同方位的位置开展加工或者装配操作。从安装边界来看，底座的安装孔位间距适配常规钳工工作台的T型槽间距，也可直接焊接在临时预制场的型钢支架上，整体结构的垂直高度控制在常规作业人员站立操作的舒适区间，

　　操作杆的回转半径不会超出底座的投影范围过多，避免作业时操作杆磕碰周边工位的器具。夹持型腔的尺寸覆盖常规小口径工业管道、仪表导压管的外径范围，夹块接触面做了防滑处理但没有尖锐棱角，不会在薄壁管道表面留下过深的夹痕，对于表面精度要求较高的不锈钢仪表管道，也可在夹块接触面加装铜质或者尼龙衬垫，进一步保护管道外表面。整套结构没有复杂的传动部件，日常维护仅需定期在回转配合面加注润滑脂即可，在野外无动力源的管线检修现场、小型维修车间的管路预制工位都能适配使用，相比电动回转的管道工装，这类纯手动结构不需要外接电源或者气源，部署灵活，故障概率极低，完全能满足小口径管道单件、小批量作业的装夹旋转需求。
