机加工台用螺杆式夹紧虎钳结构设计

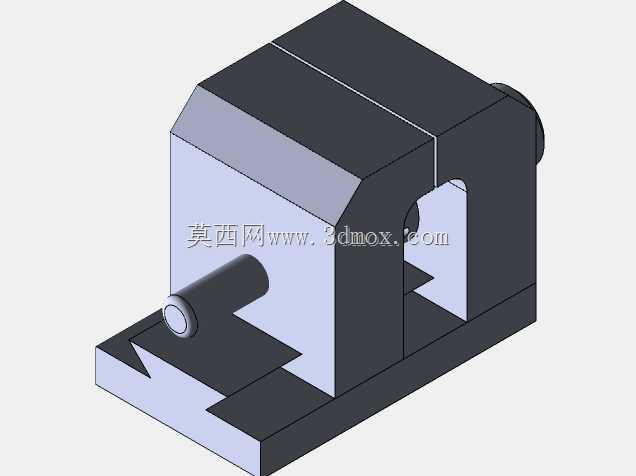

　　这款虎钳的结构设计完全围绕机加工工位的实际装夹需求展开，整体采用C型一体式铸铁基座作为承载主体，固定钳身与基座一体铸造成型，可动钳身通过底部燕尾导轨与基座配合，传动部分采用梯形螺杆副，螺杆一端与可动钳身通过防脱卡槽连接，转动螺杆时即可带动可动钳身沿导轨做直线往复运动，实现钳口的开合动作。从实际应用场景来看，这类虎钳多安装在铣床、钻床、钳工台的工作台面上，用于固定待加工的金属或非金属工件，避免工件在钻削、铣削、锉削、錾削等加工过程中出现位移、晃动，保证加工精度与操作安全。设计过程中优先考虑了装夹的稳定性，钳口部位预留了安装可换钳口板的螺纹孔，可根据加工工件的材质更换带齿防滑钳口、软质铜钳口或者V型钳口，适配不同形状、

　　不同硬度工件的装夹需求，比如装夹圆柱形工件时更换V型钳口可避免工件滚动，装夹精加工面时使用软质钳口可防止夹伤工件表面。基座底部设计有两个贯通的安装槽，可通过T型螺栓与工作台的T型槽配合固定，安装时可根据工位需求调整虎钳在工作台面上的位置，安装槽的长度预留了足够的调整余量，适配不同规格工作台的安装孔位间距。从结构受力角度分析，梯形螺杆具备自锁特性，装夹工件后即使受到加工过程中的振动载荷，钳口也不会自行松脱，无需额外增加锁止机构即可保证装夹可靠性；可动钳身与导轨的配合面设计了足够的接触长度，可承受装夹时的倾覆力矩，避免装夹长条形工件时钳身上翘。钳口的开合行程设计覆盖了常规机加工工件的尺寸范围，

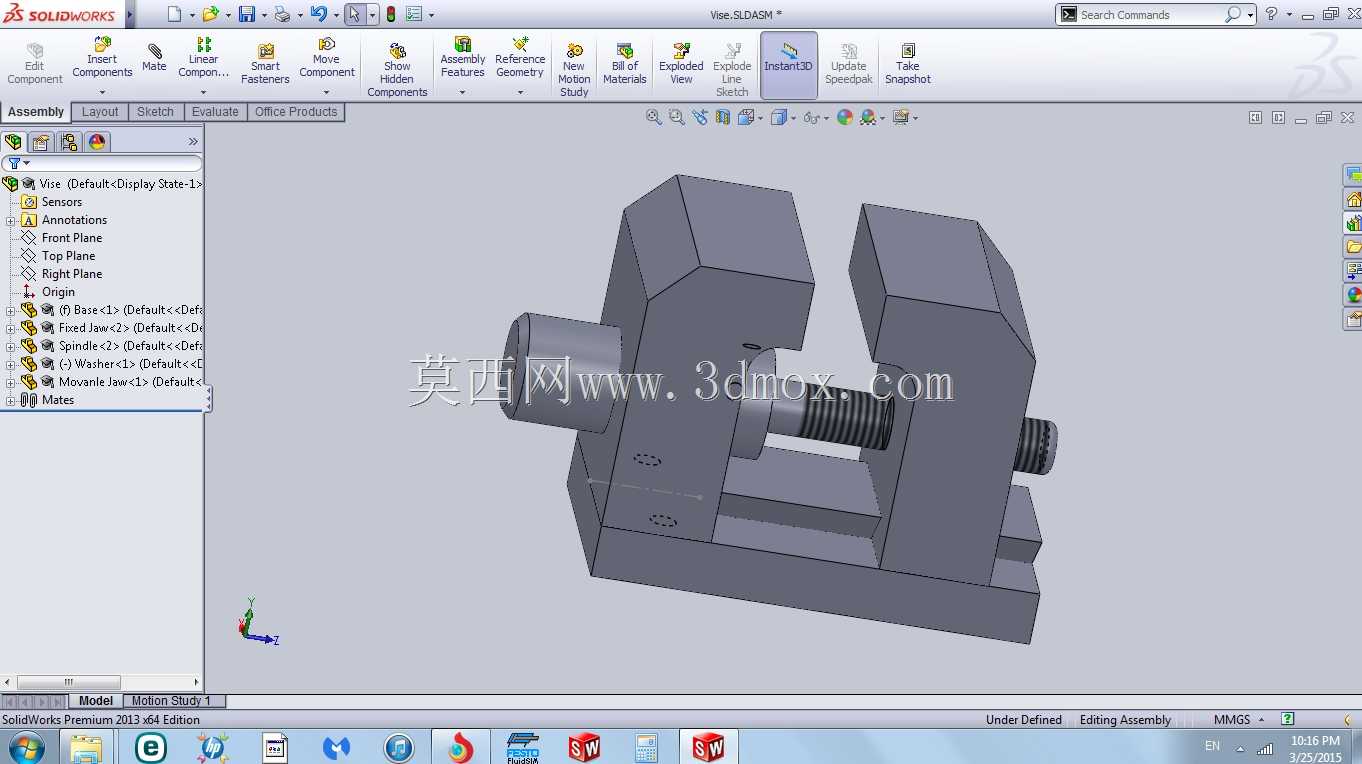

　　日常使用中无需额外加装垫块即可完成大部分中小型零件的装夹，基座的整体高度经过优化，既保证了足够的结构刚性，又不会因高度过高导致加工时刀具行程不足。整个模型的装配关系完全按照实际虎钳的装配逻辑搭建，各运动部件之间预留了合理的配合间隙，可直观演示螺杆带动钳身移动的完整动作过程，对于夹具设计从业者来说，可直接参考其导轨配合、螺杆传动、安装固定的结构形式，根据实际工位的装夹需求调整钳口宽度、开合行程、基座尺寸等参数，快速衍生出适配不同加工场景的专用夹具结构。
