金属加工用重型台钳结构设计

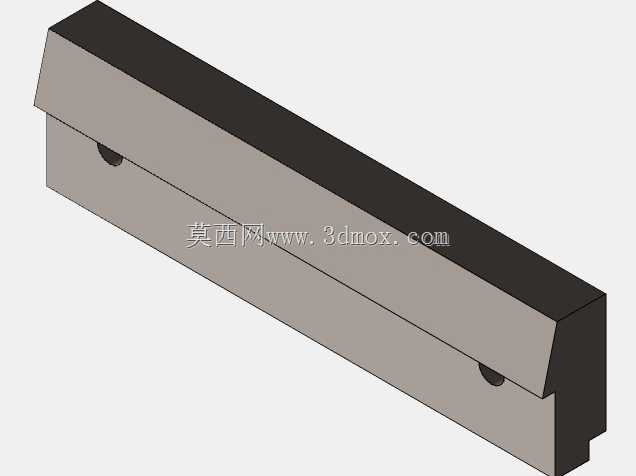

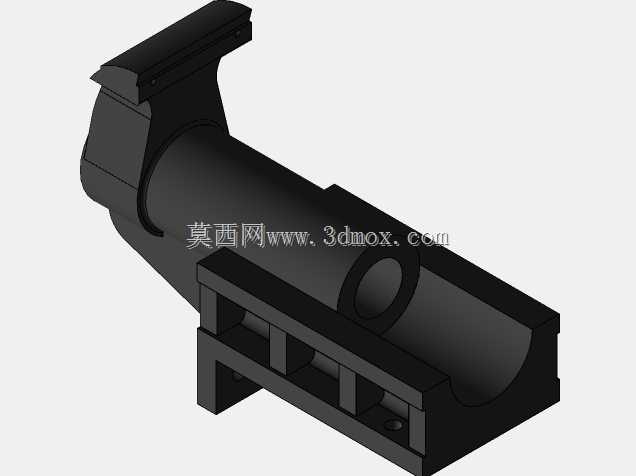

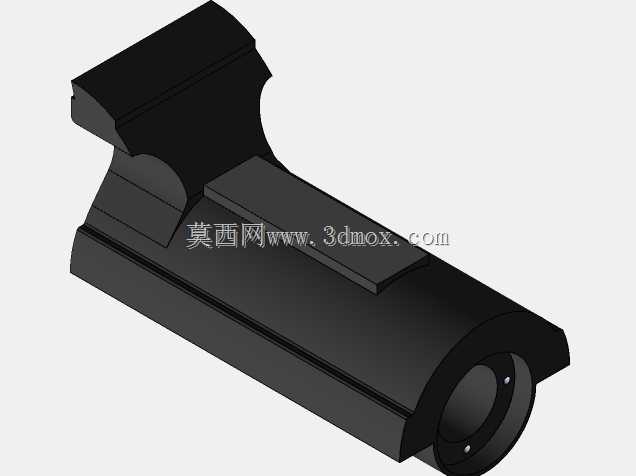

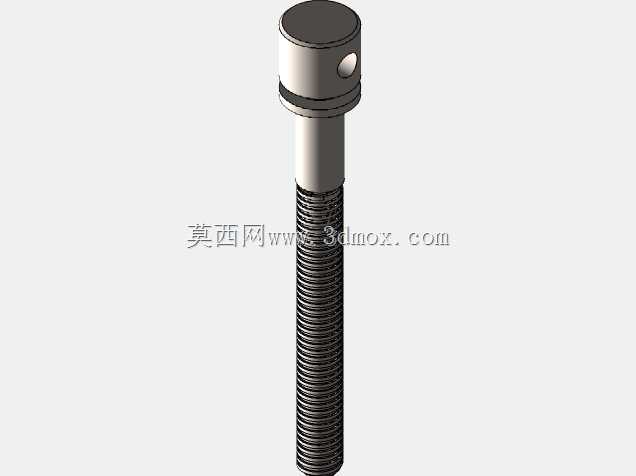

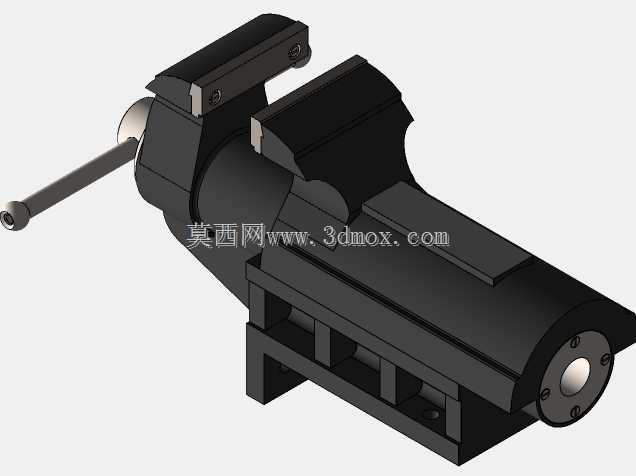

　　这款台钳主要面向金属加工场景的工件装夹需求，在钳工修配、小型零件铣削、钻孔工序、零件打磨去毛刺等作业中都能提供稳定的夹持力，是车间工位、维修站点、实训教学场地里不可或缺的基础工装。从结构设计来看，整体采用一体式铸钢基座搭配滑动钳身的布局，固定钳身与安装底座通过加强筋结构做了一体化连接，能在承受大夹持扭矩时避免基座变形，活动钳身通过梯形丝杆传动实现开合，丝杆尾部设置了防滑操作手柄，操作人员可以通过扳动手柄控制钳口开合距离，梯形螺纹的自锁特性可以保证夹持过程中不会因为工件振动出现松脱问题。钳口部分做了可更换式设计，钳口咬合面加工有交叉防滑齿纹，针对不同材质的工件，也可以更换铜质、铝质或者尼龙材质的软钳口，

　　避免装夹过程中夹伤工件已加工表面。安装边界上，基座底部预留了四个螺栓安装孔，可以直接固定在钳工工作台或者机床辅助工作台上，安装孔的孔距适配常规钳工台的预留安装位，不需要额外做转接板加工，整体安装后钳口高度距离工作台面的高度符合人体操作的作业高度，长时间操作不会出现手臂过度抬升或者弯腰的疲劳问题。设计过程中充分考虑了实际加工的受力情况，钳身的滑动导轨面做了加宽处理，相比普通轻型台钳，滑动配合面的接触面积更大，在夹持偏心工件时，活动钳身不会出现翘偏问题，夹持精度更稳定。丝杆的支撑端设置了耐磨铜套，长期频繁开合使用也不会因为磨损出现传动间隙过大的问题，日常维护只需要定期在丝杆和导轨配合面加注润滑脂即可，维护成本极低。在实际使用场景中，

　　这款台钳既可以满足小型五金零件的修配装夹，也可以配合分度头、钻床做小型零件的加工定位，钳身的最大开合距离覆盖了常规小型金属零件的装夹尺寸范围，对于异形工件，也可以通过搭配角度垫铁、V型块等辅具实现圆轴类、不规则轮廓零件的稳定装夹。整体结构没有多余的冗余设计，所有受力部位都做了对应的结构加强，外观的黑色涂装做了防锈处理，适合车间多油污、多切削液的作业环境，长期使用也不会出现表面锈蚀脱落的问题。
