金属板DVR录像机机箱结构设计

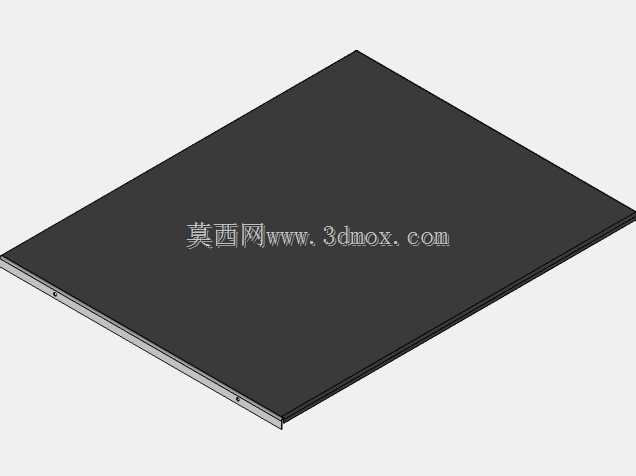

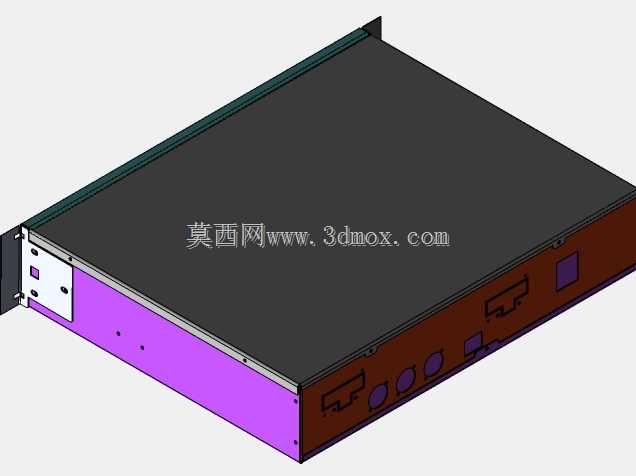

　　这款DVR机箱采用全金属板材加工成型，主要面向安防监控系统的后端存储部署场景，常见于社区监控机房、商超安保控制室、工业厂区安防值守点位等需要长时间稳定运行的使用环境，承担视频信号存储、多路监控画面回放、监控数据转发的核心硬件承载功能。从结构设计逻辑来看，整体采用标准机架式安装的外形基准，机箱主体采用折弯拼接的钣金工艺成型，顶面为整面平整金属盖板，通过侧边的快拆螺丝与主体框架连接，方便后期运维时打开盖板进行内部硬盘扩容、接线调整或者硬件故障排查。前面板区域做了分色处理，一侧预留了设备状态指示灯、功能按键的安装位，另一侧排布了多路视频输入接口、数据传输接口、电源接口的开孔，所有开孔位置都做了翻边处理，既可以提升接口安装的结构强度，

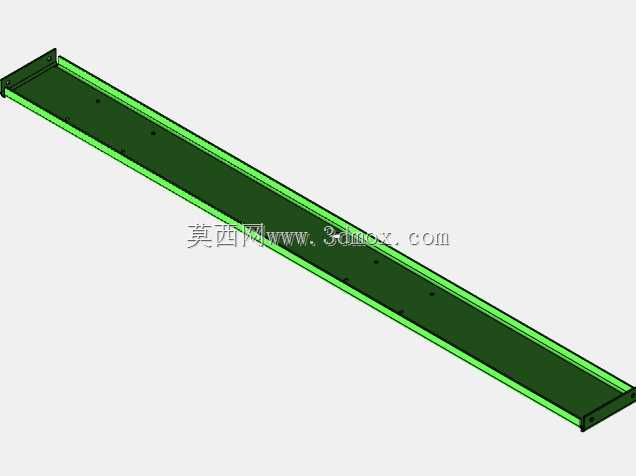

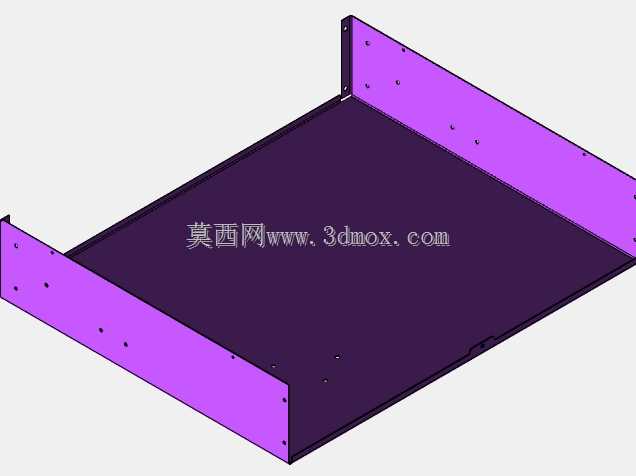

　　也能避免钣金锐边划伤安装人员或者损坏连接线材。机箱两侧设计有标准机架安装的固定耳片，耳片上的安装孔位完全匹配常规19英寸标准机柜的安装间距，安装时可以直接通过机柜螺丝固定在机柜层架上，不需要额外定制转接支架，同时机箱底部预留了桌面放置的防滑脚垫安装位，满足小型监控点位不需要上机柜、直接放置在桌面或者设备层板上的使用需求。在结构强度设计上，机箱的拼接边都采用了压筋折弯处理，在不额外增加板材厚度的前提下提升整体壳体的抗形变能力，避免运输或者安装过程中挤压变形导致内部硬件接触不良，内部预留了多块硬盘的安装支架位，支架与机箱主体之间设计有缓冲减震的连接结构，降低硬盘运行时的振动传导，延长存储硬件的使用寿命。机箱后部预留了散热通风的开孔区域，

　　匹配内部散热风扇的安装位置，形成前后贯通的散热风道，保证设备长时间高负荷写入视频数据时，内部硬件的工作温度维持在合理区间，避免过热导致的运行卡顿或者数据丢失问题。接口区域的开孔公差控制在合理范围，既保证各类接口接头可以顺利插拔，也不会出现间隙过大导致的电磁泄漏问题，满足安防设备长时间稳定运行的结构可靠性要求。
