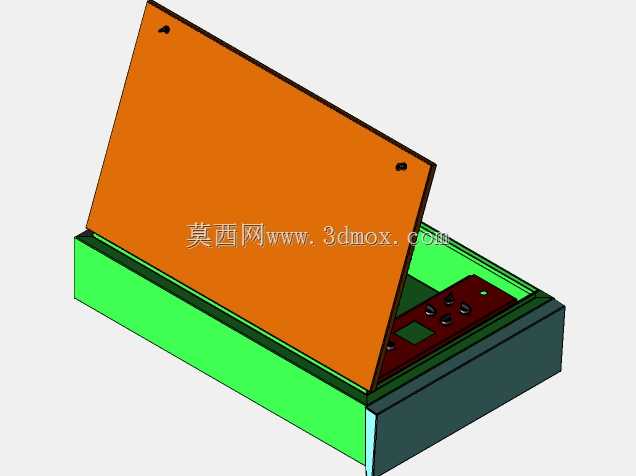

带金属面板的翻盖式工业配电盘结构

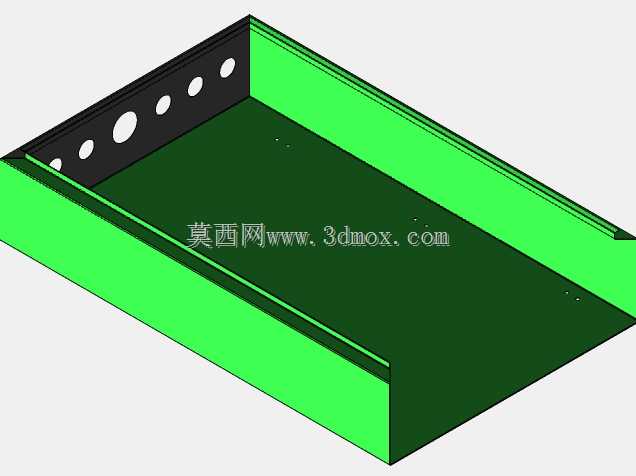

　　这款配电盘的设计首先锚定了工业现场低压配电终端的实际使用需求，适配车间工位、小型设备机组旁的就近配电场景，翻盖式的上盖结构完全贴合日常运维的操作逻辑，无需完全拆卸壳体即可完成内部线路检修、断路器通断操作，大幅降低日常运维的拆装工作量。整体面板尺寸设定为800mm×1250mm，这个尺寸边界是经过多场景适配验证的，既可以容纳足够数量的回路接线端子、小型断路器、接地排等配电元件，也不会占用过多墙面或设备旁的安装空间，适配壁挂安装、设备侧嵌装两种主流安装方式，安装孔位预设在上盖与底座的连接边缘，安装时可直接通过膨胀螺栓或设备配套固定件完成定位，无需额外加工安装支架。底座部分采用下沉式腔体设计，内部预留了充足的布线空间，

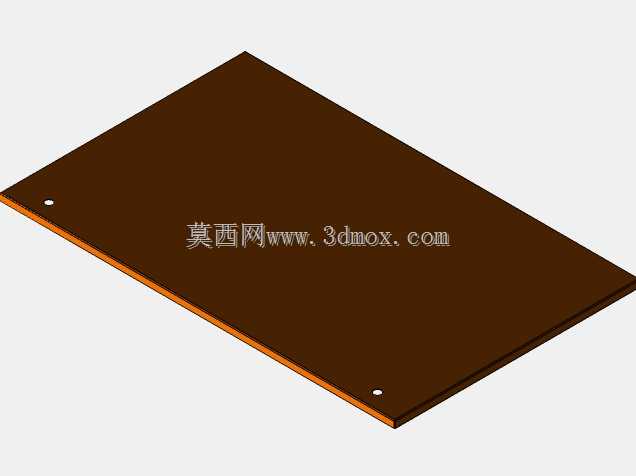

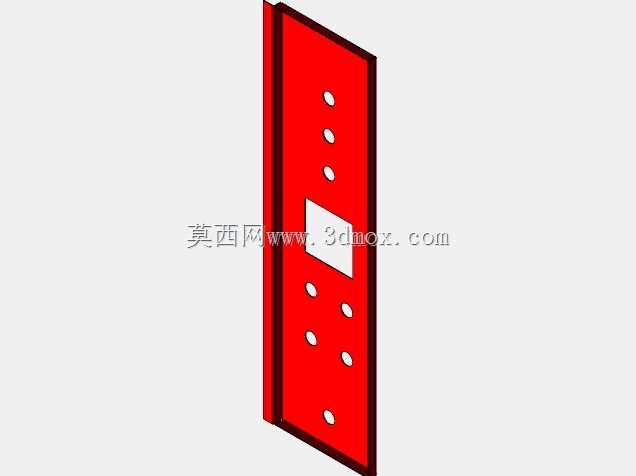

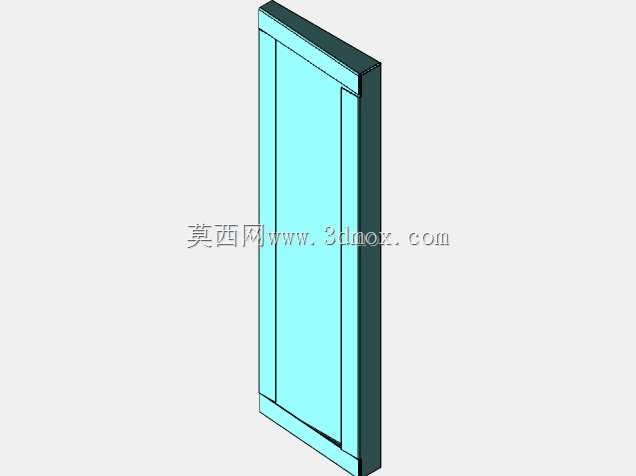

　　强弱电回路可通过腔体内部预设的分隔筋完成物理隔离，避免线路交叉干扰，腔体边缘做了翻边处理，上盖闭合后可形成贴合的密封结构，能够阻挡车间内的粉尘、飞溅切削液进入壳体内部，适配机加工车间、装配生产线等多粉尘、多油污的现场环境。上盖采用金属板材加工，表面做了防静电喷塑处理，既具备足够的结构强度，避免现场磕碰造成壳体变形，也能防止静电积累对内部电气元件造成干扰，上盖与底座采用侧边铰接的连接方式，铰接位置做了阻尼限位设计，翻盖开启后可自动维持在固定角度，不会因为现场振动或外力触碰突然闭合夹伤运维人员。内部元件安装板预设了通用的元件安装孔位，适配市面上主流的小型断路器、漏电保护器、接线端子排的安装尺寸，设计人员在进行三维建模时，

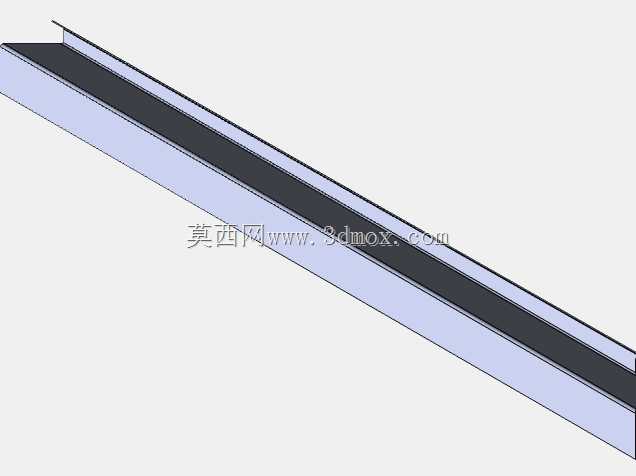

　　已经提前预留了元件接线的操作空间，接线完成后导线可沿着腔体边缘的走线槽规整排布，不会出现导线挤压、弯折半径过小的问题，同时底座下方预留了进出线敲落孔，可根据现场布线方向选择上进线、下进线或者侧进线的方式，适配不同现场的布线走向需求。整个结构的壁厚、加强筋位置都经过结构强度校核，在满装电气元件的情况下，壳体不会出现明显形变，长期使用也不会因为自重导致铰接位置松动，完全满足工业现场长期稳定使用的要求。
