钣金拼接式木炭烤制托架结构设计

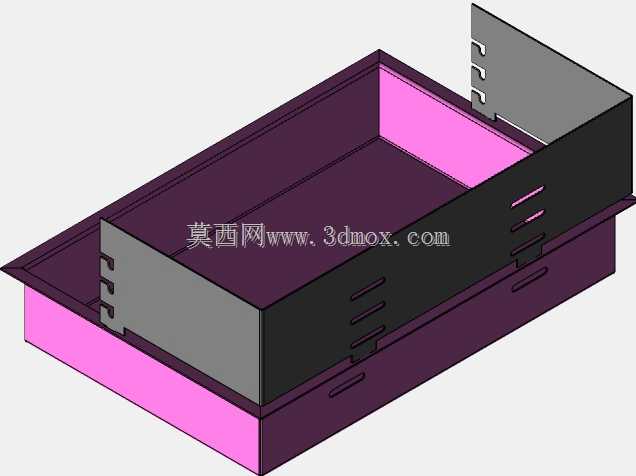

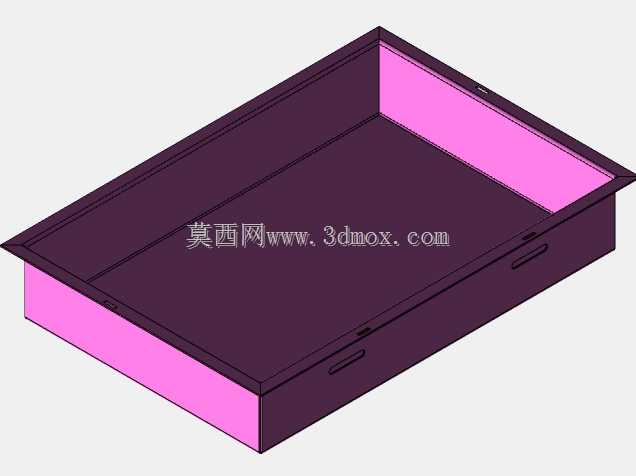

　　这款木炭烤架采用分体式钣金拼接结构，主体由底部承托槽体与后侧挡风围板两部分组成，整体采用金属板材弯折成型，无多余复杂连接件，适配户外露营、门店摆摊、家庭庭院烧烤等多场景的炭火烤制需求。从实际使用逻辑出发，底部紫色槽体为木炭承托主体，槽体边缘做外翻折边处理，既可以提升槽体整体结构刚性，避免高温下板材形变，也能作为安装限位边，直接卡入配套的烧烤桌架预留槽位内，安装时无需额外打孔固定，折边与架体贴合后即可限制槽体水平方向位移，适配常规商用烧烤台的预留安装尺寸，槽体内部深度经过测算，既可以容纳足够厚度的木炭层保证燃烧时长，也不会因炭层过厚导致热量过度集中烤糊食材，槽壁预留的细小通风缺口可以在炭层堆积时保证底部空气流通，避免木炭闷烧熄灭。

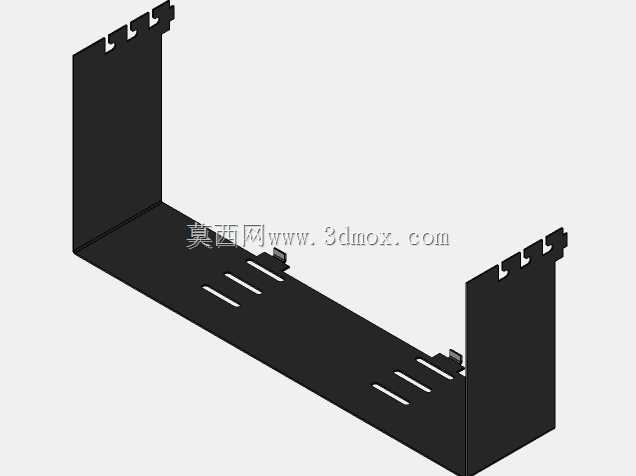

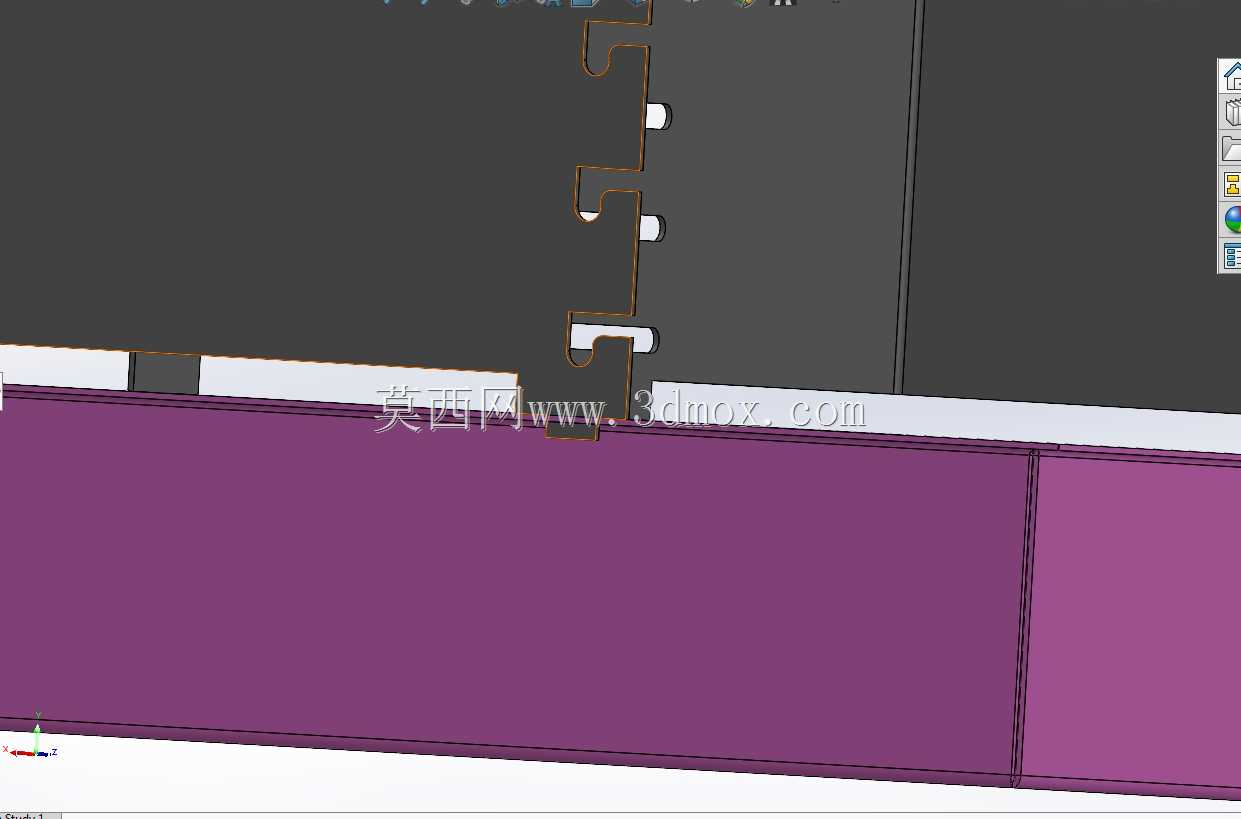

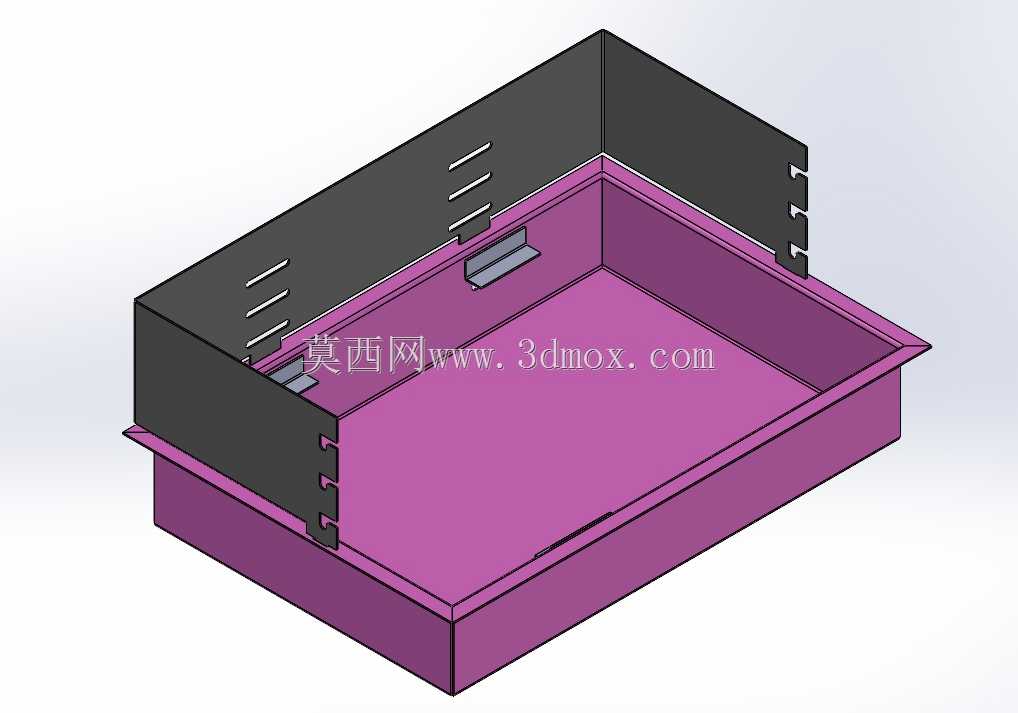

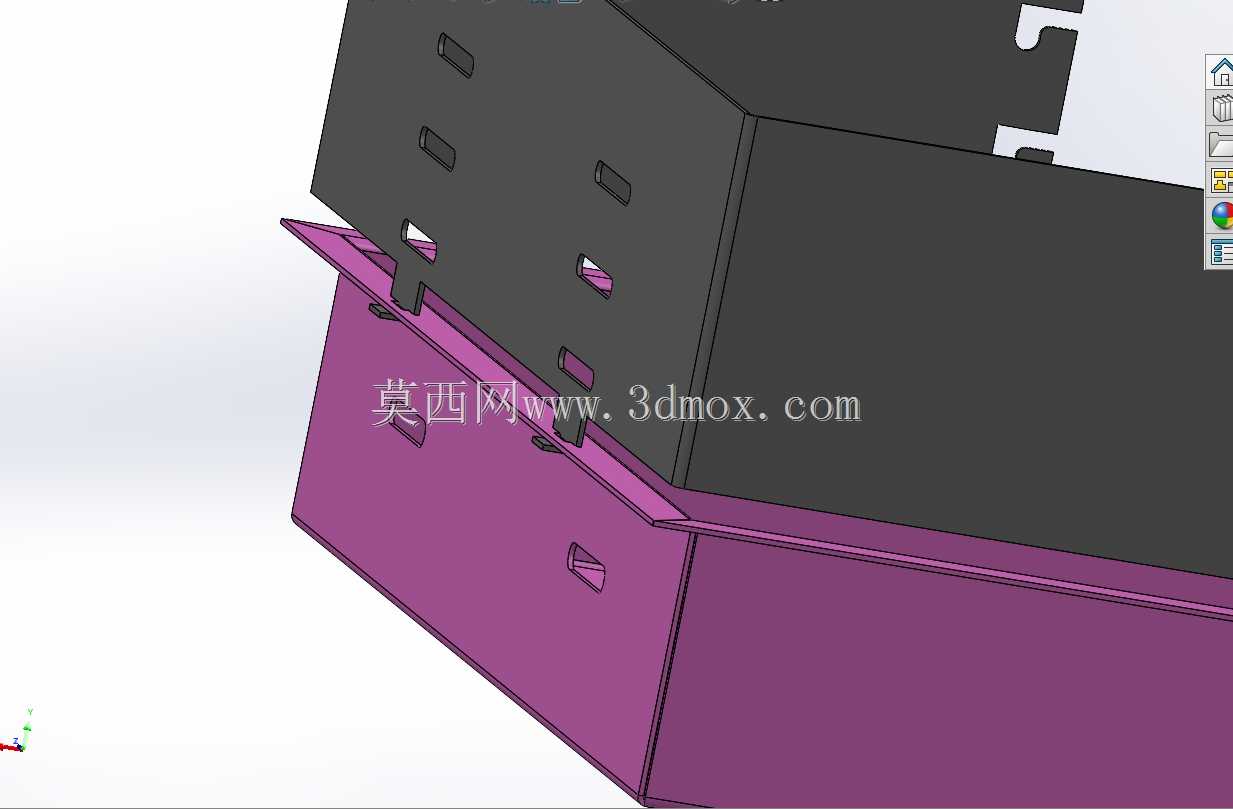

　　后侧的黑色围板为挡风挡油结构，围板侧边做卡扣式插舌设计，与槽体后侧的预留卡口直接卡接，无需焊接或螺丝固定，拆装时直接插拔即可，日常收纳可以拆分叠放减少占用空间，围板上开设的多组长条通风槽，既可以引导气流从后侧进入炭层辅助燃烧，也能阻挡炭灰被风吹向烤制操作侧，围板上预留的两个小型金属卡扣位，可以固定温度检测探头，方便烤制过程中实时监测炭层区域温度，避免温度过高导致食材焦糊或者烤架金属件过热变形。整体结构设计完全围绕钣金加工工艺展开，所有弯折边均做圆角处理避免锐边割手，板材厚度适配常规钣金冲压、弯折加工公差，无需开模即可批量生产，拼接处的卡扣间隙预留了金属热膨胀余量，高温使用时不会因为板材膨胀出现卡扣卡滞无法拆卸的问题，

　　围板高度经过实际场景验证，既可以阻挡侧向风对炭火的干扰，也不会遮挡操作人员翻烤食材的操作视线，槽体底部做微倾斜设计，炭灰可以顺着倾斜面滑向预留的清灰口，日常清理时无需完全抬起烤架，从清灰口即可扫出积灰，降低日常维护的工作量。
