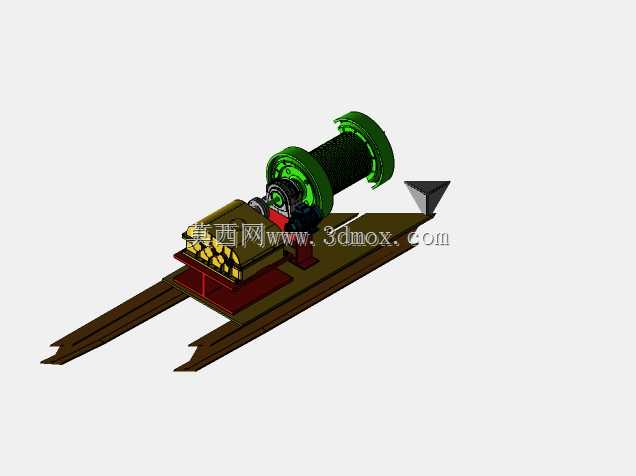

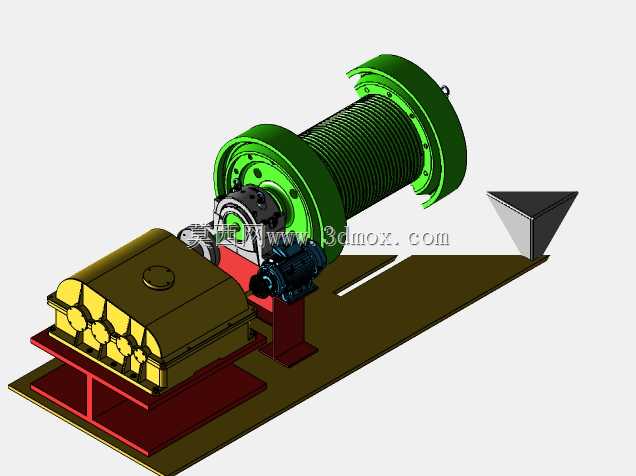

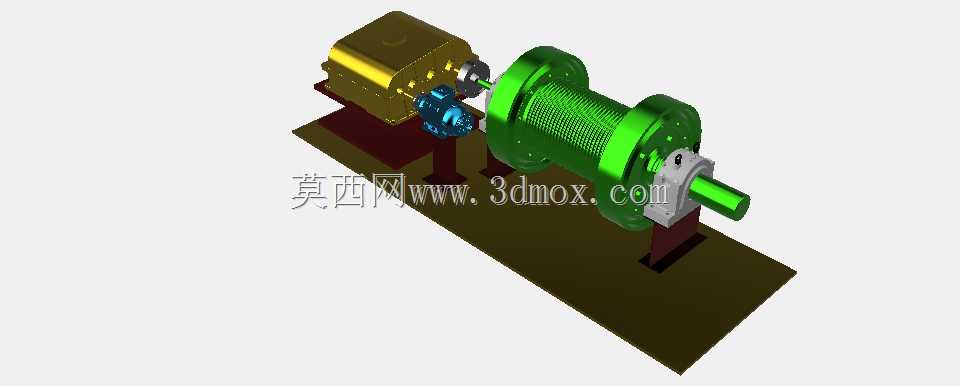

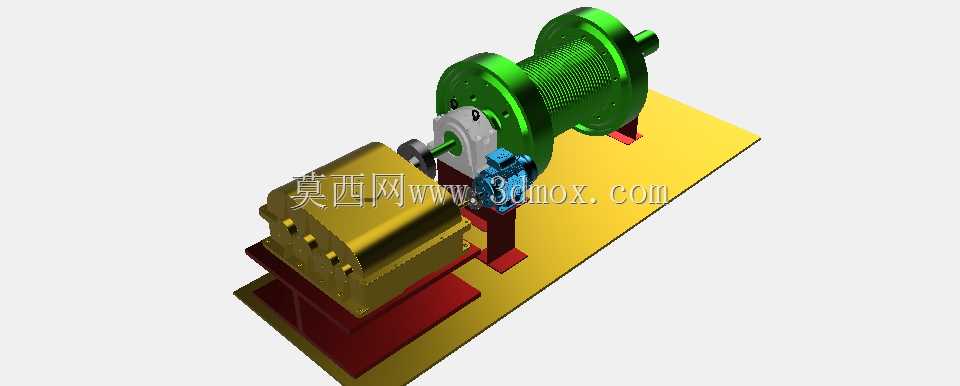

悬臂式齿轮箱卷筒电机传动结构

项目分类:通用机械零部件 发布时间:2022-03-16 ID:583818
  • 悬臂式齿轮箱卷筒电机传动结构
  • 悬臂式齿轮箱卷筒电机传动结构
  • 悬臂式齿轮箱卷筒电机传动结构
  • 悬臂式齿轮箱卷筒电机传动结构

  这套传动结构的核心布局采用悬臂式安装逻辑,将齿轮箱、卷筒、驱动电机整合在同一安装底座上,主要面向中小载荷的卷扬牵引作业场景,常见于车间小型物料吊运、设备检修工位的临时牵引、轻型生产线的工件位移拖拽等工况。从实际安装边界来看,整套组件的底座采用带加强筋的焊接结构,底部预留了四个对称的地脚安装孔,可直接通过膨胀螺栓固定在混凝土基础或者钢制设备平台上,安装时需要保证卷筒轴线与牵引方向的垂直偏差不超过千分之三,避免钢丝绳排绳时出现偏磨、咬绳的问题。齿轮箱采用一级减速的悬臂布置形式,输入轴通过联轴器直接与电机输出端连接,输出轴直接插入卷筒的内花键孔中,省去了额外的传动连接部件,既压缩了整套机构的轴向安装尺寸,也减少了传动链上的功率损耗。

  卷筒表面加工了标准的螺旋绳槽,绳槽的导程匹配常用的6mm直径钢丝绳,卷筒两端的挡缘高度超过钢丝绳直径的2.5倍,能有效防止作业过程中钢丝绳脱出绳槽。驱动电机采用卧式底脚安装形式,与齿轮箱的安装面共面加工,保证两者的轴系同轴度控制在0.1mm以内,避免运行时出现额外的径向载荷损伤轴承。设计时特意将齿轮箱的检修端盖朝向外侧,日常检查齿轮啮合状态、补充润滑脂时不需要拆解周边的安装部件,卷筒的支撑侧采用调心滚子轴承,能承受牵引作业时产生的径向载荷与少量的轴向偏载,适配现场安装时不可避免的少量基础沉降带来的轴系偏差。整套结构的重心落在底座的中心区域,即使在满载荷牵引时,底座的四个安装点的受力差也控制在15%以内,

  不需要额外加装配重块就能保证运行稳定性。在实际选型适配时,可根据牵引载荷的大小更换不同减速比的齿轮箱模块,或者调整卷筒的长度来适配更长的钢丝绳容绳量,底座上的安装孔位预留了足够的调节余量,不需要重新加工底座就能完成不同规格部件的替换。
