导轨式快速夹紧工装结构设计

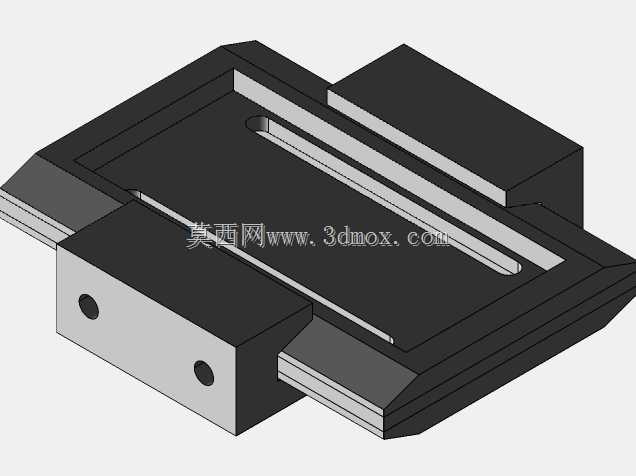

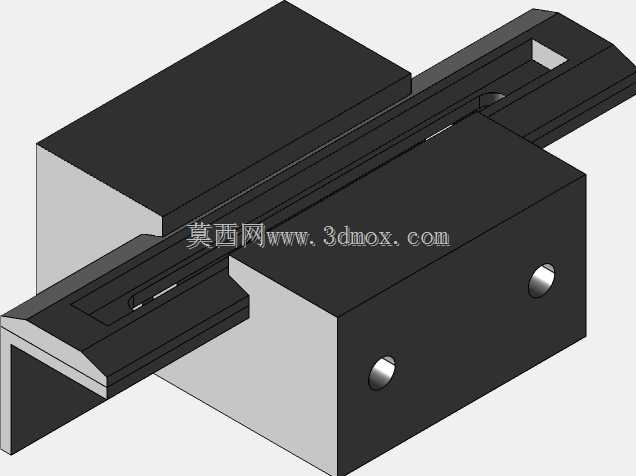

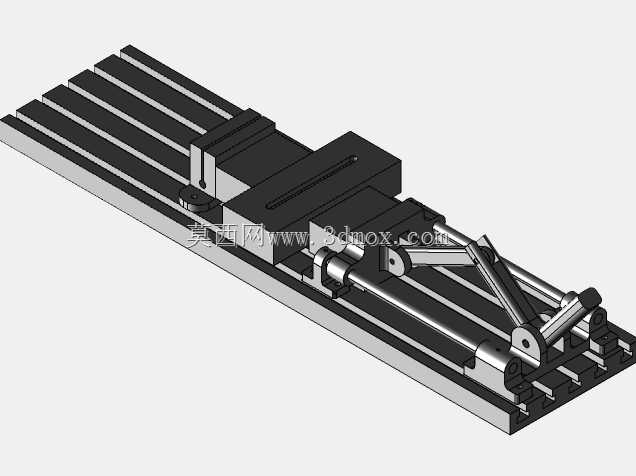

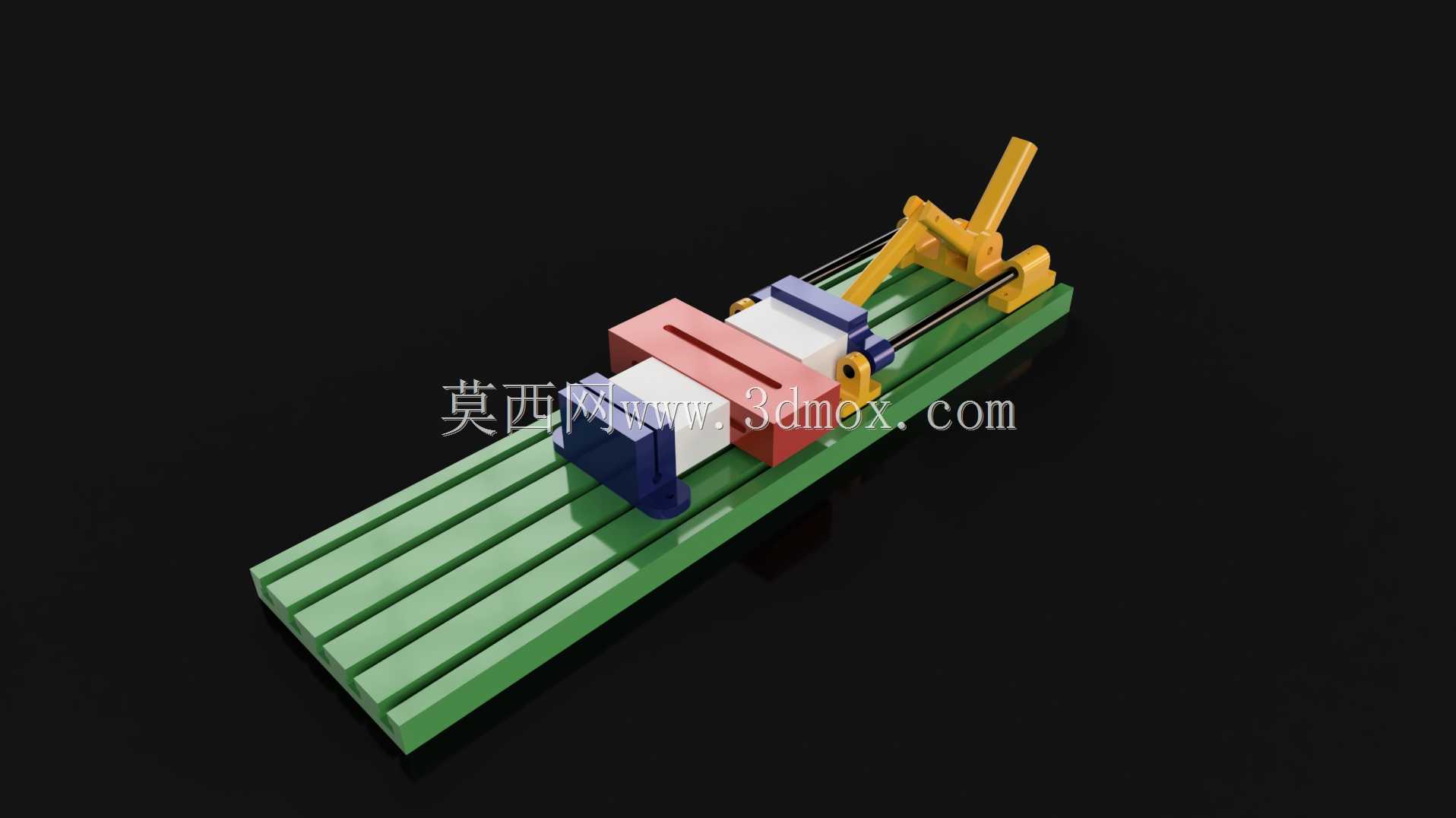

　　在非标自动化生产线、小型零件机加工工位以及工装检具的定位环节，这类导轨式快速夹紧结构的应用覆盖了从电子元器件压装定位到小型五金件铣削装夹的多个场景，相比传统的螺栓压紧、偏心轮夹紧结构，它的操作行程更短，压紧力释放与施加的切换动作可以在单步扳动操作下完成，能大幅降低工位操作的辅助时长。从结构布局来看，整套机构以带T型槽的直线导轨作为安装基座，导轨的槽型参数适配常规工业铝型材的安装槽宽，不需要额外加工定制安装底板，直接通过T型螺栓就可以固定在工作台面或者线体工装板上，安装边界的宽度控制在单根20系列铝型材的安装范围内，长度方向可以根据被夹紧工件的尺寸调整滑座的固定位置，适配不同长度规格的工件装夹需求。夹紧执行端采用了杠杆式压臂结构，

　　压臂的铰接点位置经过力臂配比优化，操作人员在扳动手柄时只需要施加较小的作用力，就可以在压头位置获得足够的压紧力，压头与工件接触的端面做了防滑纹理处理，避免工件在受切削力或者装配冲击力时出现移位。整套结构的滑动部分采用了低摩擦系数的衬套与光轴配合，扳动手柄时的阻尼感均匀，不会出现卡滞或者空行程过大的问题，在长期反复使用的工况下，铰接位置的销轴做了淬火处理，表面硬度满足高频次操作的耐磨要求。设计过程中优先考虑了操作的人机工程学，手柄的握持角度在夹紧到位时刚好处于与安装面呈45度的位置，操作人员不需要过度弯腰或者抬臂就可以完成操作，同时压臂的抬起高度预留了足够的工件取放空间，不需要将整个滑座拆离导轨就可以完成工件的上下料。在功能拓展性上，

　　压头位置预留了标准的螺纹安装孔，可以根据被夹紧工件的外形更换不同形状的压头，比如适配圆弧面工件的V型压头、适配薄壁件的软质橡胶压头，不需要改动主体结构就可以适配不同的装夹需求。整套机构的所有运动部件都做了限位设计，夹紧到位时会有明显的触感反馈，避免操作人员过度扳动手柄造成结构损坏，同时在松开状态下，压臂不会因为自身重力下落，不会干扰工件的取放路径。
