五轴联动焊接机械臂结构设计方案

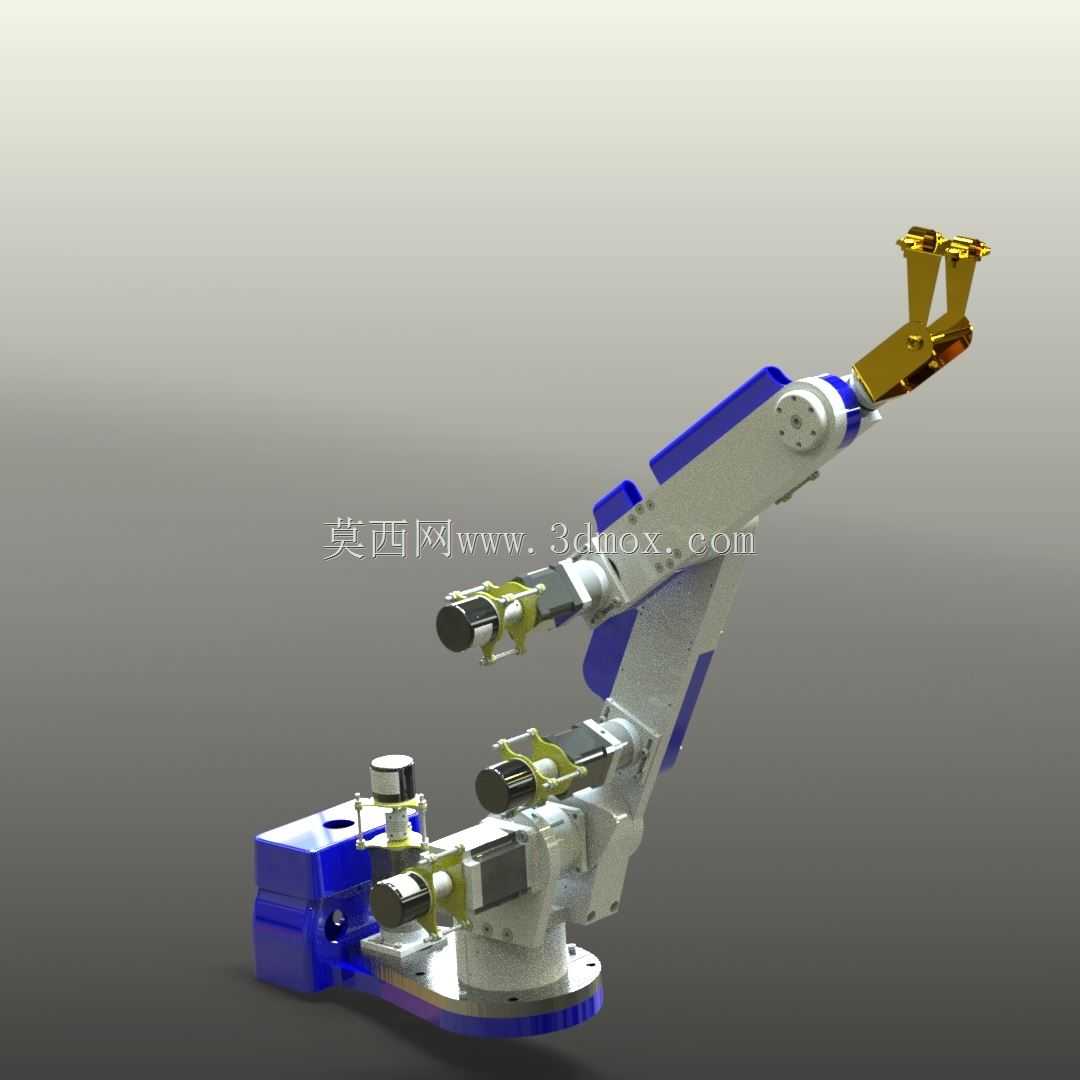

　　这套五轴焊接执行机构的设计，最初是针对中小批量结构件焊接工位的柔性化改造需求展开，区别于传统专机只能完成固定轨迹焊缝的局限，五轴联动的构型可以覆盖空间内任意角度的焊缝作业，在汽车零部件焊接、五金构件加工、小型钢结构件生产场景中，能替代人工完成长时间连续的焊接作业，降低焊工暴露在弧光、烟尘环境下的职业伤害风险。从结构布局来看，底座采用回转支承设计，可实现360度水平方向旋转覆盖，第一关节大臂承担主要的垂直方向抬升负载，第二关节小臂调整末端的俯仰角度，末端腕部配置两个旋转轴，可独立调整焊枪的倾角与回转姿态，整套机构的运动学解算基于D-H参数法完成，各轴的运动范围经过反复校核，既避免了相邻关节的运动干涉，也保证了作业范围内没有奇异点，

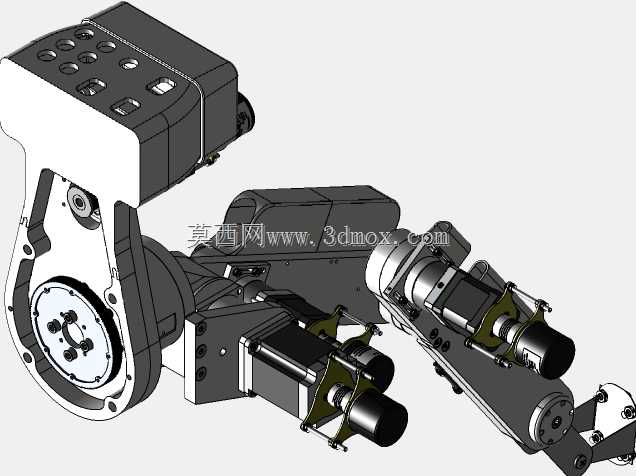

　　不会出现轨迹规划时的轴速度突变问题。设计过程中优先考虑了安装边界的适配性，底座安装孔位按照常见的焊接工位平台尺寸预留，整体安装 footprint 控制在0.4平方米以内，不需要对现有车间工位做大规模土建改造就能直接部署，臂展完全展开后最大作业半径可达1.2米，垂直方向作业覆盖范围从底座安装面往上0.1米到1.1米区间，足够覆盖常见的中小型焊接工件的所有焊缝位置。各关节的传动结构采用伺服电机搭配谐波减速器的方案，重复定位精度控制在±0.08mm以内，完全满足熔化极气体保护焊、氩弧焊等常规焊接工艺的精度要求，末端执行器预留了标准的焊枪安装接口，也可以根据工艺需求更换为夹持、打磨等其他作业端头，拓展设备的使用场景。

　　走线设计采用了关节内部中空走线的方案，避免焊接过程中焊渣飞溅、工件剐蹭损坏线缆，所有外露的结构棱边都做了圆角倒钝处理，降低作业过程中的磕碰风险，底座部分预留了电控柜安装位与走线槽，可直接配套通用的机器人运动控制器使用，不需要额外做结构改制。在负载能力设计上，末端额定负载为5kg，除了搭载常规焊枪之外，也可以承载送丝管、焊缝跟踪传感器等附加配件，适配带实时焊缝跟踪的高精度焊接需求，各轴的运动速度参数按照焊接作业的实际需求调校，空行程移动速度最高可达1.2m/s，焊接作业时的速度可在0-0.5m/s区间无级调整，匹配不同材质、不同厚度工件的焊接参数要求。
