八级传动齿轮箱壳体结构三维设计

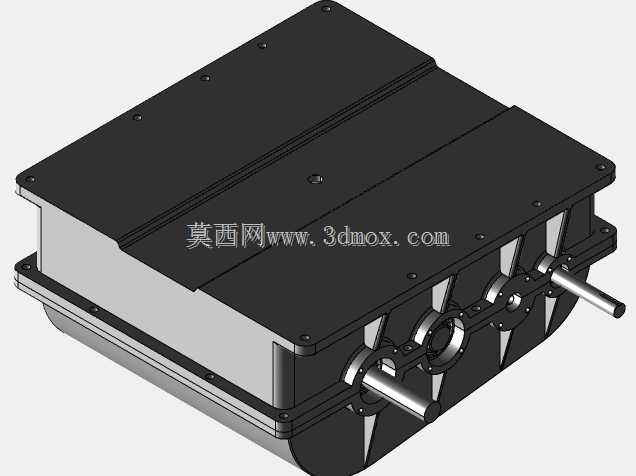

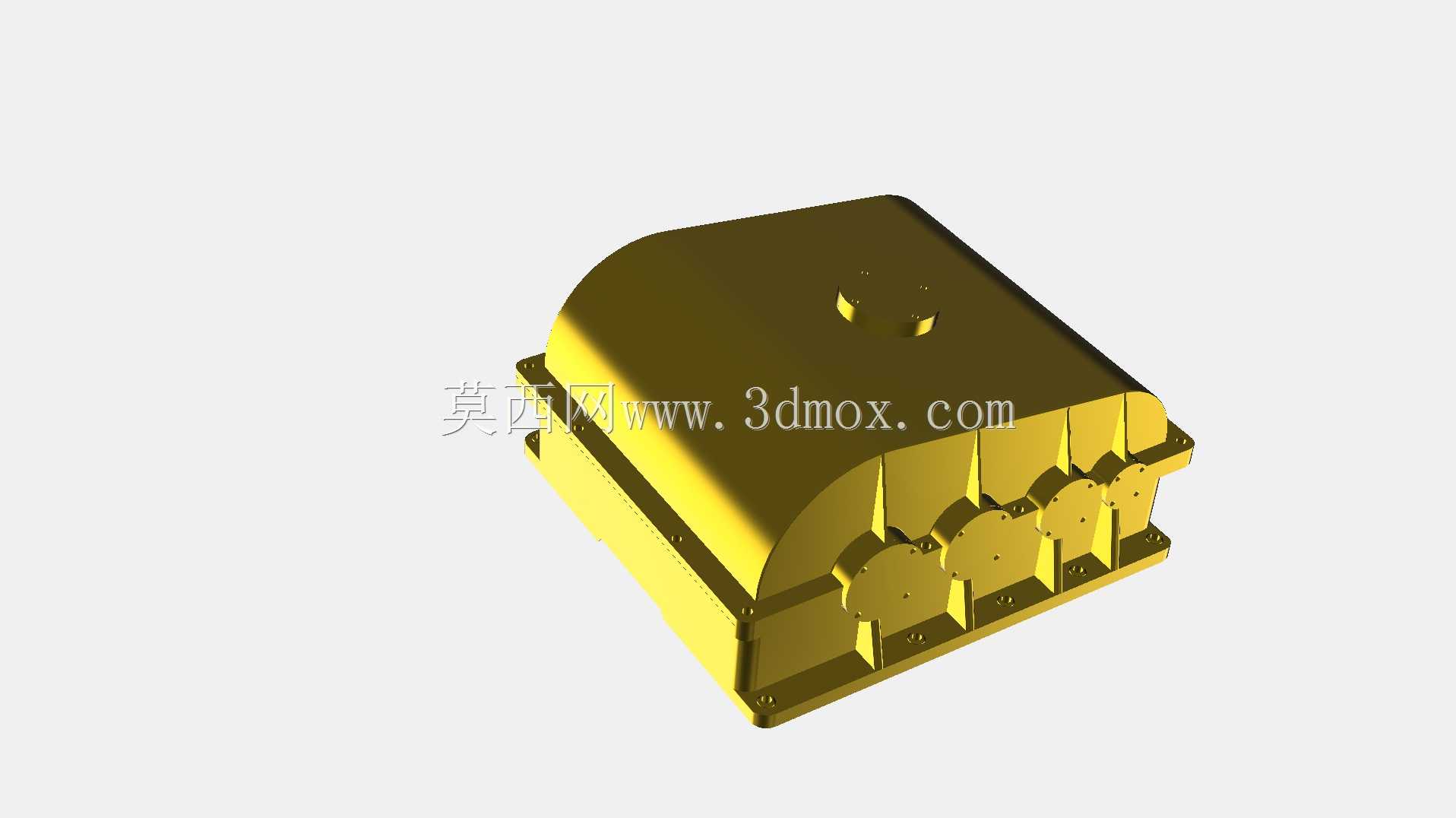

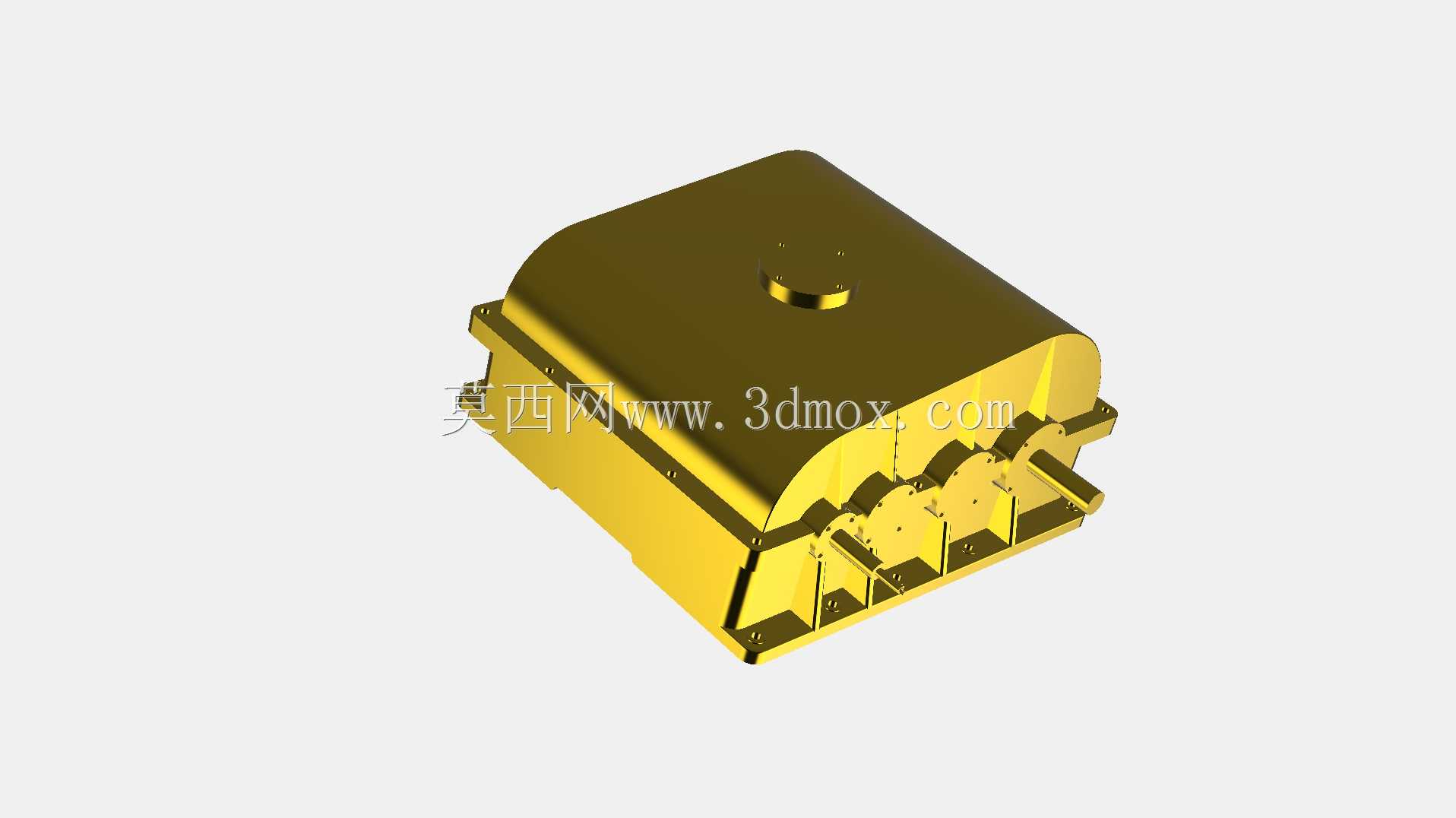

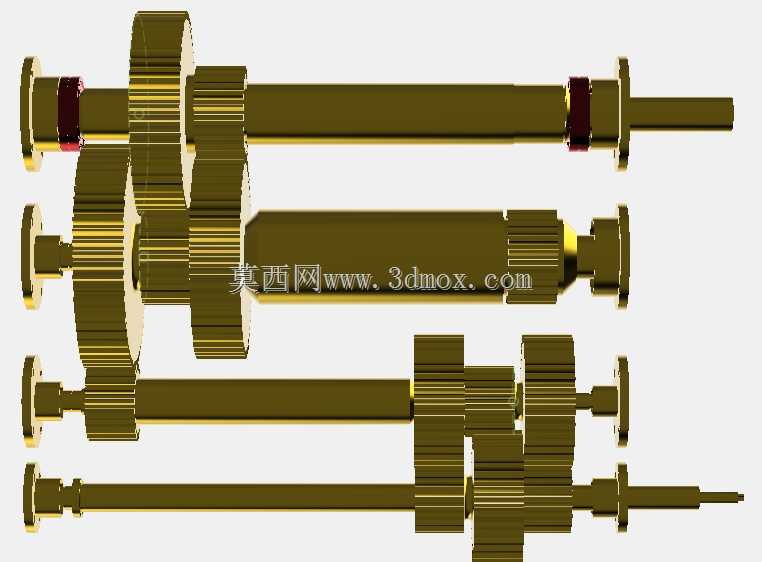

　　这款八级齿轮箱的壳体结构设计，核心围绕多级平行轴传动的布局需求展开，在紧凑的安装空间内实现大传动比的动力传递，常见于对输出转速有极低要求、同时需要稳定扭矩输出的小型自动化设备、精密检测仪器的动力传输单元中。从结构布局来看，壳体采用上盖与下座分体式设计，上盖顶部设置有同轴的定位凸台，用于和设备安装机架的定位孔配合，保证齿轮箱整体安装的同轴度，避免传动过程中因安装偏移带来的轴系磨损。下座的输出端设置有三个并排的轴伸避让槽，对应末级传动的三个输出轴位，槽体周边设计有加强筋结构，既可以提升壳体端部的结构强度，抵抗轴系运转带来的径向载荷，也能在装配时为端盖安装提供定位基准。壳体侧壁的连接耳位均匀分布，采用螺栓紧固的方式实现上下壳体的密封连接，

　　耳位处做了加厚处理，避免螺栓锁紧时出现壳体应力开裂的问题。从安装边界来看，壳体整体轮廓采用圆弧过渡的方形结构，顶部弧面设计可以减少设备内部的空间占用，同时提升壳体的抗形变能力，底部的安装平面平整度要求控制在合理公差范围内，保证和安装基面的贴合度，减少运转过程中的振动传递。设计过程中充分考虑了多级齿轮传动的润滑需求，壳体内部预留了足够的储油空间，内壁的导流结构可以在齿轮运转带油时，将润滑油引导至各个轴承安装位，保证高速级齿轮与轴承的充分润滑，降低长期运转的磨损风险。输入端的轴孔位置设置有密封件安装槽，可适配标准骨架油封，避免润滑油渗漏同时阻挡外部粉尘进入箱体内部。在实际应用场景中，这类八级齿轮箱多用于传感器检测设备的进给传动单元、

　　小型精密输送机构的动力减速环节，能够在较小的体积下实现数百比一的传动比，替代多级串联的减速单元，减少设备整体的零件数量与安装空间占用。壳体的壁厚设计经过载荷校核，在满足结构强度的前提下尽可能控制整体重量，适配小型轻量化设备的安装需求，各个轴孔的同轴度、位置度公差都按照精密传动的要求设定，保证内部齿轮啮合的侧隙处于合理范围，降低传动过程中的噪音与回差。
