三爪式轴承拔杆拆卸工装结构设计

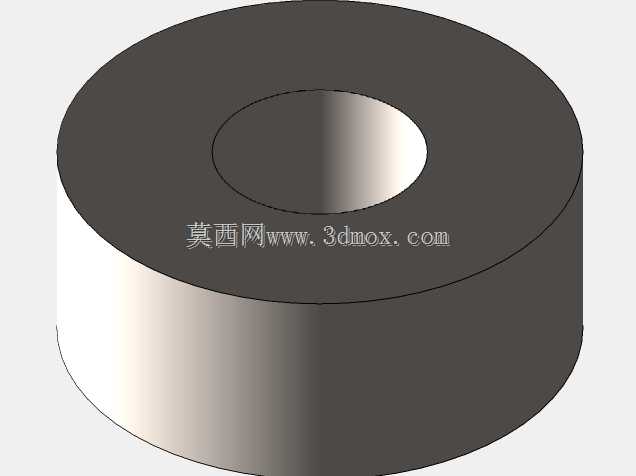

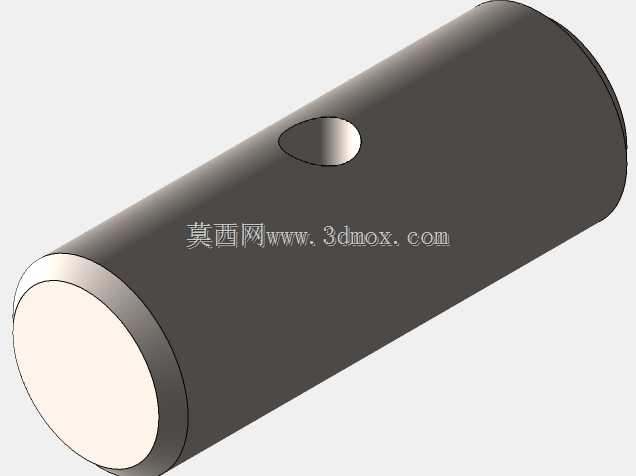

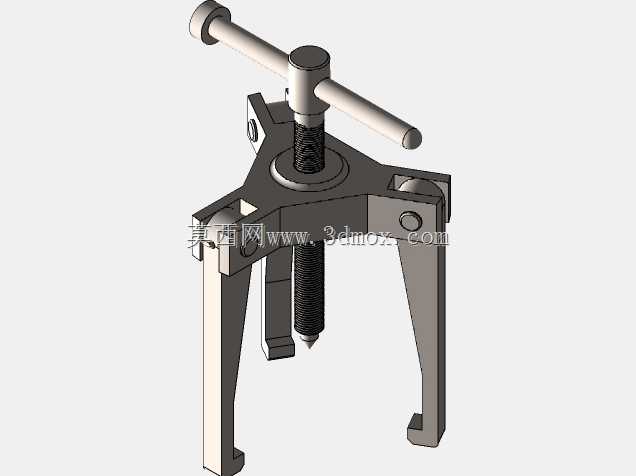

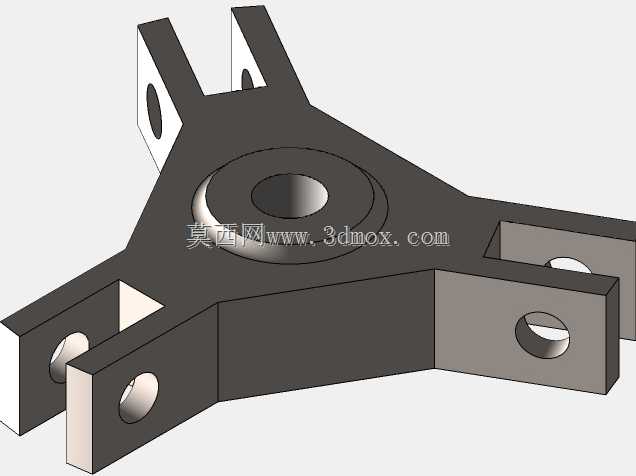

　　在设备运维、机械装配的现场场景中，过盈配合的杆类零件与轴承内圈的分离作业一直是一线维修人员的高频操作痛点，这款三爪式拔卸工装正是针对该类工况开发的手动拆卸工具，核心用途是将嵌装在轴承内圈中的杆类零件平稳拔出，避免敲击、撬别等野蛮操作对轴承配合面、杆件表面造成的不可逆损伤。从结构设计逻辑来看，该工装采用三角对称式三爪布局，中心设置带T型手柄的传动螺杆，螺杆底端加工有锥形定位顶针，作业时先将三个卡爪均匀勾住轴承内圈的下端面，旋转T型手柄带动中心螺杆进给，让顶针精准抵在杆件的中心定位孔上，持续施加轴向推力时，三个卡爪会同步对轴承内圈施加反向拉拔力，受力沿中心轴线均匀分布，不会出现偏载卡滞、零件崩飞的问题。卡爪与主体支架采用铰接式连接结构，

　　可根据轴承的外径尺寸小幅调整开合角度，适配一定尺寸范围内的杆-轴承配合组件拆卸需求，无需针对单一规格轴承定制专用工装，兼顾了通用性与操作便捷性。从安装边界与尺寸适配来看，该工装的卡爪开合行程覆盖常规小型传动杆、微型轴承的拆卸尺寸范围，中心螺杆的有效进给行程满足常规过盈配合长度的拔卸需求，整体结构紧凑，无需额外动力源，单手即可操作T型手柄完成进给，适合在设备内部狭窄空间、野外无供电的维修场景使用。设计过程中充分考虑了手动操作的受力特性，T型手柄的力臂长度经过匹配计算，操作人员施加较小的圆周力即可通过螺杆的螺纹增力结构获得足够大的轴向拔卸力，螺纹副采用梯形螺纹设计，具备良好的自锁性能，拔卸过程中不会出现螺杆反转回退的问题，

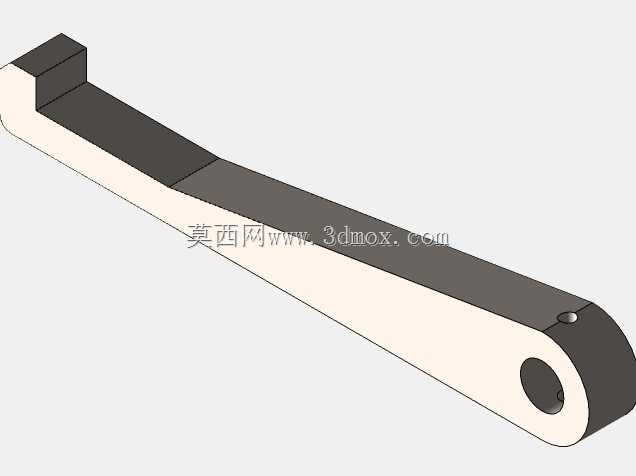

　　作业安全性更有保障。三个卡爪的勾持端面做了加厚处理，避免长期受力出现变形、断裂问题，铰接销轴采用过盈配合装配，长期使用也不会出现松旷晃动，保证卡爪定位精度。不同于液压式拔卸工具的复杂结构，该纯机械结构的工装故障率极低，日常仅需对螺纹副涂抹少量润滑脂即可完成维护，在小型机电维修、仪器仪表装配、轻工设备运维等场景中都能发挥稳定作用，解决过盈配合件拆卸时的定位难、受力偏、易损伤零件的实际问题。
