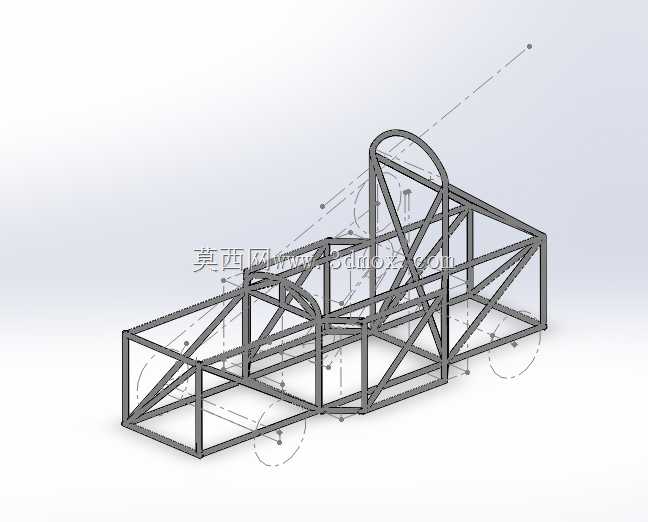

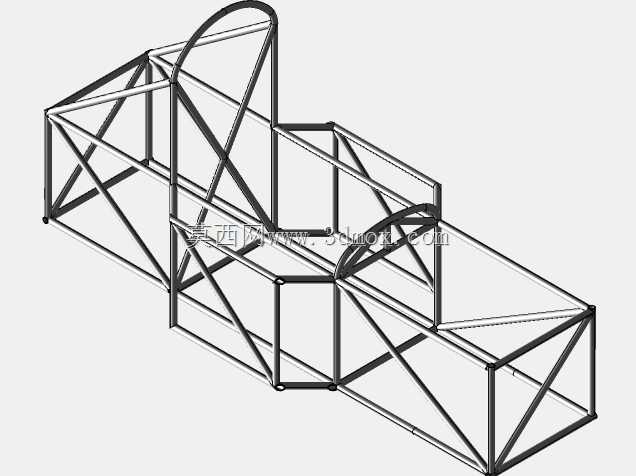

钢管桁架式赛车底盘承载框架结构

　　这套空间管架结构是方程式类竞速车辆的核心承载基体，所有车载系统的安装定位都要依托这套框架完成布局。从实际装车场景来看，这类管架结构多用于大学生方程式赛车、小型越野竞速改装车的底盘搭建，区别于量产乘用车的冲压焊接一体式承载车身，管架结构的优势在于设计迭代灵活，可根据赛事规则、动力系统选型、车手驾驶习惯快速调整局部杆件布局，不需要开制大型冲压模具，小批量试制的成本可控性更强。设计这套框架时，首先要明确各安装点的边界约束：前部桁架段需要预留前悬架上下摆臂的安装铰点位置，匹配转向机、制动总泵、散热模块的安装空间，杆件排布要避开前轮跳动的最大包络面，防止转向或悬架压缩时出现运动干涉。中部座舱段的设计优先级最高，

　　需要围绕车手的坐姿轮廓搭建环形防护结构，侧边防撞杆、顶部防滚环、后部防滚支撑的杆件角度都要符合受力传递逻辑，碰撞时的冲击力能沿着斜向支撑的腹杆快速分散到整个框架，避免局部杆件应力集中出现弯折。座舱内部还要预留安全带安装点、座椅固定位、操纵机构的布置空间，杆件的间距要控制在合理范围，既不能挤占车手的操作空间，也不能因跨距过大降低局部刚度。后部桁架段主要承载动力总成、后悬架、传动系统与油箱，这部分的杆件密度要根据动力输出的扭矩特性调整，大扭矩输出车型的后悬安装点位置会额外增加斜向支撑，抵消急加速、急制动时的载荷冲击。整个框架全部采用圆形截面钢管拼接，节点位置采用相贯线切割后满焊连接，相比角接的拼接方式，相贯线焊接的节点疲劳强度更高，

　　能承受赛道上反复交变的冲击载荷。框架的整体宽度要匹配赛事要求的轮距参数，离地间隙根据赛道的起伏情况设定，前后悬的伸出长度要兼顾空气动力学套件的安装位置与轴荷分配比例，保证整车重心落在前后轴的合理区间内。实际建模过程中，每根杆件的中心线都要对齐受力传递路径，避免出现偏心载荷，相邻杆件的夹角不宜过小，否则会增加焊接施工的难度，也容易在节点位置产生应力集中。对于需要经常拆装的部件安装位，会在对应管段上焊接预装的安装螺母板，不需要在主承力杆件上直接钻孔，避免削弱管材的结构强度。
