户外负载组外壳双门散热机柜结构

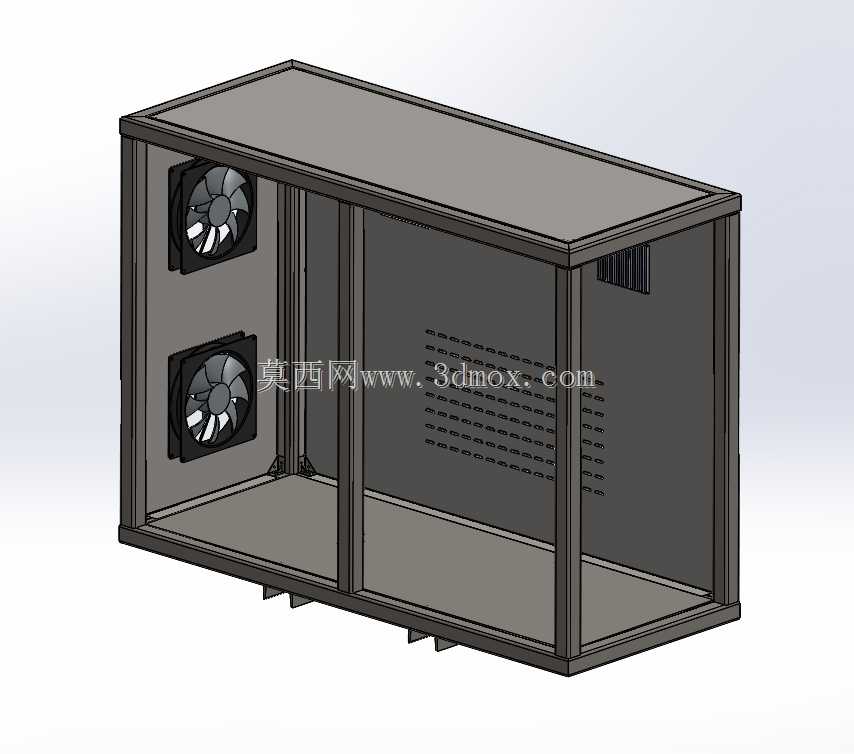

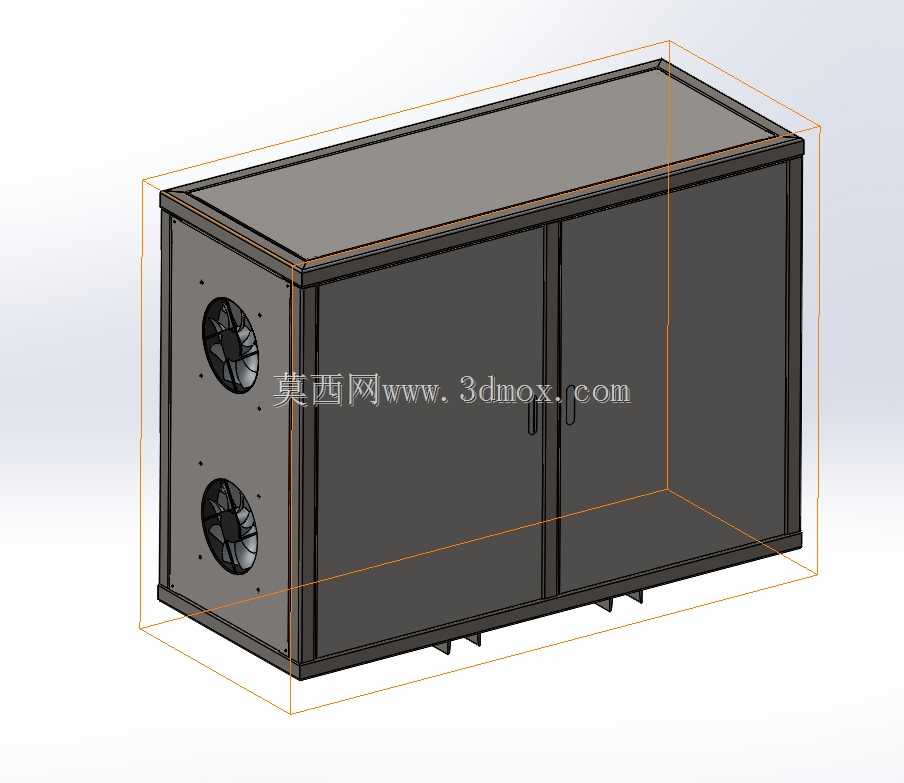

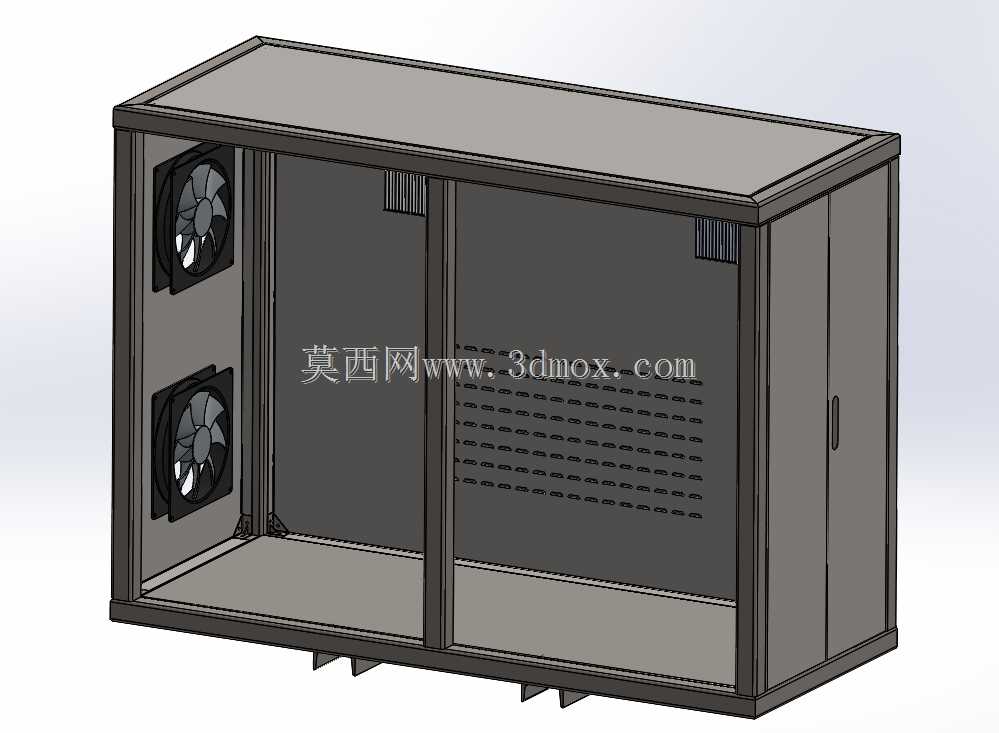

这款柜体最初的设计定位是户外场景下负载组设备的室外承载外壳，核心服务于户外电力测试、临时供电配套、工业现场户外电气负载承载这类场景，需要在无额外遮挡的露天环境下，为内部的电气负载组件提供可靠的物理防护与运行支撑。从结构设计逻辑来看，柜体采用长方体落地式布局，整体为封闭式钣金焊接框架结构，正面设置对开双门结构，门体配备内嵌式拉手，既保证门体开合的操作便利性，也避免外凸部件在户外安装、运输过程中发生磕碰损坏，双门的设计也能在设备检修时提供足够大的操作开口，方便内部组件的安装、调试与后期维护。柜体左侧侧板预留了上下两个轴流风机的安装位，对应内部负载组件运行时的散热需求，户外环境下柜体内部的电气负载长时间运行会产生大量热量，通过侧装强制排风的结构，可以在柜内形成稳定的散热风道，避免热量堆积导致内部元器件超温故障，风机安装位周边预留了均匀的螺丝固定孔位，可直接适配常规规格的工业轴流风机，安装时无需额外二次打孔加工。柜体底部设置了凸起的安装支脚，一方面可以让柜体底部与安装地面保持一定间隙，避免户外场地积水直接浸泡柜体底板，减缓底板锈蚀速度，另一方面支脚预留的安装孔位可以直接通过膨胀螺栓与混凝土基础固定，提升户外安装后的抗风能力，满足户外露天场景的抗风载要求。柜体的整体外形边界规整，外部无多余外凸结构，在做三维布局设计时，可以直接按照长方体外包络尺寸预留安装空间，无需额外预留突出部件的避让距离，适合多台并排布置的户外场站场景。柜体的顶板做了微倾斜的结构处理，可避免雨天顶部积水，所有门板的拼接处都预留了密封胶条的安装槽位，装配密封胶条后可以达到户外使用的防护等级要求，阻挡雨水、扬尘进入柜体内部。从建模细节来看，柜体的框架采用标准钣金折弯工艺设计，所有折弯边都预留了合理的工艺圆角，避免应力集中，同时也符合钣金加工的工艺要求，不需要特殊定制的加工设备即可完成生产，降低加工制造成本。内部预留了通用的电气安装梁位置，可以根据实际搭载的负载组件规格调整安装梁的固定高度，适配不同尺寸的电气元件安装需求，不需要对柜体主体结构做额外改动即可适配多种规格的负载组设备，具备一定的通用适配性。
