剪叉式伸缩平移导向支撑机构

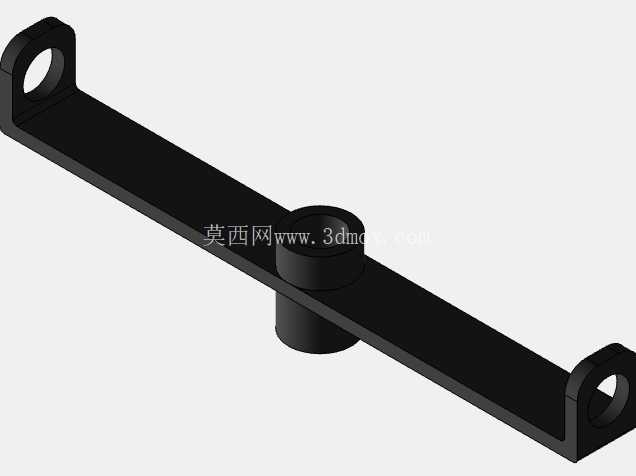

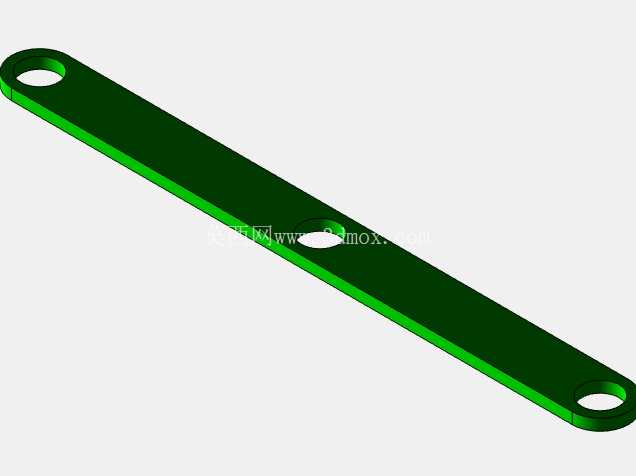

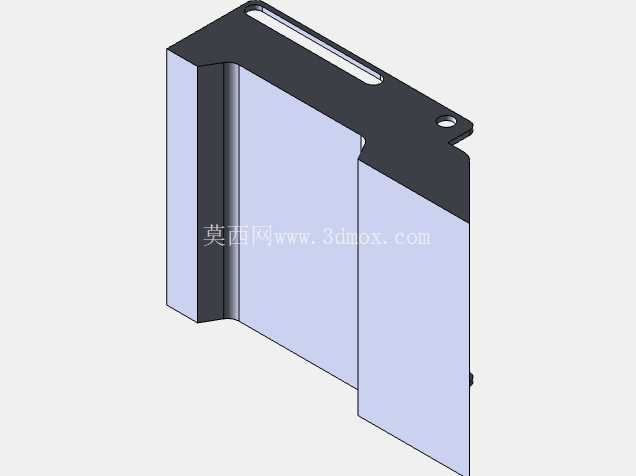

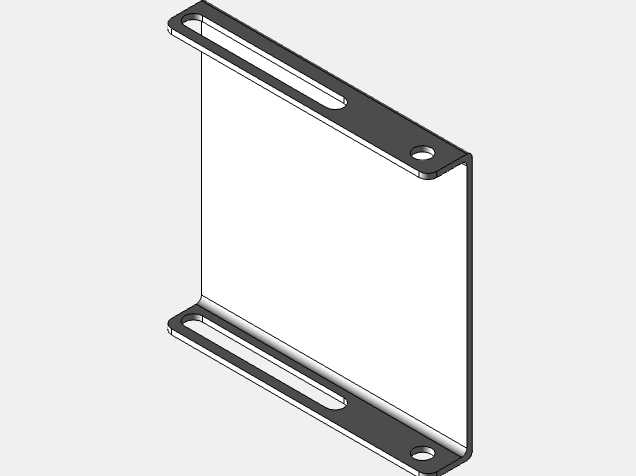

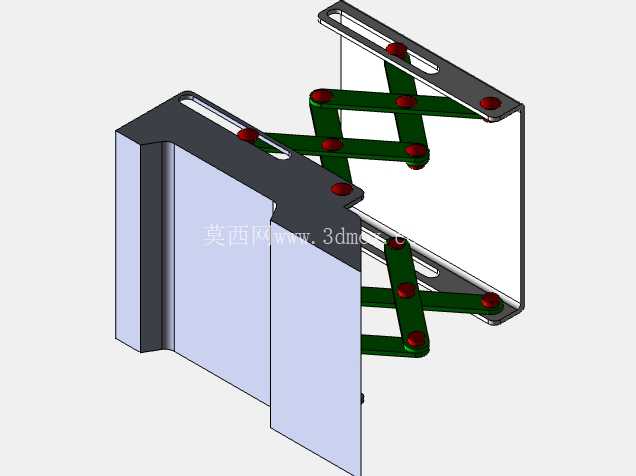

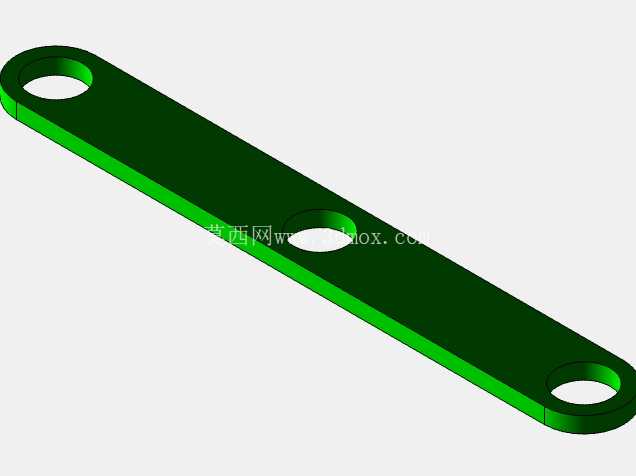

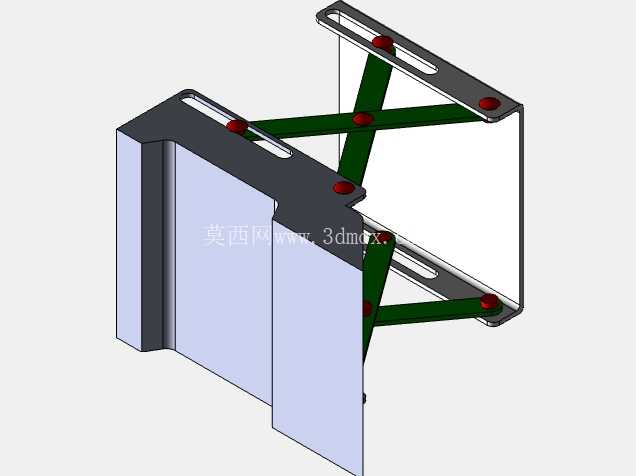

　　该剪叉式伸缩平移导向支撑机构，核心采用多组交叉铰接的剪臂单元构成联动伸缩主体，剪臂之间通过带限位轴肩的铰接销实现转动连接，铰接点处预留润滑脂存储间隙，长期往复伸缩时可降低铰接副的磨损速率，适配需要频繁调整伸出长度的工位场景。两侧的安装基座采用折弯钣金成型结构，基座上开设的长圆形导向槽与剪臂端部的滑动销配合，可约束剪臂伸缩过程中的运动轨迹，避免机构伸出时出现侧向偏移或卡滞问题，基座侧边的翻边结构可提升整体抗弯刚度，当机构承受垂直于伸缩方向的偏载时，可减少基座的形变量。

　　从实际应用场景来看，这类结构常被集成在小型设备的检修门平移支撑、工位物料台的距离调整组件、电气柜内部元件的抽拉导向结构中，相比直线导轨式的平移结构，剪叉式结构在缩回状态下占用的安装空间更小，可在狭窄的设备内部腔体中实现大行程的平移支撑，伸出状态下的整体支撑刚度优于单臂式支撑结构，可承受一定的侧向载荷与垂直载荷。设计过程中，剪臂的板材厚度根据额定载荷匹配，铰接销的直径经过剪切强度校核，确保在最大伸出长度下承受额定载荷时，铰接点不会出现剪切失效，剪臂表面做氧化处理，可适应车间内的潮湿、多粉尘工况，减少锈蚀导致的运动卡滞。

　　安装边界方面，机构完全缩回时的整体厚度可控制在较小范围内，适配安装面到被支撑件的最小间隙要求，基座上开设的安装孔位采用标准化孔距，可直接通过螺栓固定在设备的安装框架上，不需要额外加工定制转接件。机构的伸缩运动通过剪臂的交叉转动实现，驱动端可根据实际需求搭配手动拨杆、小型气缸或电动推杆，不需要复杂的传动结构即可实现平稳的伸缩动作，运动过程中各剪臂的联动一致性好，不会出现单侧伸出速度不一致导致的卡滞问题。

　　在结构细节处理上，剪臂端部的滑动销采用耐磨材质制作，与基座导向槽的接触面上做抛光处理，降低滑动摩擦阻力，导向槽的两端设置限位挡点，可限制机构的最大伸出长度与最小缩回位置，避免超行程运动导致的结构损坏。铰接销的端部设置防脱卡簧，可防止机构往复运动过程中铰接销脱出，提升结构运行的可靠性。两侧基座的安装面平面度控制在合理公差范围内，安装后可保证剪臂的运动平面与安装面平行，减少运动过程中的附加阻力。这类结构不需要复杂的维护，仅需定期在铰接点与滑动接触面添加少量润滑脂，即可保证长期稳定运行，适合在各类小型工业设备、检测工装、电子设备的内部支撑结构中使用，可根据实际的行程需求、载荷需求调整剪臂的长度、层数以及板材厚度，适配不同的使用工况。
