离心泵径向支撑背板结构设计

　　在流体输送类设备的结构体系里，离心泵背板是直接决定泵组长周期运行稳定性的核心承压零件，它并非简单的盖板类结构，而是承担着叶轮侧轴向定位、泵腔压力隔离、转动部件运行间隙约束的多重作用，在市政供水、化工流体输送、暖通循环、工业制程补液等各类离心泵应用场景中，这个零件的结构合理性直接影响整泵的容积效率与机械密封的使用寿命。

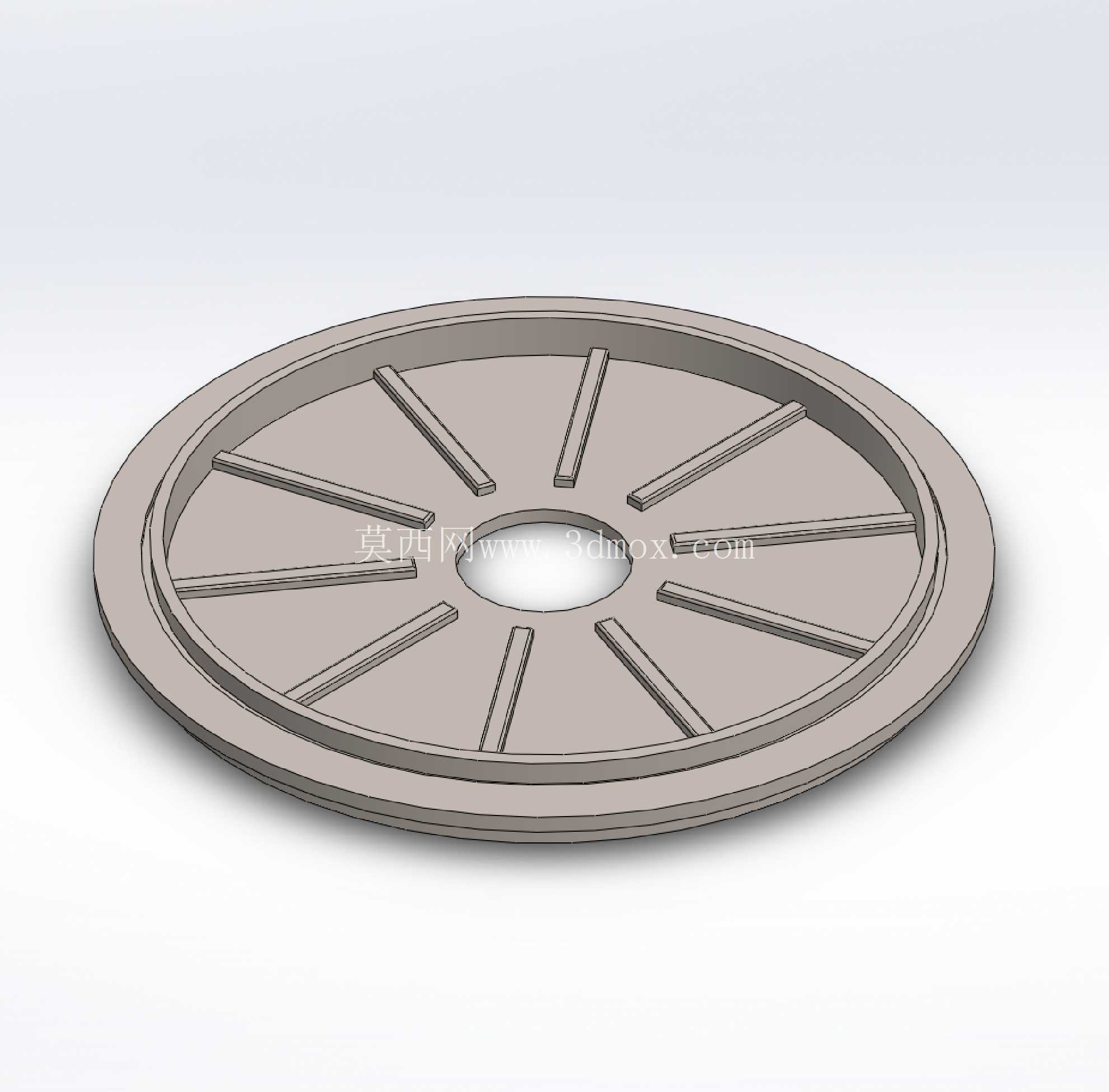

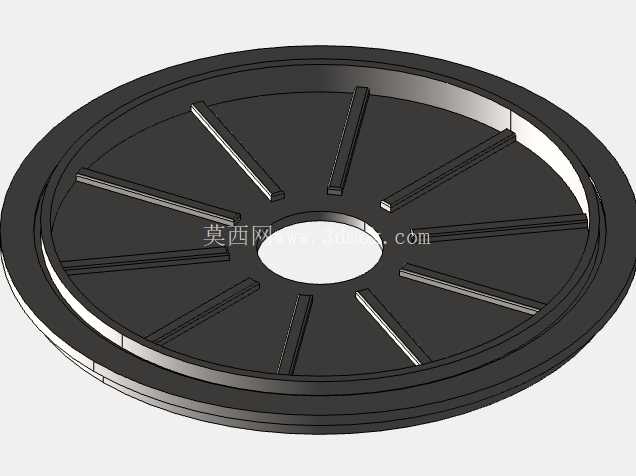

　　从实际安装边界来看，这类背板的外圆轮廓需要和离心泵泵体的止口做精准配合，通常外圆与泵体止口采用H7/h6的间隙配合公差，保证装配后背板与泵体的同轴度控制在0.02mm以内，避免出现叶轮与泵腔的偏心摩擦；中心的通孔是为泵轴穿设预留的通道，孔的直径需要匹配对应泵型的轴径尺寸，同时预留机械密封静环的安装定位台阶，保证密封端面的跳动量符合运行要求。背板朝向叶轮的端面上，均匀分布的径向凸筋是结构设计的核心细节，这些凸筋并非随意布置：一方面，凸筋的高度刚好和叶轮后盖板的端面保持0.3-0.5mm的安全间隙，既可以阻挡泵腔内的高压流体直接冲击机械密封腔，降低密封面的承压负荷，另一方面，径向布置的筋条可以对叶轮出口甩出的流体做导流梳理，减少泵腔内的湍流涡旋，降低流体在泵腔内部的水力损失，提升整泵的运行效率。

　　在设计思路上，这类背板的结构首先要满足承压强度要求，根据泵型的额定扬程不同，背板的基础厚度会做对应调整，常规1.6MPa额定压力的离心泵，背板基础厚度不低于8mm，凸筋的厚度取基础厚度的60%左右，既保证筋条有足够的刚度抵抗流体冲击产生的振动，又不会因为筋条过厚导致泵腔有效过流面积被过度挤占。外圆边缘的台阶结构是和泵体密封垫配合的安装位，台阶的深度比密封垫的压缩前厚度小0.5mm，保证装配后密封垫有足够的压缩量实现静密封，避免泵体结合面出现渗漏。凸筋的分布采用等角度圆周均布，一共12条筋条对应12个等分角度，这种布置方式可以让背板在承受泵腔内部交变压力的时候，应力均匀分布在整个端面上，不会出现局部应力集中导致的板件变形，经过有限元校核，在1.5倍额定压力的水压试验工况下，背板的最大变形量不超过0.08mm，完全满足运行时的刚度要求。

　　从实际使用场景来看，不同输送介质的离心泵对背板的细节设计会有微调：输送清水类洁净介质的背板，凸筋的边缘做R2的圆角过渡，减少流体的沿程阻力；输送含少量固体颗粒的介质时，凸筋的表面会做硬化处理，同时适当加大凸筋与叶轮后盖板的间隙，避免颗粒卡入间隙造成叶轮磨损；用于高温介质输送的离心泵，背板上会额外预留密封冲洗水的通道孔，通过外接冲洗水给机械密封降温，这时候筋条的布置会避开冲洗水的流道，保证冲洗水可以顺利到达密封端面。

　　很多初入行的结构设计人员容易把离心泵背板当成普通的密封盖板来设计，忽略筋条的导流与刚度强化作用，往往会出现运行时背板受压变形、机械密封频繁泄漏、泵组振动值超标的问题。实际上这个零件的每一处结构尺寸都和泵的水力性能、机械可靠性直接相关：中心孔与外圆止口的同轴度公差，决定了叶轮安装后的径向跳动量；凸筋的高度与间隙，决定了泵腔的容积损失大小；外圆台阶的尺寸精度，决定了泵体结合面的密封可靠性。在三维建模过程中，需要重点关注各个配合面的公差带设置，凸筋与背板本体的连接处要做圆角过渡，避免应力集中，同时要预留好表面处理的厚度余量，比如做防腐涂层的背板，所有配合尺寸需要提前扣除涂层厚度，保证装配时的尺寸精度。

　　这类背板通常采用铸铁或者不锈钢材质加工，铸铁材质的背板多用于清水输送类泵型，成本低且减震性能好，不锈钢材质的背板则用于化工腐蚀介质的输送场景，建模时需要根据材质的不同调整铸造拔模斜度，铸铁件的拔模斜度取1:20，不锈钢铸件的拔模斜度适当加大，避免铸造时出现粘砂或者拔模损伤。安装孔的位置采用圆周均布，孔的中心圆直径和泵体对应的连接孔位置完全匹配，孔径比连接螺栓直径大2mm，预留装配时的调整余量，保证背板可以顺利装配到位，不会出现螺栓孔错位的问题。
